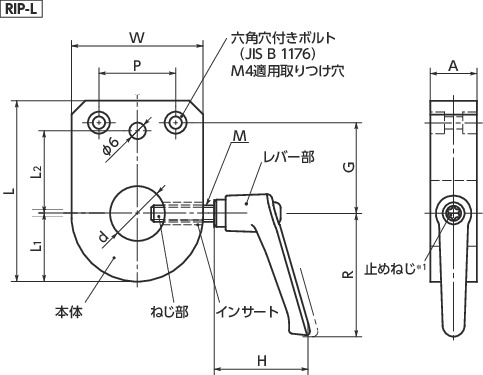

RIP-Lの形状図
＊1： レバーの止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。
単位 : mm
| 品番 | d | W | L | A | M | L1 | L2 | P | G | H | R | 適用 インジケータ | 質量(g) | レバー部の色 | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RIP-L | 24 | 50 | 68 | 20 | M6 | 24 | 30 | 28 | 33 | 35.5 | 45 | RDP・RDT | 156 | BK | 5,710 | 6,281 | CAD | カート | 在庫品 |
| RIP-L-OR | 24 | 50 | 68 | 20 | M6 | 24 | 30 | 28 | 33 | 35.5 | 45 | RDP・RDT | 156 | OR | 5,710 | 6,281 | CAD | カート | 在庫品 |
| RIP-L-SG | 24 | 50 | 68 | 20 | M6 | 24 | 30 | 28 | 33 | 35.5 | 45 | RDP・RDT | 156 | SG | 5,710 | 6,281 | CAD | カート | 在庫品 |
RIP-Lの材質・仕上げ
| RIP-L | |
|---|---|
| 本体 | アルミニウム合金 アルマイト処理（黒） |
| インサート | SUS304 |
| レバー部 | ナイロン6（各色） |
| レバー部セレーションリング | 亜鉛ダイカスト |
| ねじ部 | SUM22L 四三酸化鉄皮膜（黒） |
| 止めねじ | スティール 四三酸化鉄皮膜（黒） |
| スプリング | ステンレス鋼線またはSWPB |
RIP-Lの特長
- デジタルポジションインジケータRDPRDT（RDPRDT）取りつけ用ベース。
- 送り回転軸が不用意に回転するのを防止します。
- レバーはプラクランプレバーLEM（LEM）を採用。
- 取りつけ穴の両面に座グリ加工をしており、両面いずれの方向からも取りつけることができます。取りつけ方向によりレバーの位置を左右どちらでも選択することができます。
- 機械・装置への取りつけは六角穴付きボルト（JIS B 1176）：M4を使用してください。

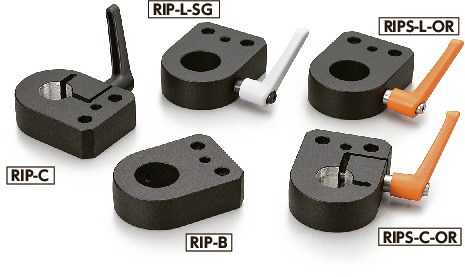

- レバー部のカラーバリエーションは3色。オレンジ、シルバーグレーをご希望の場合は、品番の末尾記号により、選択できます。
| 末尾記号 | レバー部の色 |
|---|---|
| なし | つや消し黒 |
| SG | つや消しシルバー |
| OR | つや消しオレンジ |
使用上の注意

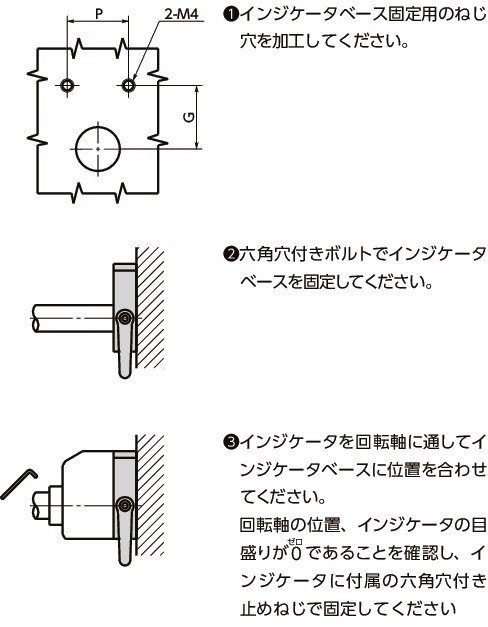

RDCを取りつけたデジタルポジションインジケータは、インジケータベースと組み合わせて使用することはできません。選定の際は注意してください。取りつけ
仕様変更のご案内
インジケータベースにつきまして、仕様を変更いたします。詳しくは、
https://www.nbk1560.com/news/2025/20251203_RIS_RIP/
をご確認ください。
