正しい使い方 ここがポイント！

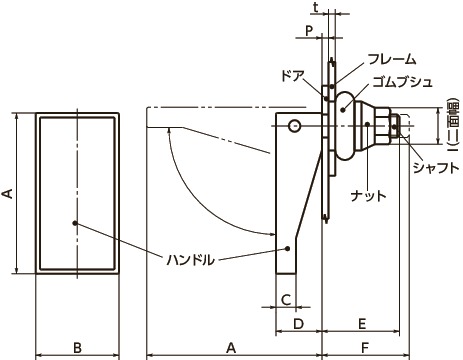

19-91-10の形状図
単位 : mm
19-91-10の材質・仕上げ
| 19 | |
|---|---|
| ハンドル・ナット | ナイロン66（黒） |
| シャフト | 真鍮（黒）＊1 |
| ゴムブシュ | SBR（黒） |
| ピン | SUS302 |
＊1： 19-81-10のシャフトの材質は亜鉛ダイカスト(黒クロメート処理)になります。
19-91-10の特長
- ハンドルを倒すと、ゴムブシュが軸方向に圧縮され、円周方向に膨張してドアをラッチします。
- ドアとフレームにミスアライメントがあっても、ゴムブシュの変形でラッチングできます。
- ガラス・プラスティックなどのドア・フレームにも適用できます。
取りつけ
耐荷重
単位 : mm
| 品番 | t | G | H | K | ドアとフレームの 許容ミスアライメント max. |
荷重(N)＊1 |
|---|---|---|---|---|---|---|
| 19-81-10 | ～3.2 | 3.3 | 4.1 | 9.5 | 0.4 | 180 |
| 19-91-10 | ～3.2 | 4.5 | 5.8 | 13.5 | 0.6 | 440 |
| 3.2～4.8 | 4.5 | 5.8 | 14 | 0.8 | 330 | |
| 19-10-101-10 | 1.2～3.2 | 6.5 | 8 | 19 | 0.9 | 330 |
| 3.2～4.8 | 6.5 | 8 | 19.5 | 1.1 | 660 | |
| 4.8～6.4 | 6.5 | 8 | 20 | 1.3 | 550 | |
| 6.4～ | 6.5 | 8 | 20.5 | 1.5 | 220 |
＊1： 分単位での短時間における耐荷重です。この荷重での長時間にわたる使用は避けてください。
