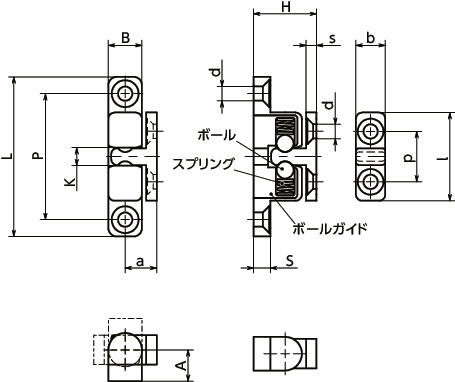

BACS-68-2の形状図
単位 : mm
BACS-68-2の材質・仕上げ
| BACS | |
|---|---|
| 本体 | SUS630 ショットブラスト |
| ボール | SUS420C |
| スプリング | SUS301 |
| ボールガイド | POM（ポリアセタール） |

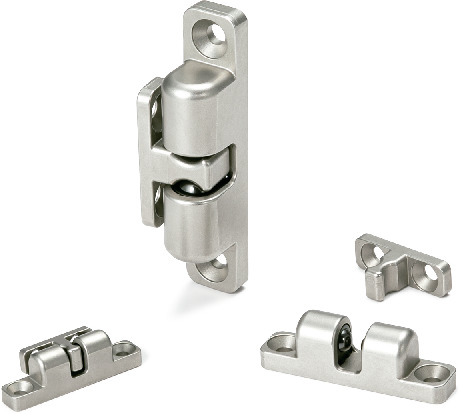

BACS-68-2の特長
- 頻繁に開閉されるカバーやドアを閉じた状態に保持する用途に適しています。
- 各サイズごとに２種類の保持力があります。
- 本体はステンレス製のため、耐蝕性および耐摩耗性にすぐれています。
取りつけ
側面または前面からキーパーをボールハウジングに結合できます。取りつけ方向は任意です。
使用例
幅n寸法は寸法表に記載の値を超えないようにしてください。
