FUML-80-M16-D1-T

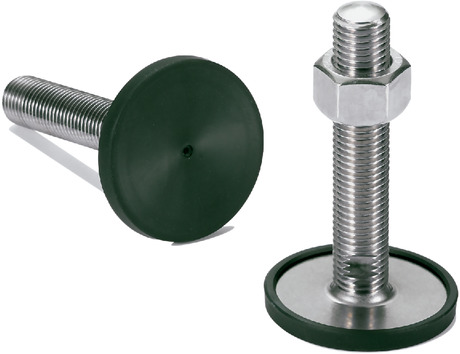

レベリングアジャスタ（おねじ） - SUS316L - 二面幅調整 - ラバーディスクつき

Leveling Adjuster with Wrench Flat at the Bottom

安全上の注意

FUML-D1-Tレベリングアジャスタ（おねじ） - SUS316L - 二面幅調整 - ラバーディスクつき

正しい使い方　ここがポイント！

動画はFHMS-D1-V（FHMS-D1-V）を用いた例です。本商品でも同様の操作で使用できます。

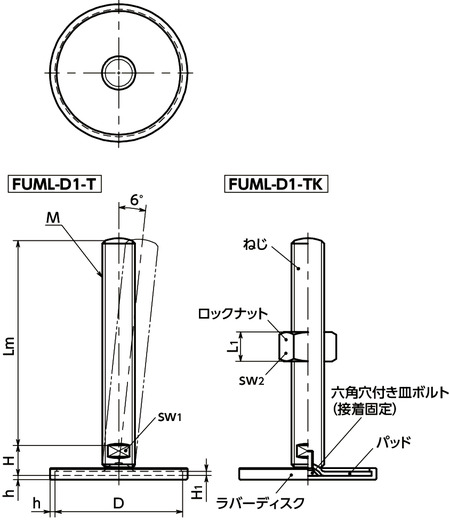

形状図

FUML-D1-Tレベリングアジャスタ（おねじ） - SUS316L - 二面幅調整 - ラバーディスクつき寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
D
すべて
80
M(並目)
ねじの呼び
すべて
M16

単位 : mm

品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H H1 h sw1 sw2 L1 静的許容荷重＊1 （N） 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FUML-80-M16-75-D1-T 無し 80 M16 2 75 18 3 2 12 - - 20000 262 3,880 4,268 CAD カート 実働10日目出荷
FUML-80-M16-100-D1-T 無し 80 M16 2 100 18 3 2 12 - - 20000 295 4,360 4,796 CAD カート 実働10日目出荷
FUML-80-M16-125-D1-T 無し 80 M16 2 125 18 3 2 12 - - 20000 328 4,840 5,324 CAD カート 実働10日目出荷
FUML-80-M16-150-D1-T 無し 80 M16 2 150 18 3 2 12 - - 20000 364 5,330 5,863 CAD カート 実働10日目出荷
FUML-80-M16-200-D1-T 無し 80 M16 2 200 18 3 2 12 - - 20000 427 6,060 6,666 CAD カート 実働10日目出荷
品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H H1 h sw1 sw2 L1 静的許容荷重＊1 （N） 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FUML-80-M16-75-D1-T 無し 80 M16 2 75 18 3 2 12 - - 20000 262 3,880 4,268 CAD カート 実働10日目出荷
FUML-80-M16-100-D1-T 無し 80 M16 2 100 18 3 2 12 - - 20000 295 4,360 4,796 CAD カート 実働10日目出荷
FUML-80-M16-125-D1-T 無し 80 M16 2 125 18 3 2 12 - - 20000 328 4,840 5,324 CAD カート 実働10日目出荷
FUML-80-M16-150-D1-T 無し 80 M16 2 150 18 3 2 12 - - 20000 364 5,330 5,863 CAD カート 実働10日目出荷
FUML-80-M16-200-D1-T 無し 80 M16 2 200 18 3 2 12 - - 20000 427 6,060 6,666 CAD カート 実働10日目出荷
品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H H1 h sw1 sw2 L1 静的許容荷重＊1 （N） 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FUML-80-M16-75-D1-T 無し 80 M16 2 75 18 3 2 12 - - 20000 262 3,880 4,268 CAD カート 実働10日目出荷
FUML-80-M16-100-D1-T 無し 80 M16 2 100 18 3 2 12 - - 20000 295 4,360 4,796 CAD カート 実働10日目出荷
FUML-80-M16-125-D1-T 無し 80 M16 2 125 18 3 2 12 - - 20000 328 4,840 5,324 CAD カート 実働10日目出荷
FUML-80-M16-150-D1-T 無し 80 M16 2 150 18 3 2 12 - - 20000 364 5,330 5,863 CAD カート 実働10日目出荷
FUML-80-M16-200-D1-T 無し 80 M16 2 200 18 3 2 12 - - 20000 427 6,060 6,666 CAD カート 実働10日目出荷
品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H H1 h sw1 sw2 L1 静的許容荷重＊1 （N） 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FUML-80-M16-75-D1-T 無し 80 M16 2 75 18 3 2 12 - - 20000 262 3,880 4,268 CAD カート 実働10日目出荷
FUML-80-M16-100-D1-T 無し 80 M16 2 100 18 3 2 12 - - 20000 295 4,360 4,796 CAD カート 実働10日目出荷
FUML-80-M16-125-D1-T 無し 80 M16 2 125 18 3 2 12 - - 20000 328 4,840 5,324 CAD カート 実働10日目出荷
FUML-80-M16-150-D1-T 無し 80 M16 2 150 18 3 2 12 - - 20000 364 5,330 5,863 CAD カート 実働10日目出荷
FUML-80-M16-200-D1-T 無し 80 M16 2 200 18 3 2 12 - - 20000 427 6,060 6,666 CAD カート 実働10日目出荷

＊1：　静的許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

FUML-D1-T FUML-D1-TK
ねじ SUS316L SUS316L
パッド SUS316L SUS316L
六角穴付き皿ボルト SUS316L SUS316L
ラバーディスク TPE（黒）
硬度ショアA80（参考）		 TPE（黒）
硬度ショアA80（参考）
ロックナット SUS316L

特長

  • 耐久性にすぐれた金属製のレベリングアジャスタ。
  • ねじ・パッドなどすべて金属部品は、SUS304より耐蝕性・耐薬品性にすぐれたSUS316L製です。
  • 機器・装置の高さ調整は、ねじの二面幅を利用してください。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • 機器・装置の滑り止めに効果的なラバーディスクつき。
  • ラバーディスクは耐候性にすぐれたTPE製。紫外線や気温変化のある環境でも劣化しにくい材質です。
  • ラバーディスクは取りはずし可能です。
  • ロックナットの有無が選択できます。
商品記号 ロックナット
FUML-D1-T なし
FUML-D1-TK あり
