NBK

  • カムレバー

カムレバー（めねじ） - 調整タイプ - ステンレス製

Clamping Lever with Cam - Adjustable Type

LWAFS-NI

安全上の注意

LWAFS-NIカムレバー（めねじ） - 調整タイプ - ステンレス製

正しい使い方　ここがポイント！

動画はLWAM（LWAM）を用いた例です。本商品でも同様の操作で使用できます。

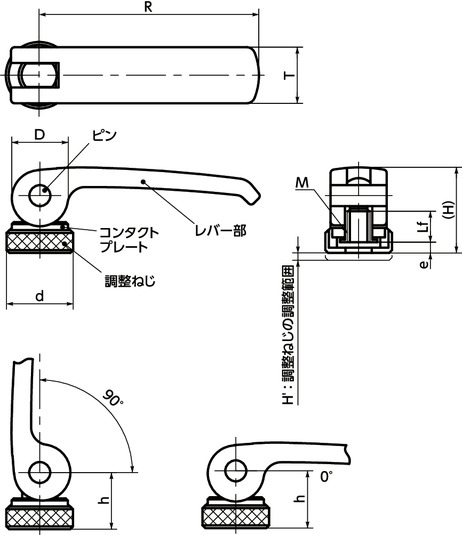

形状図

LWAFS-NIカムレバー（めねじ） - 調整タイプ - ステンレス製寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M4
M5
M6
M8
M10
Lf
すべて
8
10
12
15

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lf R H' T D d H h（0°） h（90°） e 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LWAFS-44-M4-NI M4 0.7 8 44 2 12 12 15 19.5 13.2 12.7 2.2 28 3,610 3,971 CAD カート 実働10日目出荷
LWAFS-44-M5-NI M5 0.8 8 44 2 12 12 15 19.5 13.2 12.7 2.2 28 3,610 3,971 CAD カート 実働10日目出荷
LWAFS-63-M5-NI M5 0.8 10 63 2.5 16 16 19 24.5 16.3 15.55 3 60 4,830 5,313 CAD カート 在庫品
LWAFS-63-M6-NI M6 1 10 63 2.5 16 16 19 24.5 16.3 15.55 3 59 4,830 5,313 CAD カート 在庫品
LWAFS-82-M6-NI M6 1 12 82 3 20 20 25 30 19.5 18.5 3.7 122 5,920 6,512 CAD カート 実働10日目出荷
LWAFS-82-M8-NI M8 1.25 12 82 3 20 20 25 30 19.5 18.5 3.7 120 5,920 6,512 CAD カート 在庫品
LWAFS-101-M8-NI M8 1.25 15 101 4 25 26 30 40 25.3 23.8 4.8 243 7,170 7,887 CAD カート 実働10日目出荷
LWAFS-101-M10-NI M10 1.5 15 101 4 25 26 30 40 25.3 23.8 4.8 239 7,170 7,887 CAD カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ Lf R H' T D d H h（0°） h（90°） e 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LWAFS-44-M4-NI M4 0.7 8 44 2 12 12 15 19.5 13.2 12.7 2.2 28 3,610 3,971 CAD カート 実働10日目出荷
LWAFS-44-M5-NI M5 0.8 8 44 2 12 12 15 19.5 13.2 12.7 2.2 28 3,610 3,971 CAD カート 実働10日目出荷
LWAFS-63-M5-NI M5 0.8 10 63 2.5 16 16 19 24.5 16.3 15.55 3 60 4,830 5,313 CAD カート 在庫品
LWAFS-63-M6-NI M6 1 10 63 2.5 16 16 19 24.5 16.3 15.55 3 59 4,830 5,313 CAD カート 在庫品
LWAFS-82-M6-NI M6 1 12 82 3 20 20 25 30 19.5 18.5 3.7 122 5,920 6,512 CAD カート 実働10日目出荷
LWAFS-82-M8-NI M8 1.25 12 82 3 20 20 25 30 19.5 18.5 3.7 120 5,920 6,512 CAD カート 在庫品
LWAFS-101-M8-NI M8 1.25 15 101 4 25 26 30 40 25.3 23.8 4.8 243 7,170 7,887 CAD カート 実働10日目出荷
LWAFS-101-M10-NI M10 1.5 15 101 4 25 26 30 40 25.3 23.8 4.8 239 7,170 7,887 CAD カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ Lf R H' T D d H h（0°） h（90°） e 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LWAFS-44-M4-NI M4 0.7 8 44 2 12 12 15 19.5 13.2 12.7 2.2 28 3,610 3,971 CAD カート 実働10日目出荷
LWAFS-44-M5-NI M5 0.8 8 44 2 12 12 15 19.5 13.2 12.7 2.2 28 3,610 3,971 CAD カート 実働10日目出荷
LWAFS-63-M5-NI M5 0.8 10 63 2.5 16 16 19 24.5 16.3 15.55 3 60 4,830 5,313 CAD カート 在庫品
LWAFS-63-M6-NI M6 1 10 63 2.5 16 16 19 24.5 16.3 15.55 3 59 4,830 5,313 CAD カート 在庫品
LWAFS-82-M6-NI M6 1 12 82 3 20 20 25 30 19.5 18.5 3.7 122 5,920 6,512 CAD カート 実働10日目出荷
LWAFS-82-M8-NI M8 1.25 12 82 3 20 20 25 30 19.5 18.5 3.7 120 5,920 6,512 CAD カート 在庫品
LWAFS-101-M8-NI M8 1.25 15 101 4 25 26 30 40 25.3 23.8 4.8 243 7,170 7,887 CAD カート 実働10日目出荷
LWAFS-101-M10-NI M10 1.5 15 101 4 25 26 30 40 25.3 23.8 4.8 239 7,170 7,887 CAD カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ Lf R H' T D d H h（0°） h（90°） e 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LWAFS-44-M4-NI M4 0.7 8 44 2 12 12 15 19.5 13.2 12.7 2.2 28 3,610 3,971 CAD カート 実働10日目出荷
LWAFS-44-M5-NI M5 0.8 8 44 2 12 12 15 19.5 13.2 12.7 2.2 28 3,610 3,971 CAD カート 実働10日目出荷
LWAFS-63-M5-NI M5 0.8 10 63 2.5 16 16 19 24.5 16.3 15.55 3 60 4,830 5,313 CAD カート 在庫品
LWAFS-63-M6-NI M6 1 10 63 2.5 16 16 19 24.5 16.3 15.55 3 59 4,830 5,313 CAD カート 在庫品
LWAFS-82-M6-NI M6 1 12 82 3 20 20 25 30 19.5 18.5 3.7 122 5,920 6,512 CAD カート 実働10日目出荷
LWAFS-82-M8-NI M8 1.25 12 82 3 20 20 25 30 19.5 18.5 3.7 120 5,920 6,512 CAD カート 在庫品
LWAFS-101-M8-NI M8 1.25 15 101 4 25 26 30 40 25.3 23.8 4.8 243 7,170 7,887 CAD カート 実働10日目出荷
LWAFS-101-M10-NI M10 1.5 15 101 4 25 26 30 40 25.3 23.8 4.8 239 7,170 7,887 CAD カート 在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LWAFS-NI
レバー部 SCS13A相当＊1
ねじ部 SUS303相当
ピン SUS303相当
ニッケルメッキ
コンタクトプレート ポリアセタール
調整ねじ SUS303相当
ニッケルメッキ

＊1：　SCS13Aは化学成分がSUS304相当のステンレス鋳鋼です。


特長

  • レバーの上下動作ですばやく締めつけと解放を行います。
  • コンタクトプレート以外の各部品はステンレス製。耐蝕性にすぐれています。
  • 調整ねじによってレバーを任意の向きにした状態で、締めつけを調整することができます。
  • レバー部とピンを完全に固定する構造で耐久性を高めています。くり返しの使用でもレバー部とピンの接触面の摩耗によるガタつきの発生はありません。

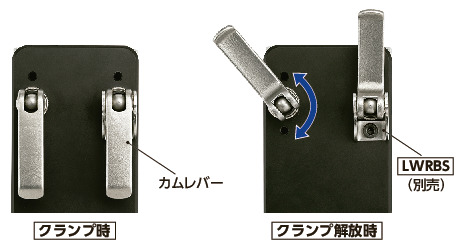

  • 解放時の回転を制限したい場合は、カムレバー回り止めブラケットLWRBS（別売）をご使用ください。LWRBS

LWAFS-NI


使用上の注意

調整ねじの調整限界点に目印があります。目印を超えない範囲で調整してください。

LWAFS-NIカムレバー（めねじ） - 調整タイプ - ステンレス製

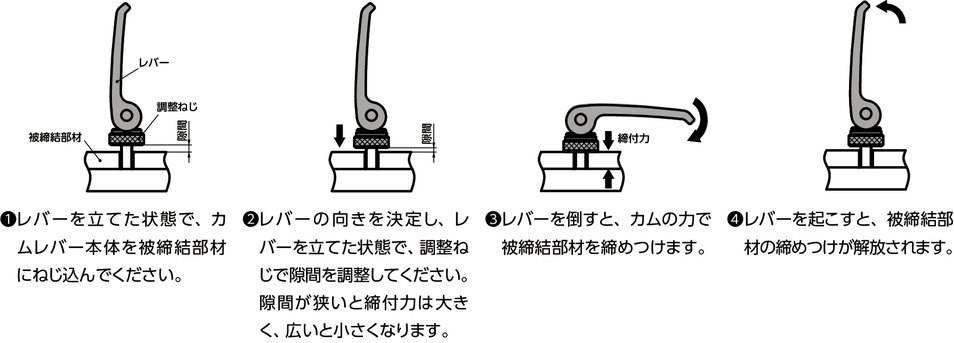

使用方法

故障・破損を避けるため、被締結部材への取りつけおよび調整ねじの操作は、レバーを立てた状態で行ってください。

LWAFS-NIカムレバー（めねじ） - 調整タイプ - ステンレス製

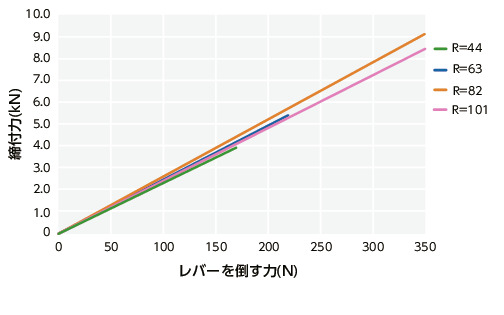

レバーを倒す力と締付力の関係

締付力は組み合わせて使用するおねじ部品の強度を超えないように設定してください。


下記値は，参考値であり保証値ではありません。

LWAFS-NIカムレバー（めねじ） - 調整タイプ - ステンレス製


関連商品

カムレバーの回り止め用ブラケットLWRBSがあります。LWRBS
