ローラガイドレール

Cam Roller Linear Guide Rails

TSOA

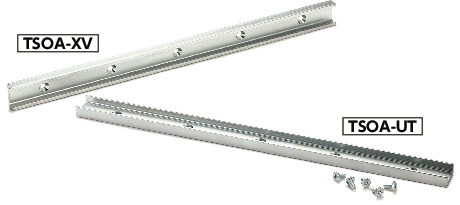

TSOAローラガイドレール

形状図

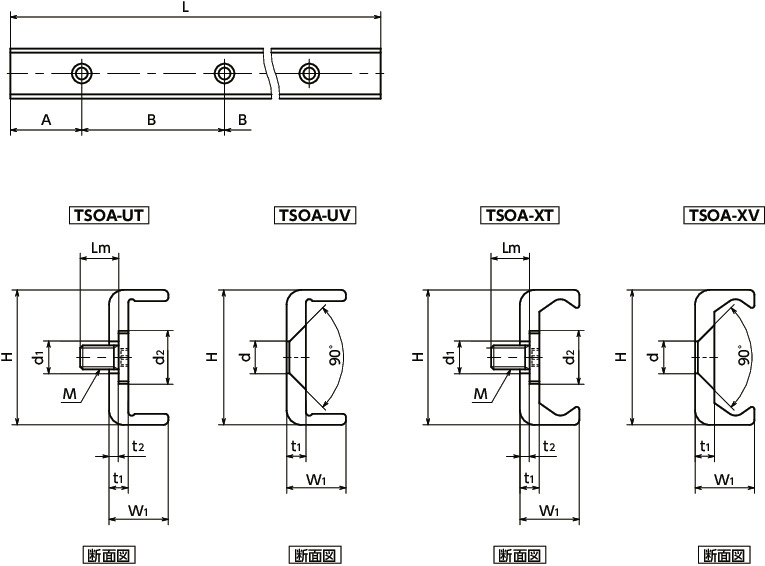

TSOAローラガイドレール寸法図

寸法・CAD・価格

絞り込み

L
すべて
240
400
560
800
1040
1200
1440
1520
2000
タイプ
すべて
UT
UV
XT
XV

単位 : mm

品番 H L A B W1 d d1 d2 t1 t2 M Lm タイプ 質量(g) 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
TSOA-18-240-40-UT 18 240 40 80 8.3 - 5 9.5 2.8 0.8 M4 8 UT 132 14,400 15,840 CAD カート 実働10日目出荷
TSOA-18-400-40-UT 18 400 40 80 8.3 - 5 9.5 2.8 0.8 M4 8 UT 220 23,500 25,850 CAD カート 実働10日目出荷
TSOA-18-560-40-UT 18 560 40 80 8.3 - 5 9.5 2.8 0.8 M4 8 UT 308 28,000 30,800 CAD カート 実働10日目出荷
TSOA-18-800-40-UT 18 800 40 80 8.3 - 5 9.5 2.8 0.8 M4 8 UT 440 39,800 43,780 CAD カート 実働10日目出荷
TSOA-18-1040-40-UT 18 1040 40 80 8.3 - 5 9.5 2.8 0.8 M4 8 UT 572 51,600 56,760 CAD カート 実働10日目出荷
TSOA-18-1200-40-UT 18 1200 40 80 8.3 - 5 9.5 2.8 0.8 M4 8 UT 660 59,500 65,450 CAD カート 実働10日目出荷
TSOA-18-240-40-UV 18 240 40 80 8.3 4.5 - - 2.8 - - - UV 132 14,400 15,840 CAD カート 実働10日目出荷
TSOA-18-400-40-UV 18 400 40 80 8.3 4.5 - - 2.8 - - - UV 220 23,500 25,850 CAD カート 実働10日目出荷
TSOA-18-560-40-UV 18 560 40 80 8.3 4.5 - - 2.8 - - - UV 308 28,000 30,800 CAD カート 実働10日目出荷
TSOA-18-800-40-UV 18 800 40 80 8.3 4.5 - - 2.8 - - - UV 440 39,800 43,780 CAD カート 実働10日目出荷
TSOA-18-1040-40-UV 18 1040 40 80 8.3 4.5 - - 2.8 - - - UV 572 51,600 56,760 CAD カート 実働10日目出荷
TSOA-18-1200-40-UV 18 1200 40 80 8.3 4.5 - - 2.8 - - - UV 660 59,500 65,450 CAD カート 実働10日目出荷
TSOA-18-240-40-XT 18 240 40 80 8.3 - 5 9.5 2.8 0.8 M4 8 XT 132 14,400 15,840 CAD カート 実働10日目出荷
TSOA-18-400-40-XT 18 400 40 80 8.3 - 5 9.5 2.8 0.8 M4 8 XT 220 23,500 25,850 CAD カート 実働10日目出荷
TSOA-18-560-40-XT 18 560 40 80 8.3 - 5 9.5 2.8 0.8 M4 8 XT 308 28,000 30,800 CAD カート 実働10日目出荷
TSOA-18-800-40-XT 18 800 40 80 8.3 - 5 9.5 2.8 0.8 M4 8 XT 440 39,800 43,780 CAD カート 実働10日目出荷
TSOA-18-1040-40-XT 18 1040 40 80 8.3 - 5 9.5 2.8 0.8 M4 8 XT 572 51,600 56,760 CAD カート 実働10日目出荷
TSOA-18-1200-40-XT 18 1200 40 80 8.3 - 5 9.5 2.8 0.8 M4 8 XT 660 59,500 65,450 CAD カート 実働10日目出荷
TSOA-18-240-40-XV 18 240 40 80 8.3 4.5 - - 2.8 - - - XV 132 14,400 15,840 CAD カート 実働10日目出荷
TSOA-18-400-40-XV 18 400 40 80 8.3 4.5 - - 2.8 - - - XV 220 23,500 25,850 CAD カート 実働10日目出荷
TSOA-18-560-40-XV 18 560 40 80 8.3 4.5 - - 2.8 - - - XV 308 28,000 30,800 CAD カート 実働10日目出荷
TSOA-18-800-40-XV 18 800 40 80 8.3 4.5 - - 2.8 - - - XV 440 39,800 43,780 CAD カート 実働10日目出荷
TSOA-18-1040-40-XV 18 1040 40 80 8.3 4.5 - - 2.8 - - - XV 572 51,600 56,760 CAD カート 実働10日目出荷
TSOA-18-1200-40-XV 18 1200 40 80 8.3 4.5 - - 2.8 - - - XV 660 59,500 65,450 CAD カート 実働10日目出荷
TSOA-28-400-40-UT 28 400 40 80 12.3 - 6.4 11 4 2 M5 10 UT 484 26,500 29,150 CAD カート 実働10日目出荷
TSOA-28-560-40-UT 28 560 40 80 12.3 - 6.4 11 4 2 M5 10 UT 678 36,900 40,590 CAD カート 実働10日目出荷
TSOA-28-800-40-UT 28 800 40 80 12.3 - 6.4 11 4 2 M5 10 UT 968 52,700 57,970 CAD カート 実働10日目出荷
TSOA-28-1040-40-UT 28 1040 40 80 12.3 - 6.4 11 4 2 M5 10 UT 1258 68,400 75,240 CAD カート 実働10日目出荷
TSOA-28-1200-40-UT 28 1200 40 80 12.3 - 6.4 11 4 2 M5 10 UT 1452 78,900 86,790 CAD カート 実働10日目出荷
TSOA-28-1440-40-UT 28 1440 40 80 12.3 - 6.4 11 4 2 M5 10 UT 1742 94,700 104,170 CAD カート 実働10日目出荷
TSOA-28-400-40-UV 28 400 40 80 12.3 5.5 - - 4 - - - UV 484 26,500 29,150 CAD カート 実働10日目出荷
TSOA-28-560-40-UV 28 560 40 80 12.3 5.5 - - 4 - - - UV 678 38,000 41,800 CAD カート 実働10日目出荷
TSOA-28-800-40-UV 28 800 40 80 12.3 5.5 - - 4 - - - UV 968 52,700 57,970 CAD カート 実働10日目出荷
TSOA-28-1040-40-UV 28 1040 40 80 12.3 5.5 - - 4 - - - UV 1258 68,400 75,240 CAD カート 実働10日目出荷
TSOA-28-1200-40-UV 28 1200 40 80 12.3 5.5 - - 4 - - - UV 1452 80,000 88,000 CAD カート 実働10日目出荷
TSOA-28-1440-40-UV 28 1440 40 80 12.3 5.5 - - 4 - - - UV 1742 94,700 104,170 CAD カート 実働10日目出荷
TSOA-28-400-40-XT 28 400 40 80 12.3 - 6.4 11 4 2 M5 10 XT 484 26,500 29,150 CAD カート 実働10日目出荷
TSOA-28-560-40-XT 28 560 40 80 12.3 - 6.4 11 4 2 M5 10 XT 678 36,900 40,590 CAD カート 実働10日目出荷
TSOA-28-800-40-XT 28 800 40 80 12.3 - 6.4 11 4 2 M5 10 XT 968 52,700 57,970 CAD カート 実働10日目出荷
TSOA-28-1040-40-XT 28 1040 40 80 12.3 - 6.4 11 4 2 M5 10 XT 1258 68,400 75,240 CAD カート 実働10日目出荷
TSOA-28-1200-40-XT 28 1200 40 80 12.3 - 6.4 11 4 2 M5 10 XT 1452 78,900 86,790 CAD カート 実働10日目出荷
TSOA-28-1440-40-XT 28 1440 40 80 12.3 - 6.4 11 4 2 M5 10 XT 1742 94,700 104,170 CAD カート 実働10日目出荷
TSOA-28-400-40-XV 28 400 40 80 12.3 5.5 - - 4 - - - XV 484 26,500 29,150 CAD カート 実働10日目出荷
TSOA-28-560-40-XV 28 560 40 80 12.3 5.5 - - 4 - - - XV 678 36,900 40,590 CAD カート 実働10日目出荷
TSOA-28-800-40-XV 28 800 40 80 12.3 5.5 - - 4 - - - XV 968 52,700 57,970 CAD カート 実働10日目出荷
TSOA-28-1040-40-XV 28 1040 40 80 12.3 5.5 - - 4 - - - XV 1258 68,400 75,240 CAD カート 実働10日目出荷
TSOA-28-1200-40-XV 28 1200 40 80 12.3 5.5 - - 4 - - - XV 1452 78,900 86,790 CAD カート 実働10日目出荷
TSOA-28-1440-40-XV 28 1440 40 80 12.3 5.5 - - 4 - - - XV 1742 94,700 104,170 CAD カート 実働10日目出荷
TSOA-35-400-40-UT 35 400 40 80 16.5 - 8 15 3.5 0.8 M6 12 UT 636 32,000 35,200 CAD カート 実働10日目出荷
TSOA-35-560-40-UT 35 560 40 80 16.5 - 8 15 3.5 0.8 M6 12 UT 890 44,800 49,280 CAD カート 実働10日目出荷
TSOA-35-800-40-UT 35 800 40 80 16.5 - 8 15 3.5 0.8 M6 12 UT 1272 63,900 70,290 CAD カート 実働10日目出荷
TSOA-35-1040-40-UT 35 1040 40 80 16.5 - 8 15 3.5 0.8 M6 12 UT 1654 82,700 90,970 CAD カート 実働10日目出荷
TSOA-35-1200-40-UT 35 1200 40 80 16.5 - 8 15 3.5 0.8 M6 12 UT 1908 95,400 104,940 CAD カート 実働10日目出荷
TSOA-35-1440-40-UT 35 1440 40 80 16.5 - 8 15 3.5 0.8 M6 12 UT 2290 115,000 126,500 CAD カート 実働10日目出荷
TSOA-35-400-40-UV 35 400 40 80 16.5 6.5 - - 3.5 - - - UV 636 32,000 35,200 CAD カート 実働10日目出荷
TSOA-35-560-40-UV 35 560 40 80 16.5 6.5 - - 3.5 - - - UV 890 44,800 49,280 CAD カート 実働10日目出荷
TSOA-35-800-40-UV 35 800 40 80 16.5 6.5 - - 3.5 - - - UV 1272 63,900 70,290 CAD カート 実働10日目出荷
TSOA-35-1040-40-UV 35 1040 40 80 16.5 6.5 - - 3.5 - - - UV 1654 82,700 90,970 CAD カート 実働10日目出荷
TSOA-35-1200-40-UV 35 1200 40 80 16.5 6.5 - - 3.5 - - - UV 1908 95,400 104,940 CAD カート 実働10日目出荷
TSOA-35-1440-40-UV 35 1440 40 80 16.5 6.5 - - 3.5 - - - UV 2290 115,000 126,500 CAD カート 実働10日目出荷
TSOA-35-400-40-XT 35 400 40 80 16.5 - 8 15 3.5 0.8 M6 12 XT 636 32,000 35,200 CAD カート 実働10日目出荷
TSOA-35-560-40-XT 35 560 40 80 16.5 - 8 15 3.5 0.8 M6 12 XT 890 44,800 49,280 CAD カート 実働10日目出荷
TSOA-35-800-40-XT 35 800 40 80 16.5 - 8 15 3.5 0.8 M6 12 XT 1272 63,900 70,290 CAD カート 実働10日目出荷
TSOA-35-1040-40-XT 35 1040 40 80 16.5 - 8 15 3.5 0.8 M6 12 XT 1654 82,700 90,970 CAD カート 実働10日目出荷
TSOA-35-1200-40-XT 35 1200 40 80 16.5 - 8 15 3.5 0.8 M6 12 XT 1908 95,800 105,380 CAD カート 実働10日目出荷
TSOA-35-1440-40-XT 35 1440 40 80 16.5 - 8 15 3.5 0.8 M6 12 XT 2290 115,000 126,500 CAD カート 実働10日目出荷
TSOA-35-400-40-XV 35 400 40 80 16.5 6.5 - - 3.5 - - - XV 636 32,000 35,200 CAD カート 実働10日目出荷
TSOA-35-560-40-XV 35 560 40 80 16.5 6.5 - - 3.5 - - - XV 890 44,800 49,280 CAD カート 実働10日目出荷
TSOA-35-800-40-XV 35 800 40 80 16.5 6.5 - - 3.5 - - - XV 1272 63,900 70,290 CAD カート 実働10日目出荷
TSOA-35-1040-40-XV 35 1040 40 80 16.5 6.5 - - 3.5 - - - XV 1654 83,900 92,290 CAD カート 実働10日目出荷
TSOA-35-1200-40-XV 35 1200 40 80 16.5 6.5 - - 3.5 - - - XV 1908 95,400 104,940 CAD カート 実働10日目出荷
TSOA-35-1440-40-XV 35 1440 40 80 16.5 6.5 - - 3.5 - - - XV 2290 115,000 126,500 CAD カート 実働10日目出荷
TSOA-43-400-40-UT 43 400 40 80 21 - 10.5 18 4.5 1.5 M8 16 UT 1004 36,300 39,930 CAD カート 実働10日目出荷
TSOA-43-560-40-UT 43 560 40 80 21 - 10.5 18 4.5 1.5 M8 16 UT 1406 50,800 55,880 CAD カート 実働10日目出荷
TSOA-43-800-40-UT 43 800 40 80 21 - 10.5 18 4.5 1.5 M8 16 UT 2008 72,600 79,860 CAD カート 実働10日目出荷
TSOA-43-1040-40-UT 43 1040 40 80 21 - 10.5 18 4.5 1.5 M8 16 UT 2610 94,200 103,620 CAD カート 実働10日目出荷
TSOA-43-1200-40-UT 43 1200 40 80 21 - 10.5 18 4.5 1.5 M8 16 UT 3012 109,000 119,900 CAD カート 実働10日目出荷
TSOA-43-1520-40-UT 43 1520 40 80 21 - 10.5 18 4.5 1.5 M8 16 UT 4000 138,000 151,800 CAD カート 実働10日目出荷
TSOA-43-2000-40-UT 43 2000 40 80 21 - 10.5 18 4.5 1.5 M8 16 UT 5020 180,000 198,000 CAD カート 実働10日目出荷
TSOA-43-400-40-UV 43 400 40 80 21 8.5 - - 4.5 - - - UV 1004 36,300 39,930 CAD カート 実働10日目出荷
TSOA-43-560-40-UV 43 560 40 80 21 8.5 - - 4.5 - - - UV 1406 50,800 55,880 CAD カート 実働10日目出荷
TSOA-43-800-40-UV 43 800 40 80 21 8.5 - - 4.5 - - - UV 2008 72,600 79,860 CAD カート 実働10日目出荷
TSOA-43-1040-40-UV 43 1040 40 80 21 8.5 - - 4.5 - - - UV 2610 94,200 103,620 CAD カート 実働10日目出荷
TSOA-43-1200-40-UV 43 1200 40 80 21 8.5 - - 4.5 - - - UV 3012 109,000 119,900 CAD カート 実働10日目出荷
TSOA-43-1520-40-UV 43 1520 40 80 21 8.5 - - 4.5 - - - UV 4000 138,000 151,800 CAD カート 実働10日目出荷
TSOA-43-2000-40-UV 43 2000 40 80 21 8.5 - - 4.5 - - - UV 5020 175,000 192,500 CAD カート 実働10日目出荷
TSOA-43-400-40-XT 43 400 40 80 21 - 10.5 18 4.5 1.5 M8 16 XT 1004 36,300 39,930 CAD カート 実働10日目出荷
TSOA-43-560-40-XT 43 560 40 80 21 - 10.5 18 4.5 1.5 M8 16 XT 1406 50,800 55,880 CAD カート 実働10日目出荷
TSOA-43-800-40-XT 43 800 40 80 21 - 10.5 18 4.5 1.5 M8 16 XT 2008 72,600 79,860 CAD カート 実働10日目出荷
TSOA-43-1040-40-XT 43 1040 40 80 21 - 10.5 18 4.5 1.5 M8 16 XT 2610 94,200 103,620 CAD カート 実働10日目出荷
TSOA-43-1200-40-XT 43 1200 40 80 21 - 10.5 18 4.5 1.5 M8 16 XT 3012 109,000 119,900 CAD カート 実働10日目出荷
TSOA-43-1520-40-XT 43 1520 40 80 21 - 10.5 18 4.5 1.5 M8 16 XT 4000 138,000 151,800 CAD カート 実働10日目出荷
TSOA-43-2000-40-XT 43 2000 40 80 21 - 10.5 18 4.5 1.5 M8 16 XT 5020 175,000 192,500 CAD カート 実働10日目出荷
TSOA-43-400-40-XV 43 400 40 80 21 8.5 - - 4.5 - - - XV 1004 36,300 39,930 CAD カート 実働10日目出荷
TSOA-43-560-40-XV 43 560 40 80 21 8.5 - - 4.5 - - - XV 1406 50,800 55,880 CAD カート 実働10日目出荷
TSOA-43-800-40-XV 43 800 40 80 21 8.5 - - 4.5 - - - XV 2008 72,600 79,860 CAD カート 実働10日目出荷
TSOA-43-1040-40-XV 43 1040 40 80 21 8.5 - - 4.5 - - - XV 2610 94,200 103,620 CAD カート 実働10日目出荷
TSOA-43-1200-40-XV 43 1200 40 80 21 8.5 - - 4.5 - - - XV 3012 109,000 119,900 CAD カート 実働10日目出荷
TSOA-43-1520-40-XV 43 1520 40 80 21 8.5 - - 4.5 - - - XV 4000 138,000 151,800 CAD カート 実働10日目出荷
TSOA-43-2000-40-XV 43 2000 40 80 21 8.5 - - 4.5 - - - XV 5020 175,000 192,500 CAD カート 実働10日目出荷

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

TSOA
本体 スティール
三価クロメート処理
転走面硬化処理・研磨
専用平頭ねじ スティール
三価クロメート処理

特長

  • 耐久性・静粛性にすぐれたローラガイドレールです。
  • 安定性があり、高速移動に対応しています。
  • カムローラキャリッジTSOBまたはカムローラTSOCと組み合わせて使用します。

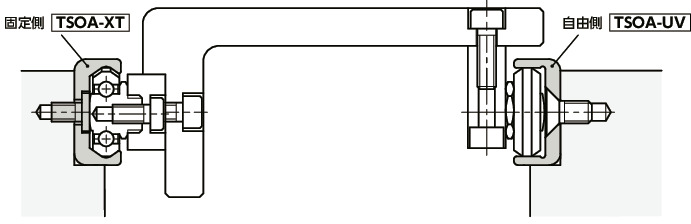

  • 自由側と固定側のローラガイドレールを組み合わせることにより、位置ずれを許容します。

TSOAローラガイドレール

  • 末尾記号により、レールタイプ、固定用ねじの有無が選択できます。
末尾記号 レールタイプ 固定用ねじ
UT 自由側 あり
UV 自由側 なし
XT 固定側 あり
XV 固定側 なし

用途

引き出し・スライドドア・キャビネット
各種産業設備・車両設備・家具など

使用上の注意

  • 故障・破損の原因になるため、最大スライド速度7m/sを超える速度での使用は避けてください。
  • 使用可能温度は-30℃～130℃です。
  • 初回使用時は、ローラガイドレールTSOAの転走面に軽くグリースを塗布してください。メンテナンスについての詳細情報は技術資料をご確認ください。
  • ご使用前には技術資料の取りつけ上の注意、使用上の注意をよくお読みいただき、正しく安全にご使用ください。

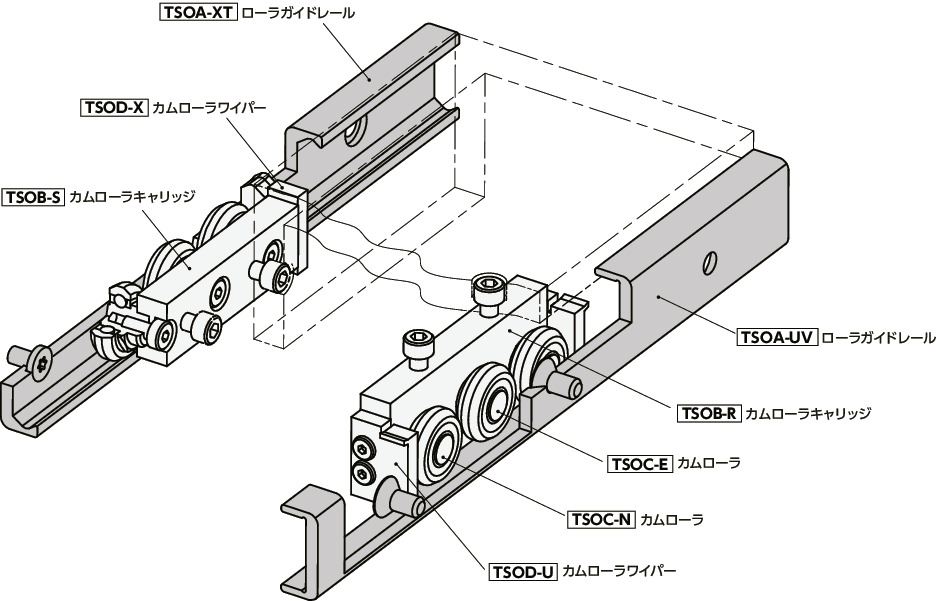

使用例

豊富なバリエーションで多様な用途に対応します。

TSOAローラガイドレール

カムローラTSOC、カムローラワイパーTSODはカムローラキャリッジTSOBの交換用部品です。


関連商品

カムローラキャリッジTSOBがあります。TSOB

TSOAローラガイドレール

カムローラTSOCがあります。TSOC

TSOAローラガイドレール


商品品番一覧

TSOA-18-40-UT

TSOA-18-40-UV

TSOA-18-40-XT

TSOA-18-40-XV

TSOA-28-40-UT

TSOA-28-40-UV

TSOA-28-40-XT

TSOA-28-40-XV

TSOA-35-40-UT

TSOA-35-40-UV

TSOA-35-40-XT

TSOA-35-40-XV

TSOA-43-40-UT

TSOA-43-40-UV

TSOA-43-40-XT

TSOA-43-40-XV
