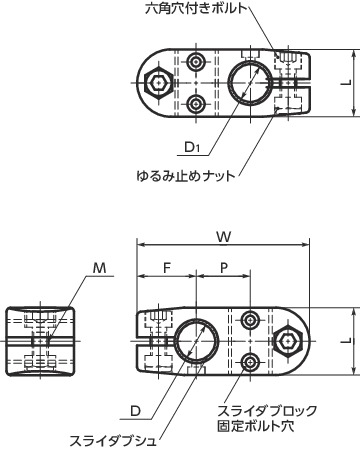

GN131.2-B18-B18-1-SWの形状図
単位 : mm
＊1：スライダブシュはスライダブロックの動きを滑らかにします。スライダブロックを定位置で固定する場合は、スライダブシュなしをご使用ください。
＊2：六角穴付きボルトに代えて、クランプレバーを使用することができます。GN911
GN131.2-B18-B18-1-SWの材質・仕上げ
| GN131.2-G-1-SW | GN131.2-B-1-SW | |
|---|---|---|
| 本体 | AC3A 静電塗装（つや消し黒） |
AC3A 静電塗装（つや消し黒） |
| 六角穴付き ボルト |
SUS304 | SUS304 |
| ゆるみ止め ナット |
SUS304 ポリアミド |
SUS304 ポリアミド |
| スライダブシュ | PTFE（四ふっ化エチレン）（白） または ガラス繊維強化ナイロン66 |
|
| スライダブロック 固定ボルト |
SUS304 | SUS304 |
GN131.2-B18-B18-1-SWの特長

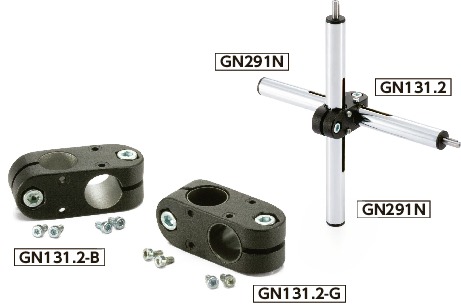

- 外径φ18の2軸のアクチュエータをクロスに連結するスライダブロックです。
-
2種類のタイプがあります。
GN131.2-G----スライダブシュつき
GN131.2-B----スライダブシュなし
スライダブシュはスライダブロックの動きを滑らかにします。
スライダブロックを定位置で固定する場合は、スライダブシュなしをご使用ください。 - 全商品にスライダブロック固定ボルトが付属しています。

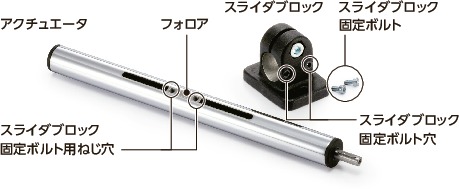

スライダブロックの取りつけ方法
スライダブロックのスライダブロック固定ボルト穴と、フォロアのスライダブロック固定ボルト用ねじ穴を重ね、スライダブロック固定ボルトを締めつけてください。
