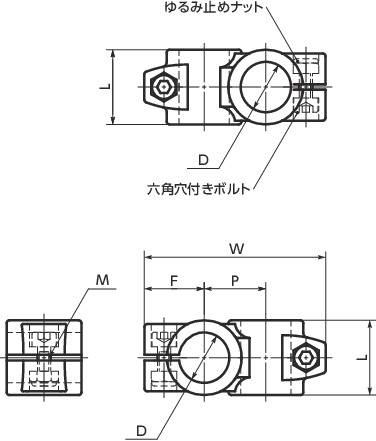

GN132の形状図
単位 : mm
| 品番 | D | L | W | F | P | M | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN132-B30-B30-40-1-SW | 30 | 40 | 97 | 32 | 33 | 8 | 174 | 5,710 | 6,281 | CAD | カート | 在庫品 |
GN132の材質・仕上げ
| GN132 | |
|---|---|
| 本体 | AC3A 静電塗装（つや消し黒） |
| 六角穴付きボルト | SUS304 |
| ゆるみ止めナット | SUS304 ポリアミド |
GN132の特長

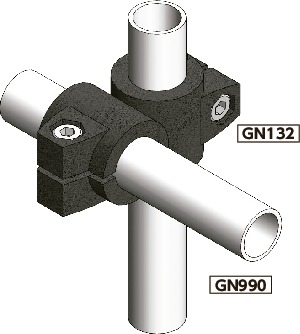

- 2本の丸パイプをクロスに連結するパイプジョイントです。
- 全商品に六角穴付きボルト・ゆるみ止めナットが付属しています。
一部受注停止のご案内
パイプジョイントおよびスライダブロックの商品改良のため、一部商品を受注停止いたします。詳しくは、
https://www.nbk1560.com/news/2022/20220125_1/
をご確認ください。
