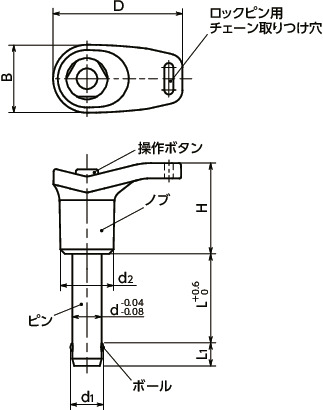

形状図
寸法・CAD・価格
単位 : mm
| 品番 | L | L1 | d | d1 | d2 | D | H | B | 二面せん断荷重＊1 (kN) | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PDBLT-8-20 | 20 | 8.2 | 8 | 9.5 | 18 | 43.5 | 34 | 23 | 43 | 26 | 26,300 | 28,930 | CAD | カート | 実働10日目出荷 |
| PDBLT-8-30 | 30 | 8.2 | 8 | 9.5 | 18 | 43.5 | 34 | 23 | 43 | 28 | 26,700 | 29,370 | CAD | カート | 実働10日目出荷 |
| PDBLT-8-40 | 40 | 8.2 | 8 | 9.5 | 18 | 43.5 | 34 | 23 | 43 | 30 | 26,700 | 29,370 | CAD | カート | 実働10日目出荷 |
| PDBLT-8-50 | 50 | 8.2 | 8 | 9.5 | 18 | 43.5 | 34 | 23 | 43 | 32 | 26,700 | 29,370 | CAD | カート | 実働10日目出荷 |
＊1： 表中の値は参考値であり、保証値ではありません。安全を考慮して選定してください。
二面せん断荷重は、破断面が二面あるときの荷重です。
材質・仕上げ
| PDBLT | |
|---|---|
| ノブ | ナイロン6（黒） |
| 操作ボタン | チタン |
| ピン | チタン |
| ボール | セラミック |
| 内蔵スプリング | ハステロイ＊1C4相当 |
＊1： Hastelloyおよびハステロイはヘインズ社の登録商標です。
特長

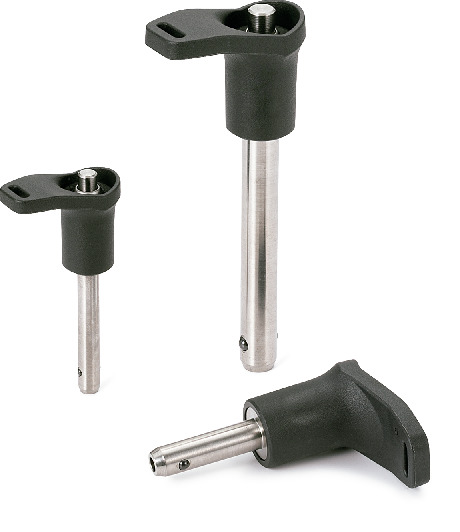

- L字ノブつきロックピン。
- ノブの突き出た部分を親指と人差し指で持って操作可能なため、壁面の近くに配置しても操作できます。
- スピーディなワークの位置決め・固定ができます。
- ピンと操作ボタンはチタン製。スティールやステンレス製部品と比較して約40%軽量です。
