正しい使い方 ここがポイント！

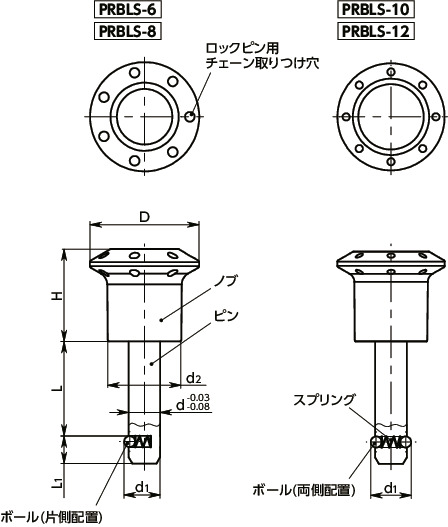

形状図
寸法・CAD・価格
単位 : mm
| 品番 | L | L1 | d | d1 | d2 | D | H | 許容保持荷重＊1＊2 (N) |
二面せん断荷重＊1＊3 (kN) |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRBLS-12-20 | 20 | 9.5 | 12 | 14.5 | 23 | 34 | 28.5 | 32 | 90 | 47 | 4,640 | 5,104 | CAD | カート | 実働10日目出荷 |
| PRBLS-12-30 | 30 | 9.5 | 12 | 14.5 | 23 | 34 | 28.5 | 32 | 90 | 55 | 4,640 | 5,104 | CAD | カート | 実働10日目出荷 |
| PRBLS-12-40 | 40 | 9.5 | 12 | 14.5 | 23 | 34 | 28.5 | 32 | 90 | 63 | 4,970 | 5,467 | CAD | カート | 実働10日目出荷 |
| PRBLS-12-50 | 50 | 9.5 | 12 | 14.5 | 23 | 34 | 28.5 | 32 | 90 | 71 | 5,200 | 5,720 | CAD | カート | 在庫品 |
＊1： 表中の値は参考値であり、保証値ではありません。安全を考慮して選定してください。
＊2： 許容保持荷重は、ロックピンの抜き差しに必要な荷重です。
＊3： 二面せん断荷重は、破断面が二面あるときの荷重です。
材質・仕上げ
| PRBLS | |
|---|---|
| ノブ | ナイロン6（つや消し黒） |
| ピン | SUS303相当 |
| ボール | SUS420J2相当 |
| スプリング | SUS631相当 |
特長

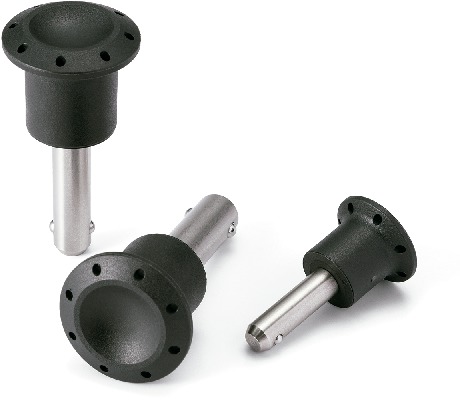

- 抜き差しのみで使用できるロックピン。
- スピーディにワークの位置決め・固定ができます。
