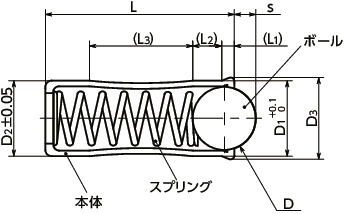

PPRH-8の形状図
単位 : mm
| 品番 | D1 | D2 | D3 | D | L | s | L1 | L2 | L3 | 適用ボールボタン | 荷重(N) min./max. |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PPRH-8 | 8 | 8 | 8.5 | 6.5 | 18 | 2.3 | 1.1 | 2.9 | 9.5 | BB-10 | 40/67.3 | 4 | 640 | 704 | CAD | カート | 実働10日目出荷 |
PPRH-8の材質・仕上げ
| PPRH | |
|---|---|
| 本体 | SUS305 |
| ボール | SUS420C、焼入れ |
| スプリング | SUS631相当 |

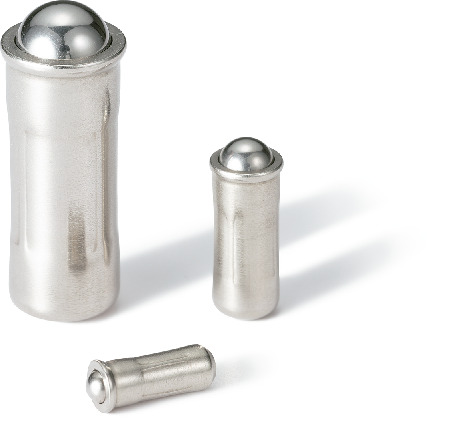

PPRH-8の特長
- 圧入タイプのボールプランジャ。
- 重荷重タイプです。
- 取りつけ穴の推奨寸法公差はH7です。
- オールステンレス製。
