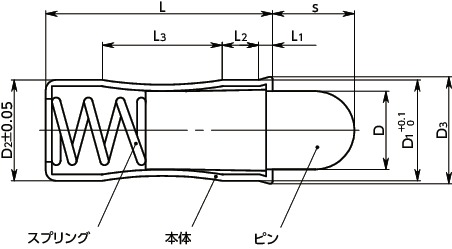

PPRL-8-KUの形状図
単位 : mm
| 品番 | s | L | L1 | L2 | D | D1 | D2 | L3 | D3 | 適用ボールボタン | 荷重(N) min./max. |
質量 (g) |
ゆるみ 止め |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PPRL-8-KU | 6.5 | 18 | 1.1 | 2.9 | 6.2 | 8 | 8 | 9.5 | 8.5 | BB-12 | 10.7/17 | 2.3 | なし | 810 | 891 | CAD | カート | 在庫品 |
PPRL-8-KUの材質・仕上げ
| PPRL-KU | |
|---|---|
| 本体 | SUS305相当 |
| ピン | ポリアセタール（白） |
| スプリング | SUS631相当 |

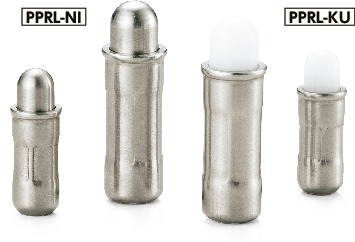

PPRL-8-KUの特長
- 圧入タイプのピンプランジャ。
-
PPRL-NI----オールステンレス製。耐蝕性にすぐれています。
PPRL-KU----プラスティックピン使用。ワークに傷をつけません。 - 取りつけ穴の推奨寸法公差はH7です。
