NBK

  • プランジャ

スプリングプランジャ

Spring Plunger

PSF-SN

安全上の注意

PSF-SNスプリングプランジャ

正しい使い方　ここがポイント！

動画はPSP（PSP）を用いた例です。本商品でも同様の操作で使用できます。


形状図

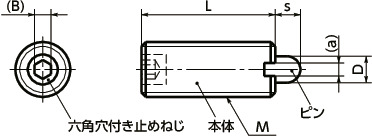

PSF-SN 寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M3
M4
M5
M6
M8
M10
M12
M16
M20
L
すべて
12
15
18
20
22
28
32
40

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ s L D a B 適用ボールボタン 適用レンチ 荷重(N)
min./max.		 質量
(g)		 ゆるみ
止め		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PSF-3-SN M3 0.5 1 12 1 0.4 0.7 BB-4 - 2/4 0.9 なし 2,260 2,486 CAD カート 実働15日目出荷
PSF-4-SN M4 0.7 1.5 15 1.5 0.6 1.3 BB-4 - 4.5/16 1.0 なし 1,400 1,540 CAD カート 在庫品
PSF-5-SN M5 0.8 2.3 18 2.4 1.2 1.5 BB-5 PPW-5 6/19 1.3 なし 1,560 1,716 CAD カート 在庫品
PSF-6-SN M6 1 2.5 20 2.7 1.3 2 BB-6 PPW-6 6/19 2.5 なし 1,560 1,716 CAD カート 在庫品
PSF-8-SN M8 1.25 3 22 3.5 1.5 2.5 BB-8 PPW-8 10/39 6 なし 1,780 1,958 CAD カート 在庫品
PSF-10-SN M10 1.5 3 22 4 1.5 3 BB-8 PPW-10 10/39 9 なし 2,030 2,233 CAD カート 在庫品
PSF-12-SN M12 1.75 4 28 6 2.7 4 BB-12 PPW-12 12/53 16 なし 2,630 2,893 CAD カート 在庫品
PSF-16-SN M16 2 5 32 7.5 3.2 5 BB-12 PPW-16 45/100 35 なし 3,740 4,114 CAD カート 在庫品
PSF-20-SN M20 2.5 7 40 10 3.7 6 BB-16 PPW-24 52/125 70 なし 7,760 8,536 CAD カート 実働15日目出荷
品番 M(並目)
ねじの呼び		 ピッチ s L D a B 適用ボールボタン 適用レンチ 荷重(N)
min./max.		 質量
(g)		 ゆるみ
止め		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PSF-3-SN M3 0.5 1 12 1 0.4 0.7 BB-4 - 2/4 0.9 なし 2,260 2,486 CAD カート 実働15日目出荷
PSF-4-SN M4 0.7 1.5 15 1.5 0.6 1.3 BB-4 - 4.5/16 1.0 なし 1,400 1,540 CAD カート 在庫品
PSF-5-SN M5 0.8 2.3 18 2.4 1.2 1.5 BB-5 PPW-5 6/19 1.3 なし 1,560 1,716 CAD カート 在庫品
PSF-6-SN M6 1 2.5 20 2.7 1.3 2 BB-6 PPW-6 6/19 2.5 なし 1,560 1,716 CAD カート 在庫品
PSF-8-SN M8 1.25 3 22 3.5 1.5 2.5 BB-8 PPW-8 10/39 6 なし 1,780 1,958 CAD カート 在庫品
PSF-10-SN M10 1.5 3 22 4 1.5 3 BB-8 PPW-10 10/39 9 なし 2,030 2,233 CAD カート 在庫品
PSF-12-SN M12 1.75 4 28 6 2.7 4 BB-12 PPW-12 12/53 16 なし 2,630 2,893 CAD カート 在庫品
PSF-16-SN M16 2 5 32 7.5 3.2 5 BB-12 PPW-16 45/100 35 なし 3,740 4,114 CAD カート 在庫品
PSF-20-SN M20 2.5 7 40 10 3.7 6 BB-16 PPW-24 52/125 70 なし 7,760 8,536 CAD カート 実働15日目出荷
品番 M(並目)
ねじの呼び		 ピッチ s L D a B 適用ボールボタン 適用レンチ 荷重(N)
min./max.		 質量
(g)		 ゆるみ
止め		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PSF-3-SN M3 0.5 1 12 1 0.4 0.7 BB-4 - 2/4 0.9 なし 2,260 2,486 CAD カート 実働15日目出荷
PSF-4-SN M4 0.7 1.5 15 1.5 0.6 1.3 BB-4 - 4.5/16 1.0 なし 1,400 1,540 CAD カート 在庫品
PSF-5-SN M5 0.8 2.3 18 2.4 1.2 1.5 BB-5 PPW-5 6/19 1.3 なし 1,560 1,716 CAD カート 在庫品
PSF-6-SN M6 1 2.5 20 2.7 1.3 2 BB-6 PPW-6 6/19 2.5 なし 1,560 1,716 CAD カート 在庫品
PSF-8-SN M8 1.25 3 22 3.5 1.5 2.5 BB-8 PPW-8 10/39 6 なし 1,780 1,958 CAD カート 在庫品
PSF-10-SN M10 1.5 3 22 4 1.5 3 BB-8 PPW-10 10/39 9 なし 2,030 2,233 CAD カート 在庫品
PSF-12-SN M12 1.75 4 28 6 2.7 4 BB-12 PPW-12 12/53 16 なし 2,630 2,893 CAD カート 在庫品
PSF-16-SN M16 2 5 32 7.5 3.2 5 BB-12 PPW-16 45/100 35 なし 3,740 4,114 CAD カート 在庫品
PSF-20-SN M20 2.5 7 40 10 3.7 6 BB-16 PPW-24 52/125 70 なし 7,760 8,536 CAD カート 実働15日目出荷
品番 M(並目)
ねじの呼び		 ピッチ s L D a B 適用ボールボタン 適用レンチ 荷重(N)
min./max.		 質量
(g)		 ゆるみ
止め		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PSF-3-SN M3 0.5 1 12 1 0.4 0.7 BB-4 - 2/4 0.9 なし 2,260 2,486 CAD カート 実働15日目出荷
PSF-4-SN M4 0.7 1.5 15 1.5 0.6 1.3 BB-4 - 4.5/16 1.0 なし 1,400 1,540 CAD カート 在庫品
PSF-5-SN M5 0.8 2.3 18 2.4 1.2 1.5 BB-5 PPW-5 6/19 1.3 なし 1,560 1,716 CAD カート 在庫品
PSF-6-SN M6 1 2.5 20 2.7 1.3 2 BB-6 PPW-6 6/19 2.5 なし 1,560 1,716 CAD カート 在庫品
PSF-8-SN M8 1.25 3 22 3.5 1.5 2.5 BB-8 PPW-8 10/39 6 なし 1,780 1,958 CAD カート 在庫品
PSF-10-SN M10 1.5 3 22 4 1.5 3 BB-8 PPW-10 10/39 9 なし 2,030 2,233 CAD カート 在庫品
PSF-12-SN M12 1.75 4 28 6 2.7 4 BB-12 PPW-12 12/53 16 なし 2,630 2,893 CAD カート 在庫品
PSF-16-SN M16 2 5 32 7.5 3.2 5 BB-12 PPW-16 45/100 35 なし 3,740 4,114 CAD カート 在庫品
PSF-20-SN M20 2.5 7 40 10 3.7 6 BB-16 PPW-24 52/125 70 なし 7,760 8,536 CAD カート 実働15日目出荷

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

PSF-SN
本体 SUS303
六角穴付き
止めねじ		 SUS303
ピン SUS303
窒化処理
スプリング SUS631J1

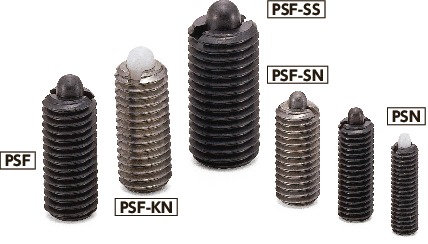

特長

  • スティール製とステンレス製のそれぞれにプラスティックピンタイプがあります。
  • 商品記号により、本体材質・ピン材質・荷重タイプが選択できます。
商品記号 本体材質 ピン材質 荷重タイプ
PSF スティール スティール 軽荷重
PSF-SS スティール スティール 重荷重
PSF-SN ステンレス ステンレス 軽荷重
PSN スティール プラスティック 軽荷重
PSF-KN ステンレス プラスティック 軽荷重

使用上の注意

プランジャを接着剤などで固定して使用する場合の取りつけ・取りはずしは、プランジャレンチPPWを使用して、ピン側から行うことを推奨します。
六角穴を使用すると、本体に接着してある六角穴付き止めねじがはずれる恐れがあります。

関連商品

受け側には耐摩耗性にすぐれたボールボタンBBをご使用ください。
BB

PSF-SNスプリングプランジャ

ピン側からの取りつけ・取りはずしができる専用のプランジャレンチPPWがあります。
PPW

PSF-SNスプリングプランジャ
