NBK

  • プランジャ

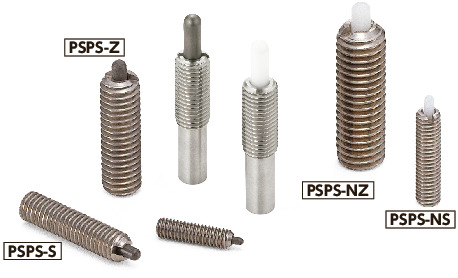

ショートストロークプランジャ（ステンレス製）

Spring Plungers - Stainless Steel

PSPS-N

安全上の注意

PSPS-N

正しい使い方　ここがポイント！

動画はPSP（PSP）を用いた例です。本商品でも同様の操作で使用できます。

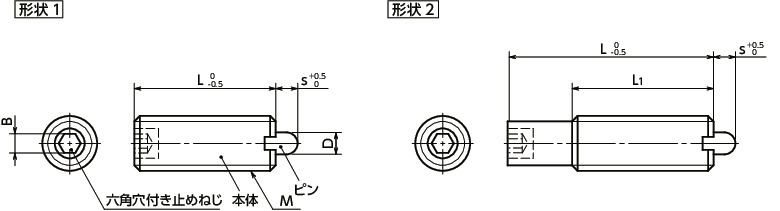

形状図

PSPS-Nショートストロークプランジャ（ステンレス製）寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M3
M4
M5
M6
M8
M10
M12
M16
L
すべて
15
24
20
27
25
30
43
51
57
65
L1
すべて
-
30
35
タイプ
すべて
重荷重
極重荷重

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ s L L1 D B 適用ボールボタン 適用レンチ＊1 荷重(N)
min./max.		 質量
(g)		 ゆるみ
止め		 タイプ 形状 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PSPS-3-1.5-NS M3 0.5 1.5 15 - 1.1 0.9 BB-4 - 0.8/2.94 0.5 なし 重荷重 1 1,600 1,760 CAD カート 在庫品
PSPS-3-3-NS M3 0.5 3 15 - 1.1 0.9 BB-4 - 0.6/2.93 0.5 なし 重荷重 1 1,600 1,760 CAD カート 在庫品
PSPS-4-2-NS M4 0.7 2 15 - 1.6 1.3 BB-4 - 2/8.8 0.7 なし 重荷重 1 1,610 1,771 CAD カート 在庫品
PSPS-4-4-NS M4 0.7 4 24 - 1.6 1.3 BB-4 - 1.9/8.75 2.3 なし 重荷重 1 1,670 1,837 CAD カート 在庫品
PSPS-5-3-NS M5 0.8 3 20 - 2 1.5 BB-5 PPW-5 2.7/16.3 2 なし 重荷重 1 1,610 1,771 CAD カート 在庫品
PSPS-5-5-NS M5 0.8 5 27 - 2 1.5 BB-5 PPW-5 1/17.1 2.4 なし 重荷重 1 1,730 1,903 CAD カート 在庫品
PSPS-6-3-NS M6 1 3 25 - 2.5 2 BB-6 PPW-6 8/26.4 3 なし 重荷重 1 1,610 1,771 CAD カート 在庫品
PSPS-6-5-NS M6 1 5 30 - 2.5 2 BB-6 PPW-6 4.4/26.4 3.7 なし 重荷重 1 1,830 2,013 CAD カート 在庫品
PSPS-8-3-NS M8 1.25 3 25 - 3.1 2.5 BB-8 PPW-8 14.7/27 6 なし 重荷重 1 1,850 2,035 CAD カート 在庫品
PSPS-8-5-NS M8 1.25 5 27 - 3.1 2.5 BB-8 PPW-8 6.7/26.6 6.1 なし 重荷重 1 2,040 2,244 CAD カート 在庫品
PSPS-10-5-NS M10 1.5 5 30 - 3.8 3 BB-8 PPW-10 8.2/45.7 11 なし 重荷重 1 2,080 2,288 CAD カート 在庫品
PSPS-10-10-NS M10 1.5 10 43 30 3.8 3 BB-8 PPW-10 6.2/45.1 15 なし 重荷重 2 2,750 3,025 CAD カート 在庫品
PSPS-12-5-NS M12 1.75 5 30 - 5.5 4 BB-10 PPW-12 18.2/49 15 なし 重荷重 1 2,540 2,794 CAD カート 在庫品
PSPS-12-10-NS M12 1.75 10 43 35 5.5 4 BB-10 PPW-12 8.2/49.1 19.8 なし 重荷重 2 2,680 2,948 CAD カート 在庫品
PSPS-12-15-NS M12 1.75 15 51 35 5.5 4 BB-10 PPW-12 7.5/48.9 23 なし 重荷重 2 2,910 3,201 CAD カート 在庫品
PSPS-16-10-NS M16 2 10 57 35 8 5 BB-12 PPW-16 18.9/68.5 42 なし 重荷重 2 3,760 4,136 CAD カート 在庫品
PSPS-16-15-NS M16 2 15 57 35 8 5 BB-12 PPW-16 14.4/68.6 40.6 なし 重荷重 2 3,760 4,136 CAD カート 在庫品
PSPS-16-20-NS M16 2 20 65 35 8 5 BB-12 PPW-16 4.2/68.6 46.7 なし 重荷重 2 4,410 4,851 CAD カート 在庫品
PSPS-3-1.5-NZ M3 0.5 1.5 15 - 1.1 0.9 BB-4 - 1.1/3.42 0.5 なし 極重荷重 1 1,600 1,760 CAD カート 在庫品
PSPS-3-3-NZ M3 0.5 3 15 - 1.1 0.9 BB-4 - 0.8/3.41 0.5 なし 極重荷重 1 1,600 1,760 CAD カート 在庫品
PSPS-4-2-NZ M4 0.7 2 15 - 1.6 1.3 BB-4 - 6.1/13.8 0.7 なし 極重荷重 1 1,610 1,771 CAD カート 在庫品
PSPS-4-4-NZ M4 0.7 4 24 - 1.6 1.3 BB-4 - 5.8/13.6 2.3 なし 極重荷重 1 1,670 1,837 CAD カート 在庫品
PSPS-5-3-NZ M5 0.8 3 20 - 2 1.5 BB-5 PPW-5 6.8/22 2 なし 極重荷重 1 1,610 1,771 CAD カート 在庫品
PSPS-5-5-NZ M5 0.8 5 27 - 2 1.5 BB-5 PPW-5 5.7/21.5 2.4 なし 極重荷重 1 1,730 1,903 CAD カート 在庫品
PSPS-6-3-NZ M6 1 3 25 - 2.5 2 BB-6 PPW-6 15.8/35.6 3 なし 極重荷重 1 1,610 1,771 CAD カート 在庫品
PSPS-6-5-NZ M6 1 5 30 - 2.5 2 BB-6 PPW-6 12.9/34.4 3.7 なし 極重荷重 1 1,830 2,013 CAD カート 在庫品
PSPS-8-3-NZ M8 1.25 3 25 - 3.1 2.5 BB-8 PPW-8 21.9/36.3 6 なし 極重荷重 1 1,850 2,035 CAD カート 在庫品
PSPS-8-5-NZ M8 1.25 5 27 - 3.1 2.5 BB-8 PPW-8 14.7/34.5 6.2 なし 極重荷重 1 2,040 2,244 CAD カート 在庫品
PSPS-10-5-NZ M10 1.5 5 30 - 3.8 3 BB-8 PPW-10 24.5/58.6 11 なし 極重荷重 1 2,080 2,288 CAD カート 在庫品
PSPS-10-10-NZ M10 1.5 10 43 30 3.8 3 BB-8 PPW-10 19.8/58.7 14.9 なし 極重荷重 2 2,750 3,025 CAD カート 在庫品
PSPS-12-5-NZ M12 1.75 5 30 - 5.5 4 BB-10 PPW-12 34.9/63.6 15 なし 極重荷重 1 2,540 2,794 CAD カート 在庫品
PSPS-12-10-NZ M12 1.75 10 43 35 5.5 4 BB-10 PPW-12 25.5/63.6 19.9 なし 極重荷重 2 2,680 2,948 CAD カート 在庫品
PSPS-12-15-NZ M12 1.75 15 51 35 5.5 4 BB-10 PPW-12 20.1/63.7 22.9 なし 極重荷重 2 2,910 3,201 CAD カート 在庫品
PSPS-16-10-NZ M16 2 10 57 35 8 5 BB-12 PPW-16 38.7/88.4 42 なし 極重荷重 2 3,760 4,136 CAD カート 在庫品
PSPS-16-15-NZ M16 2 15 57 35 8 5 BB-12 PPW-16 33.9/88.1 40.3 なし 極重荷重 2 3,760 4,136 CAD カート 在庫品
PSPS-16-20-NZ M16 2 20 65 35 8 5 BB-12 PPW-16 25.4/88.1 46.8 なし 極重荷重 2 4,410 4,851 CAD カート 在庫品

＊1：　PSPS-3-1.5PSPS-3-3PSPS-4-2PSPS-4-4はマイナスドライバーをご使用ください。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

PSPS-NS PSPS-NZ
本体 SUS304相当 SUS304相当
六角穴付き止めねじ SCM435 SCM435
ピン ポリアセタール（白） ポリアセタール（白）
スプリング SUS631J1 SUS631J1

識別のため、六角穴部に色がついています。PSPS-NS赤色・PSPS-NZ青色


特長

  • ステンレス製のショートストロークプランジャ。耐蝕性にすぐれています。
  • PSPS-NS PSPS-NZはピンがプラスティック製。ワークを傷つけません。
  • 寸法・荷重・材質など、特殊仕様の商品も製作いたします。⇒プランジャ関連情報
  • 品番の末尾記号により、ピン材質・荷重タイプが選択できます。
末尾記号 ピン材質 荷重タイプ
NS プラスティック 重荷重
NZ プラスティック 極重荷重

使用上の注意

プランジャを接着剤などで固定して使用する場合の取りつけ・取りはずしは、プランジャレンチPPWを使用して、ピン側から行うことを推奨します。
六角穴を使用すると、本体に接着してある六角穴付き止めねじがはずれる恐れがあります。

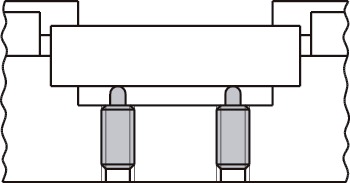

使用例

製品押し出しに。

PSPS-Nショートストロークプランジャ（ステンレス製）


関連商品

受け側には耐摩耗性にすぐれたボールボタンBBをご使用ください。
BB

PSPS-N

ピン側からの取りつけ・取りはずしができる専用のプランジャレンチPPWがあります。
PPW

PSPS-Nショートストロークプランジャ（ステンレス製）
