NBK

  • 位置割り出し･角度調整

セレーションロック（ステンレス製）

Serrated Locking Plate

LXPS

安全上の注意

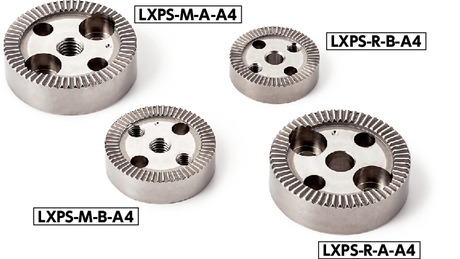

LXPSセレーションロック（ステンレス製）

正しい使い方　ここがポイント！

動画は、歯数60のLXP（LXP）を用いた例です。本商品でも同様の操作で使用できます。
※歯数が48の商品もございます。

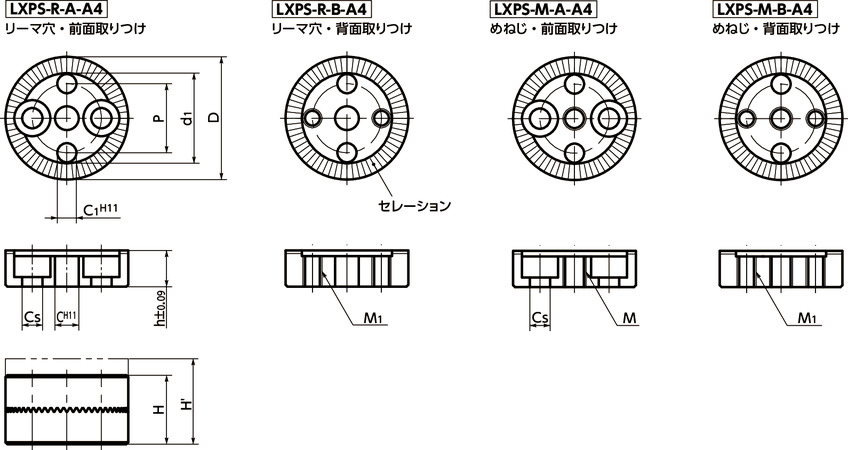

形状図

LXPSセレーションロック（ステンレス製）寸法図

寸法・CAD・価格

絞り込み

タイプ
すべて
リーマ穴
めねじ
取りつけ方向
すべて
前面
背面

単位 : mm

品番 H H' min. D C1 d1 P Cs M1(並目)
ねじの呼び		 ピッチ h＊1 C M(並目)
ねじの呼び		 ピッチ 歯数 タイプ 取りつけ方向 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LXPS-22-R-A-A4 13 13.6 22 3 15.5 12 3.2 - - 6.5 4.2 - - 60 リーマ穴 前面 16 5,350 5,885 CAD カート 在庫品
LXPS-27-R-A-A4 15 15.7 27 4 19.5 15 4.3 - - 7.5 5.2 - - 60 リーマ穴 前面 24 5,650 6,215 CAD カート 在庫品
LXPS-32-R-A-A4 18 18.9 32 5 23.5 18 5.3 - - 9 6.2 - - 60 リーマ穴 前面 35 6,450 7,095 CAD カート 在庫品
LXPS-40-R-A-A4 23 24.3 40 6 30 23 6.3 - - 11.5 8.2 - - 60 リーマ穴 前面 60 6,700 7,370 CAD カート 在庫品
LXPS-22-R-A-48-A4 13 13.6 22 3 15.5 12 3.2 - - 6.5 4.2 - - 48 リーマ穴 前面 20 5,350 5,885 CAD カート 実働10日目出荷
LXPS-27-R-A-48-A4 15 15.7 27 4 19.5 15 4.3 - - 7.5 5.2 - - 48 リーマ穴 前面 20 5,650 6,215 CAD カート 実働10日目出荷
LXPS-32-R-A-48-A4 18 18.9 32 5 23.5 18 5.3 - - 9 6.2 - - 48 リーマ穴 前面 35 6,450 7,095 CAD カート 実働10日目出荷
LXPS-40-R-A-48-A4 23 24.3 40 6 30 23 6.3 - - 11.5 8.2 - - 48 リーマ穴 前面 71 6,700 7,370 CAD カート 実働10日目出荷
LXPS-22-R-B-A4 13 13.6 22 3 15.5 12 - M3 0.5 6.5 4.2 - - 60 リーマ穴 背面 16 5,350 5,885 CAD カート 在庫品
LXPS-27-R-B-A4 15 15.7 27 4 19.5 15 - M4 0.7 7.5 5.2 - - 60 リーマ穴 背面 20 5,650 6,215 CAD カート 在庫品
LXPS-32-R-B-A4 18 18.9 32 5 23.5 18 - M5 0.8 9 6.2 - - 60 リーマ穴 背面 44 6,450 7,095 CAD カート 在庫品
LXPS-40-R-B-A4 23 24.3 40 6 30 23 - M6 1 11.5 8.2 - - 60 リーマ穴 背面 80 6,700 7,370 CAD カート 在庫品
LXPS-22-R-B-48-A4 13 13.6 22 3 15.5 12 - M3 0.5 6.5 4.2 - - 48 リーマ穴 背面 11 5,350 5,885 CAD カート 実働10日目出荷
LXPS-27-R-B-48-A4 15 15.7 27 4 19.5 15 - M4 0.7 7.5 5.2 - - 48 リーマ穴 背面 24 5,650 6,215 CAD カート 実働10日目出荷
LXPS-32-R-B-48-A4 18 18.9 32 5 23.5 18 - M5 0.8 9 6.2 - - 48 リーマ穴 背面 39 6,450 7,095 CAD カート 実働10日目出荷
LXPS-40-R-B-48-A4 23 24.3 40 6 30 23 - M6 1 11.5 8.2 - - 48 リーマ穴 背面 77 6,700 7,370 CAD カート 実働10日目出荷
LXPS-22-M-A-A4 13 13.6 22 3 15.5 12 3.2 - - 6.5 - M4 0.7 60 めねじ 前面 15 5,350 5,885 CAD カート 在庫品
LXPS-27-M-A-A4 15 15.7 27 4 19.5 15 4.3 - - 7.5 - M5 0.8 60 めねじ 前面 24 5,650 6,215 CAD カート 在庫品
LXPS-32-M-A-A4 18 18.9 32 5 23.5 18 5.3 - - 9 - M6 1 60 めねじ 前面 35 6,450 7,095 CAD カート 在庫品
LXPS-40-M-A-A4 23 24.3 40 6 30 23 6.3 - - 11.5 - M8 1.25 60 めねじ 前面 70 6,700 7,370 CAD カート 在庫品
LXPS-22-M-A-48-A4 13 13.6 22 3 15.5 12 3.2 - - 6.5 - M4 0.7 48 めねじ 前面 12 5,350 5,885 CAD カート 実働10日目出荷
LXPS-27-M-A-48-A4 15 15.7 27 4 19.5 15 4.3 - - 7.5 - M5 0.8 48 めねじ 前面 20 5,650 6,215 CAD カート 実働10日目出荷
LXPS-32-M-A-48-A4 18 18.9 32 5 23.5 18 5.3 - - 9 - M6 1 48 めねじ 前面 35 6,450 7,095 CAD カート 実働10日目出荷
LXPS-40-M-A-48-A4 23 24.3 40 6 30 23 6.3 - - 11.5 - M8 1.25 48 めねじ 前面 100 6,700 7,370 CAD カート 実働10日目出荷
LXPS-22-M-B-A4 13 13.6 22 3 15.5 12 - M3 0.5 6.5 - M4 0.7 60 めねじ 背面 16 5,350 5,885 CAD カート 在庫品
LXPS-27-M-B-A4 15 15.7 27 4 19.5 15 - M4 0.7 7.5 - M5 0.8 60 めねじ 背面 20 5,650 6,215 CAD カート 在庫品
LXPS-32-M-B-A4 18 18.9 32 5 23.5 18 - M5 0.8 9 - M6 1 60 めねじ 背面 44 6,450 7,095 CAD カート 在庫品
LXPS-40-M-B-A4 23 24.3 40 6 30 23 - M6 1 11.5 - M8 1.25 60 めねじ 背面 80 6,700 7,370 CAD カート 在庫品
LXPS-22-M-B-48-A4 13 13.6 22 3 15.5 12 - M3 0.5 6.5 - M4 0.7 48 めねじ 背面 20 5,350 5,885 CAD カート 実働10日目出荷
LXPS-27-M-B-48-A4 15 15.7 27 4 19.5 15 - M4 0.7 7.5 - M5 0.8 48 めねじ 背面 24 5,650 6,215 CAD カート 実働10日目出荷
LXPS-32-M-B-48-A4 18 18.9 32 5 23.5 18 - M5 0.8 9 - M6 1 48 めねじ 背面 39 6,450 7,095 CAD カート 実働10日目出荷
LXPS-40-M-B-48-A4 23 24.3 40 6 30 23 - M6 1 11.5 - M8 1.25 48 めねじ 背面 78 6,700 7,370 CAD カート 実働10日目出荷

＊1：　h寸法は歯の中間までの高さです。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LXPS
本体 SUS316L

特長

  • 回転方向の割り出し・位置決め部品。
  • 耐蝕性にすぐれたステンレス製。
  • 歯数は60歯・48歯の2種類。同一歯数のセレーションロック2個を組み合わせることで、以下の割り出しができます。
    LXPS-＊＊-＊-＊----60歯
    6°またはその整数倍の角度、すなわち、2･3･4･5･6･10･12･15･20･30の分割で割り出しができます。
    LXP-＊＊-＊-＊-48----48歯
    7.5°またはその整数倍の角度、すなわち、2･3･4･6･8･12･16･24の分割で割り出しができます。
  • セレーションロックの組み合わせにはつぎの2種類の方法があります。

LXPSセレーションロック（ステンレス製）

  • タイプは4種類。
    LXPS-R-A-A4----リーマ穴・前面取りつけ
    LXPS-R-B-A4----リーマ穴・背面取りつけ
    LXPS-M-A-A4----めねじ・前面取りつけ
    LXPS-M-B-A4----めねじ・背面取りつけ

使用例

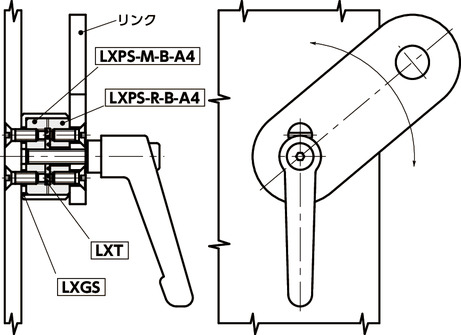

リンクの角度調整および固定。

LXPSセレーションロック（ステンレス製）

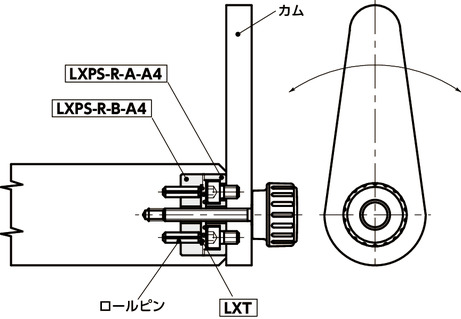

カムの位相調整および固定。

LXPSセレーションロック（ステンレス製）


関連商品

セレーションロック用ガイドLXGSを使用することで、セレーションロックをゆるめた状態での回転操作が容易に行えます。
LXGS

LXPSセレーションロック（ステンレス製）

セレーションロック用ばねLXTと組み合わせて使用することで、セレーションロックをゆるめた際、自動的にセレーションのかみ合いがはずれます。
LXT

LXPSセレーションロック（ステンレス製）
