形状図
寸法・CAD・価格
単位 : mm
| 品番 | 適用スタッド径 | A | W | B | h | C | H | E | F | K | O | G | 質量（g） | 価格（円/個） | 税込 価格 |
CAD ダウンロード |
数量(個) | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D8-336-400-200 | 6 | 33 | 25 | 20 | 12 | 3.4 | 8.8 | 7 | 11 | 25 | 3.6 | 0.5 | 5 | 390 | 429 | CAD | カート | 在庫品 |
●リテーナを使用しないときは、G=0です。
●カップ・スプリングを使用するときはTMTに2mm加算してください。カップ・スプリングが利用できるのは適用スタッド径6mmのリセプタクルのみです。
材質・仕上げ
| D8 | |
|---|---|
| リセプタクル本体 | ステンレス ドライフィルム潤滑剤 |
特長

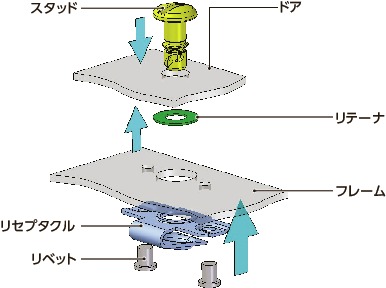

- フレームの任意の位置に取りつけできます。
- フレームに確実に固定できます。
- φ3のリベットを使用して取りつけてください。

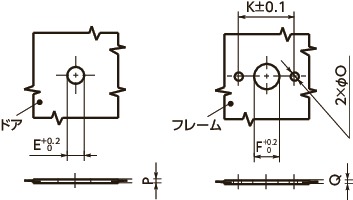

取りつけ穴寸法
スタッドの選定

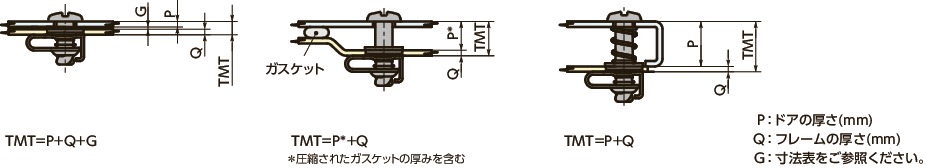

ドア・フレームの形状よりTMTを計算し、TMT・適用スタッドの表からスタッドを選定してください。
TMT・適用スタッド
単位 : mm
| TMT ドア・フレームの形状からTMTを計算してください。 |
品番 | 最大荷重（N） | 適用スタッド品番 | スタッド径 |
|---|---|---|---|---|
| マイナス溝（ステンレス製） D8-SSD8-SS-CRD8-SS-S |
||||
| 2.5-3.4 | D8-336-400-200 | 240 | D8-316-110-200 | 6 |
| 3.5-4.4 | D8-316-111-200 | |||
| 4.5-5.4 | D8-316-112-200 | |||
| 5.5-6.4 | D8-316-113-200 | |||
| 6.5-7.4 | D8-316-114-200 | |||
| 7.5-8.4 | D8-316-115-200 | |||
| 8.5-9.4 | D8-316-116-200 | |||
| 9.5-10.4 | D8-316-117-200 | |||
| 10.5-11.4 | D8-316-118-200 | |||
| 11.5-12.4 | D8-316-119-200 | |||
| 12.5-13.4 | D8-316-120-200 | |||
| 13.5-14.4 | D8-316-121-200 | |||
| 14.5-15.4 | D8-316-122-200 | |||
| 15.5-16.4 | D8-316-123-200 | |||
| 16.5-17.4 | D8-316-124-200 | |||
| 17.5-18.4 | D8-316-125-200 |
構造
