樹脂ねじ（PC / 十字穴付きなべ小ねじ）

Plastic Screw PC / Phillips Cross Recessed Pan Head Machine Screw

SPC-P

安全上の注意特性

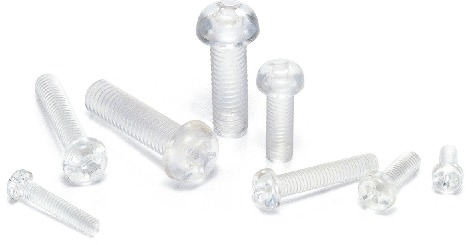

SPC-P樹脂ねじ（PC / 十字穴付きなべ小ねじ）

形状図

SPC-P樹脂ねじ（PC / 十字穴付きなべ小ねじ）寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M1.7
M2
M2.6
M3
M4
M5
M6
M8
L
すべて
3
4
5
6
8
10
12
15
20
25
30
40
35

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ L D1 L1 引張破断
荷重(N)＊1		 ねじり破断
トルク
(N・m)＊1		 1袋入り数 質量
(g)		 価格
(円/袋)		 税込
価格		 CAD
ダウンロード		 数量(袋) バラ(本) 在庫/非在庫
SPC-M1.7-3-P M1.7 0.35 3 2.5 0.5 51 0.022 50 0.0066 500 550 CAD カート カート 在庫品
SPC-M1.7-4-P M1.7 0.35 4 2.5 0.5 51 0.022 50 0.0085 500 550 CAD カート カート 在庫品
SPC-M2-3-P M2 0.4 3 3.5 1.3 107 0.055 50 0.02 400 440 CAD カート カート 在庫品
SPC-M2-4-P M2 0.4 4 3.5 1.3 107 0.055 50 0.022 400 440 CAD カート カート 在庫品
SPC-M2-5-P M2 0.4 5 3.5 1.3 107 0.055 50 0.025 400 440 CAD カート カート 在庫品
SPC-M2-6-P M2 0.4 6 3.5 1.3 107 0.055 50 0.028 400 440 CAD カート カート 在庫品
SPC-M2-8-P M2 0.4 8 3.5 1.3 107 0.055 50 0.042 400 440 CAD カート カート 在庫品
SPC-M2-10-P M2 0.4 10 3.5 1.3 107 0.055 50 0.047 500 550 CAD カート カート 在庫品
SPC-M2-12-P M2 0.4 12 3.5 1.3 107 0.055 50 0.053 500 550 CAD カート カート 在庫品
SPC-M2.6-3-P M2.6 0.45 3 4.5 1.7 196 0.12 50 0.052 450 495 CAD カート カート 在庫品
SPC-M2.6-4-P M2.6 0.45 4 4.5 1.7 196 0.12 50 0.056 450 495 CAD カート カート 在庫品
SPC-M2.6-5-P M2.6 0.45 5 4.5 1.7 196 0.12 50 0.061 450 495 CAD カート カート 在庫品
SPC-M2.6-6-P M2.6 0.45 6 4.5 1.7 196 0.12 50 0.066 450 495 CAD カート カート 在庫品
SPC-M2.6-8-P M2.6 0.45 8 4.5 1.7 196 0.12 50 0.075 450 495 CAD カート カート 在庫品
SPC-M2.6-10-P M2.6 0.45 10 4.5 1.7 196 0.12 50 0.084 450 495 CAD カート カート 在庫品
SPC-M2.6-12-P M2.6 0.45 12 4.5 1.7 196 0.12 50 0.093 500 550 CAD カート カート 在庫品
SPC-M2.6-15-P M2.6 0.45 15 4.5 1.7 196 0.12 50 0.1 650 715 CAD カート カート 在庫品
SPC-M3-4-P M3 0.5 4 5.5 2 266 0.18 50 0.083 400 440 CAD カート カート 在庫品
SPC-M3-5-P M3 0.5 5 5.5 2 266 0.18 50 0.075 400 440 CAD カート カート 在庫品
SPC-M3-6-P M3 0.5 6 5.5 2 266 0.18 50 0.082 400 440 CAD カート カート 在庫品
SPC-M3-8-P M3 0.5 8 5.5 2 266 0.18 50 0.094 400 440 CAD カート カート 在庫品
SPC-M3-10-P M3 0.5 10 5.5 2 266 0.18 50 0.11 450 495 CAD カート カート 在庫品
SPC-M3-12-P M3 0.5 12 5.5 2 266 0.18 50 0.12 450 495 CAD カート カート 在庫品
SPC-M3-15-P M3 0.5 15 5.5 2 266 0.18 50 0.14 600 660 CAD カート カート 在庫品
SPC-M3-20-P M3 0.5 20 5.5 2 266 0.18 50 0.19 750 825 CAD カート カート 在庫品
SPC-M3-25-P M3 0.5 25 5.5 2 266 0.18 50 0.23 950 1,045 CAD カート カート 在庫品
SPC-M3-30-P M3 0.5 30 5.5 2 266 0.18 50 0.26 1,450 1,595 CAD カート カート 在庫品
SPC-M4-5-P M4 0.7 5 7 2.6 481 0.39 50 0.2 450 495 CAD カート カート 在庫品
SPC-M4-6-P M4 0.7 6 7 2.6 481 0.39 50 0.16 450 495 CAD カート カート 在庫品
SPC-M4-8-P M4 0.7 8 7 2.6 481 0.39 50 0.18 500 550 CAD カート カート 在庫品
SPC-M4-10-P M4 0.7 10 7 2.6 481 0.39 50 0.2 500 550 CAD カート カート 在庫品
SPC-M4-12-P M4 0.7 12 7 2.6 481 0.39 50 0.23 550 605 CAD カート カート 在庫品
SPC-M4-15-P M4 0.7 15 7 2.6 481 0.39 50 0.27 750 825 CAD カート カート 在庫品
SPC-M4-20-P M4 0.7 20 7 2.6 481 0.39 50 0.38 800 880 CAD カート カート 在庫品
SPC-M4-25-P M4 0.7 25 7 2.6 481 0.39 50 0.44 1,050 1,155 CAD カート カート 在庫品
SPC-M4-30-P M4 0.7 30 7 2.6 481 0.39 50 0.5 1,350 1,485 CAD カート カート 在庫品
SPC-M4-40-P M4 0.7 40 7 2.6 481 0.39 50 0.62 4,450 4,895 CAD カート カート 在庫品
SPC-M5-6-P M5 0.8 6 9 3.3 797 0.8 50 0.36 600 660 CAD カート カート 在庫品
SPC-M5-8-P M5 0.8 8 9 3.3 797 0.8 50 0.4 600 660 CAD カート カート 在庫品
SPC-M5-10-P M5 0.8 10 9 3.3 797 0.8 50 0.38 600 660 CAD カート カート 在庫品
SPC-M5-12-P M5 0.8 12 9 3.3 797 0.8 50 0.41 750 825 CAD カート カート 在庫品
SPC-M5-15-P M5 0.8 15 9 3.3 797 0.8 50 0.47 850 935 CAD カート カート 在庫品
SPC-M5-20-P M5 0.8 20 9 3.3 797 0.8 50 0.56 1,000 1,100 CAD カート カート 在庫品
SPC-M5-25-P M5 0.8 25 9 3.3 797 0.8 50 0.72 1,450 1,595 CAD カート カート 在庫品
SPC-M5-30-P M5 0.8 30 9 3.3 797 0.8 50 0.81 2,300 2,530 CAD カート カート 在庫品
SPC-M5-35-P M5 0.8 35 9 3.3 797 0.8 50 0.91 3,000 3,300 CAD カート カート 在庫品
SPC-M6-10-P M6 1 10 10.5 3.9 1136 1.2 20 0.6 460 506 CAD カート カート 在庫品
SPC-M6-12-P M6 1 12 10.5 3.9 1136 1.2 20 0.65 480 528 CAD カート カート 在庫品
SPC-M6-15-P M6 1 15 10.5 3.9 1136 1.2 20 0.76 540 594 CAD カート カート 在庫品
SPC-M6-20-P M6 1 20 10.5 3.9 1136 1.2 20 0.87 620 682 CAD カート カート 在庫品
SPC-M6-25-P M6 1 25 10.5 3.9 1136 1.2 20 1 660 726 CAD カート カート 在庫品
SPC-M6-30-P M6 1 30 10.5 3.9 1136 1.2 20 1.3 760 836 CAD カート カート 在庫品
SPC-M6-35-P M6 1 35 10.5 3.9 1136 1.2 20 1.4 1,260 1,386 CAD カート カート 在庫品
SPC-M6-40-P M6 1 40 10.5 3.9 1136 1.2 20 1.6 1,260 1,386 CAD カート カート 在庫品
SPC-M8-12-P M8 1.25 12 14 5.2 2088 3.2 20 1.7 900 990 CAD カート カート 在庫品
SPC-M8-15-P M8 1.25 15 14 5.2 2088 3.2 20 1.8 940 1,034 CAD カート カート 在庫品
SPC-M8-20-P M8 1.25 20 14 5.2 2088 3.2 20 2.1 1,040 1,144 CAD カート カート 在庫品
SPC-M8-25-P M8 1.25 25 14 5.2 2088 3.2 20 2.3 1,220 1,342 CAD カート カート 在庫品
SPC-M8-30-P M8 1.25 30 14 5.2 2088 3.2 20 2.6 1,400 1,540 CAD カート カート 在庫品
SPC-M8-40-P M8 1.25 40 14 5.2 2088 3.2 20 3.1 1,840 2,024 CAD カート カート 在庫品

＊1：　表中の数値は参考値であり、保証値ではありません。推奨締めつけトルクはねじり破断トルクの50％です。
● M1.7は黒です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

●1袋入り数未満でご注文の場合は、別途手数料を申し受けます。詳しくはバラ売りサービスをご確認ください。


品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　


関連サービス

材質・仕上げ

SPC-P
本体 PC（ポリカーボネート）（透明＊1）
耐熱温度＊2 115℃

＊1：　SPC-M1.7-3-PSPC-M1.7-4-Pは黒です。
＊2：　樹脂素材の値です。商品の使用可能温度は、締めつけトルクなどの使用条件により変わります。


用途

電気・電子機器/自動車

特長

  • PC（ポリカーボネート）はエンジニアリングプラスティックのなかで最高の耐衝撃性を有しています。
  • 使用可能温度＊2（min./max.）：-40℃/115℃
  • 吸水性が小さく耐候性にすぐれています。
  • 樹脂ねじの特性および使用上の注意について⇒樹脂ねじの特性
