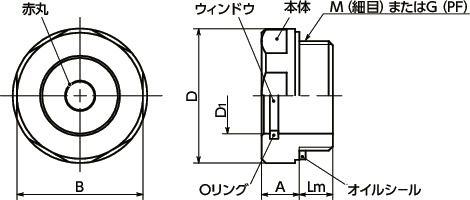

QLNAL-24-G1-Cの形状図
単位 : mm
| 品番 | D | M(細目) ねじの呼び |
ピッチ | G(PF) ねじの呼び |
Lm | A | B | D1 | 許容圧力(MPa)＊1 | 推奨締めつけトルク(N・m) | 質量(g) | 価格(円) | 税込 価格 |
CAD ダウンロード |
数量(個) | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLNAL-24-G1-C | 40 | - | - | G1 | 11 | 8.5 | 36 | 24 | 0.35 | 30 | 22 | 2,880 | 3,168 | CAD | カート | 実働10日目出荷 |
＊1： 通常4以上の適切な安全率を考慮してください。
より高い安全レベルが要求される用途では、それに応じて安全率を上げる必要があります。
QLNAL-24-G1-Cの材質・仕上げ
| QLNAL-C | |
|---|---|
| 本体 | アルミニウム合金 |
| ウィンドウ | ナイロン6T（透明） |
| オイルシール | NBR（ニトリルゴム・黒） |
| Oリング | NBR（ニトリルゴム・黒） |
QLNAL-24-G1-Cの特長

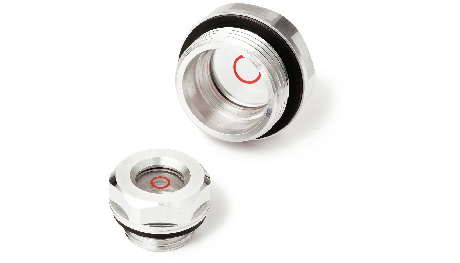

- 本体がアルミニウム合金製のオイルレベルウィンドウ。
-
メートル細目ねじと管用平行ねじを標準化。ねじサイズのバリエーションが豊富です。
QLNAL-M-C----メートル細目ねじ
QLNAL-G-C----管用平行ねじ - センターに赤丸線のポイントあり。ポイントによりオイルレベルの確認が容易になります。
- 本体とウィンドウの間にOリングを使用することで、気密性を高めています。
- 使用可能温度：110℃
- 加圧されたオイルタンクにも使用できます。
