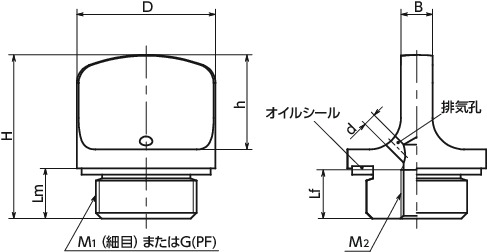

形状図
寸法・CAD・価格
単位 : mm
| 品番 | D | M1(細目） ねじの呼び | ピッチ | G(PF) ねじの呼び | Lm | M2(並目) ねじの呼び | ピッチ | Lf | H | h | B | d | 質量 (g) |
価格(円) | 税込 価格 |
CAD ダウンロード |
数量(個) | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QPKAL-32-G3/4-2-BK | 32 | - | - | G3/4 | 9 | M5 | 0.8 | 8 | 29 | 17 | 6 | 2 | 27 | 1,640 | 1,804 | CAD | カート | 実働10日目出荷 |
| QPKAL-32-G3/4-2-BL | 32 | - | - | G3/4 | 9 | M5 | 0.8 | 8 | 29 | 17 | 6 | 2 | 27 | 1,310 | 1,441 | CAD | カート | 実働10日目出荷 |
材質・仕上げ
| QPKAL-2-BK | QPKAL-2-BL | |
|---|---|---|
| 本体 | アルミニウム合金 静電塗装（つや消し黒） |
アルミニウム合金 バレル研磨(シルバー) |
| オイルシール | NBR(ニトリルゴム・黒) | NBR(ニトリルゴム・黒) |

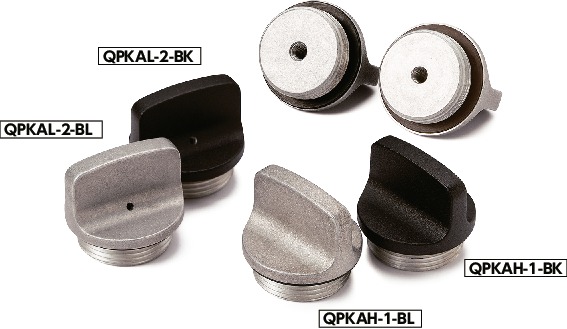

特長
- 工具レスで取りつけ・取りはずしができるツマミつきのスクリュープラグ。
- アルミニウム合金製。
- ツマミ部に排気孔があり、揮発によるタンク内の圧力上昇を防ぎます。
-
メートル細目ねじと管用平行ねじを標準化。
QPKAL-M-2----メートル細目ねじ
QPKAL-G-2----管用平行ねじ - 使用可能温度：100℃
- カラーバリエーションは2種類。品番の末尾記号により選択できます。
| 末尾記号 | 表面処理 |
|---|---|
| BK | 静電塗装（つや消し黒） |
| BL | バレル研磨 |
