平座金 JIS B 1256：2008より抜粋
平座金
小形 ― 部品等級Aの形状・寸法

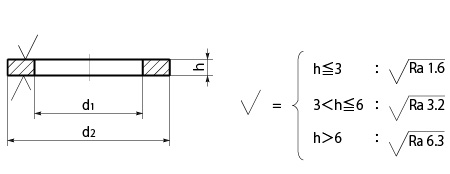

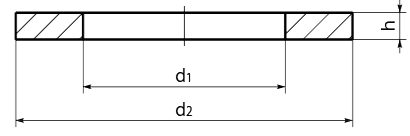

小形ー部品等級Aの形状
| 平座金の呼び径＊ (ねじの呼び径d) |
内径 d1 | 外径 d2 | 厚さ h | ||||
|---|---|---|---|---|---|---|---|
| 基準寸法 (最小) |
最大 | 基準寸法 (最大) |
最小 | 基準寸法 | 最大 | 最小 | |
| 1.6 | 1.70 | 1.84 | 3.5 | 3.2 | 0.3 | 0.35 | 0.25 |
| 2 | 2.20 | 2.34 | 4.5 | 4.2 | 0.3 | 0.35 | 0.25 |
| 2.5 | 2.70 | 2.84 | 5.0 | 4.7 | 0.5 | 0.55 | 0.45 |
| 3 | 3.20 | 3.38 | 6.0 | 5.7 | 0.5 | 0.55 | 0.45 |
| (3.5) | 3.70 | 3.88 | 7.00 | 6.64 | 0.5 | 0.55 | 0.45 |
| 4 | 4.30 | 4.48 | 8.00 | 7.64 | 0.5 | 0.55 | 0.45 |
| 5 | 5.30 | 5.48 | 9.00 | 8.64 | 1 | 1.1 | 0.9 |
| 6 | 6.40 | 6.62 | 11.00 | 10.57 | 1.6 | 1.8 | 1.4 |
| 8 | 8.40 | 8.62 | 15.00 | 14.57 | 1.6 | 1.8 | 1.4 |
| 10 | 10.50 | 10.77 | 18.00 | 17.57 | 1.6 | 1.8 | 1.4 |
| 12 | 13.00 | 13.27 | 20.00 | 19.48 | 2 | 2.2 | 1.8 |
| (14) | 15.00 | 15.27 | 24.00 | 23.48 | 2.5 | 2.7 | 2.3 |
| 16 | 17.00 | 17.27 | 28.00 | 27.48 | 2.5 | 2.7 | 2.3 |
| (18) | 19.00 | 19.33 | 30.00 | 29.48 | 3 | 3.3 | 2.7 |
| 20 | 21.00 | 21.33 | 34.00 | 33.38 | 3 | 3.3 | 2.7 |
| (22) | 23.00 | 23.33 | 37.00 | 36.38 | 3 | 3.3 | 2.7 |
| 24 | 25.00 | 25.33 | 39.00 | 38.38 | 4 | 4.3 | 3.7 |
| (27) | 28.00 | 28.33 | 44.00 | 43.38 | 4 | 4.3 | 3.7 |
| 30 | 31.00 | 31.39 | 50.00 | 49.38 | 4 | 4.3 | 3.7 |
| (33) | 34.00 | 34.62 | 56.00 | 54.8 | 5 | 5.6 | 4.4 |
| 36 | 37.00 | 37.62 | 60.00 | 58.8 | 5 | 5.6 | 4.4 |
＊呼びに括弧のついたものは第2選択を表す。
並形 ― 部品等級A及び並形面取り*2 ― 部品等級Aの形状・寸法
並形ー部品等級Aの形状

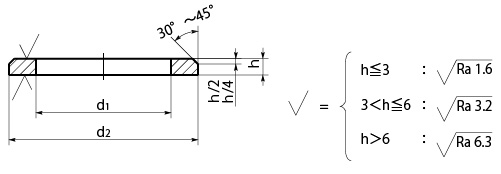

並形面取りー部品等級Aの形状
| 平座金の呼び径＊1 (ねじの呼び径d) |
内径 d1 | 外径 d2 | 厚さ h | ||||
|---|---|---|---|---|---|---|---|
| 基準寸法 (最小) |
最大 | 基準寸法 (最大) |
最小 | 基準寸法 | 最大 | 最小 | |
| 1.6 | 1.70 | 1.84 | 4.0 | 3.7 | 0.3 | 0.35 | 0.25 |
| 2 | 2.20 | 2.34 | 5.0 | 4.7 | 0.3 | 0.35 | 0.25 |
| 2.5 | 2.70 | 2.84 | 6.0 | 5.7 | 0.5 | 0.55 | 0.45 |
| 3 | 3.20 | 3.38 | 7.00 | 6.64 | 0.5 | 0.55 | 0.45 |
| (3.5) | 3.70 | 3.88 | 8.00 | 7.64 | 0.5 | 0.55 | 0.45 |
| 4 | 4.30 | 4.48 | 9.00 | 8.64 | 0.8 | 0.9 | 0.7 |
| 5 | 5.30 | 5.48 | 10.00 | 9.64 | 1 | 1.1 | 0.9 |
| 6 | 6.40 | 6.62 | 12.00 | 11.57 | 1.6 | 1.8 | 1.4 |
| 8 | 8.40 | 8.62 | 16.00 | 15.57 | 1.6 | 1.8 | 1.4 |
| 10 | 10.50 | 10.77 | 20.00 | 19.48 | 2 | 2.2 | 1.8 |
| 12 | 13.00 | 13.27 | 24.00 | 23.48 | 2.5 | 2.7 | 2.3 |
| (14) | 15.00 | 15.27 | 28.00 | 27.48 | 2.5 | 2.7 | 2.3 |
| 16 | 17.00 | 17.27 | 30.00 | 29.48 | 3 | 3.3 | 2.7 |
| (18) | 19.00 | 19.33 | 34.00 | 33.38 | 3 | 3.3 | 2.7 |
| 20 | 21.00 | 21.33 | 37.00 | 36.38 | 3 | 3.3 | 2.7 |
| (22) | 23.00 | 23.33 | 39.00 | 38.38 | 3 | 3.3 | 2.7 |
| 24 | 25.00 | 25.33 | 44.00 | 43.38 | 4 | 4.3 | 3.7 |
| (27) | 28.00 | 28.33 | 50.00 | 49.38 | 4 | 4.3 | 3.7 |
| 30 | 31.00 | 31.39 | 56.00 | 55.26 | 4 | 4.3 | 3.7 |
| (33) | 34.00 | 34.62 | 60.0 | 58.8 | 5 | 5.6 | 4.4 |
| 36 | 37.00 | 37.62 | 66.0 | 64.8 | 5 | 5.6 | 4.4 |
＊1 呼びに括弧のついたものは第2選択を表す。
＊2 並形面取り ― 部品等級Aの適用するねじの呼び径5から規定。
並形 ― 部品等級Cの形状・寸法

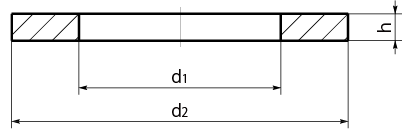

並形—部品等級Cの形状
| 平座金の呼び径＊ (ねじの呼び径d) |
内径 d1 | 外径 d2 | 厚さ h | ||||
|---|---|---|---|---|---|---|---|
| 基準寸法 (最小) |
最大 | 基準寸法 (最大) |
最小 | 基準寸法 | 最大 | 最小 | |
| 1.6 | 1.80 | 2.05 | 4.00 | 3.25 | 0.3 | 0.4 | 0.2 |
| 2 | 2.40 | 2.65 | 5.00 | 4.25 | 0.3 | 0.4 | 0.2 |
| 2.5 | 2.90 | 3.15 | 6.00 | 5.25 | 0.5 | 0.6 | 0.4 |
| 3 | 3.4 | 3.7 | 7.0 | 6.1 | 0.5 | 0.6 | 0.4 |
| (3.5) | 3.9 | 4.2 | 8.0 | 7.1 | 0.5 | 0.6 | 0.4 |
| 4 | 4.5 | 4.8 | 9.0 | 8.1 | 0.8 | 1 | 0.6 |
| 5 | 5.5 | 5.8 | 10.0 | 9.1 | 1 | 1.2 | 0.8 |
| 6 | 6.60 | 6.96 | 12.0 | 10.9 | 1.6 | 1.9 | 1.3 |
| 8 | 9.00 | 9.36 | 16.0 | 14.9 | 1.6 | 1.9 | 1.3 |
| 10 | 11.00 | 11.43 | 20.0 | 18.7 | 2 | 2.3 | 1.7 |
| 12 | 13.50 | 13.93 | 24.0 | 22.7 | 2.5 | 2.8 | 2.2 |
| (14) | 15.50 | 15.93 | 28.0 | 26.7 | 2.5 | 2.8 | 2.2 |
| 16 | 17.50 | 17.93 | 30.0 | 28.7 | 3 | 3.6 | 2.4 |
| (18) | 20.00 | 20.52 | 34.0 | 32.4 | 3 | 3.6 | 2.4 |
| 20 | 22.00 | 22.52 | 37.0 | 35.4 | 3 | 3.6 | 2.4 |
| (22) | 24.00 | 24.52 | 39.0 | 37.4 | 3 | 3.6 | 2.4 |
| 24 | 26.00 | 26.52 | 44.0 | 42.4 | 4 | 4.6 | 3.4 |
| (27) | 30.00 | 30.52 | 50.0 | 48.4 | 4 | 4.6 | 3.4 |
| 30 | 33.00 | 33.62 | 56.0 | 54.1 | 4 | 4.6 | 3.4 |
| (33) | 36 | 37 | 60.0 | 58.1 | 5 | 6 | 4 |
| 36 | 39 | 40 | 66.0 | 64.1 | 5 | 6 | 4 |
＊呼びに括弧のついたものは第2選択を表す。
大形 ― 部品等級A又はCの形状・寸法

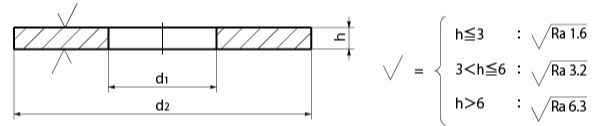

大形—部品等級Aの形状

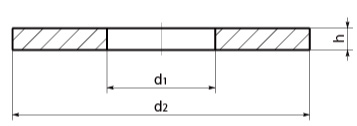

大形—部品等級Cの形状
| 平座金の呼び径＊ (ねじの呼び径d) |
内径 d1 | 外径 d2 | 厚さ h | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 (最小) |
最大 | 基準寸法 (最大) |
最小 | 基準寸法 | 最大 | 最小 | ||||||
| 部品等級 | 部品等級 | 部品等級 | 部品等級 | 部品等級 | 部品等級 | 部品等級 | ||||||
| A | C | A | C | A及びC | A | C | A及びC | A | C | A | C | |
| 3 | 3.20 | 3.4 | 3.38 | 3.7 | 9.00 | 8.64 | 8.1 | 0.8 | 0.9 | 1.0 | 0.7 | 0.6 |
| (3.5) | 3.70 | 3.9 | 3.88 | 4.2 | 11.00 | 10.57 | 9.9 | 0.8 | 0.9 | 1.0 | 0.7 | 0.6 |
| 4 | 4.30 | 4.5 | 4.48 | 4.8 | 12.00 | 11.57 | 10.9 | 1 | 1.1 | 1.2 | 9 | 0.8 |
| 5 | 5.30 | 5.5 | 5.48 | 5.8 | 15.00 | 14.57 | 13.9 | 1 | 1.1 | 1.2 | 9 | 0.8 |
| 6 | 6.40 | 6.60 | 6.62 | 6.96 | 18.00 | 17.57 | 16.9 | 1.6 | 1.8 | 1.9 | 1.4 | 1.3 |
| 8 | 8.40 | 9.00 | 8.62 | 9.36 | 24.00 | 23.48 | 22.7 | 2 | 2.2 | 2.3 | 1.8 | 1.7 |
| 10 | 10.50 | 11.00 | 10.77 | 11.43 | 30.00 | 29.48 | 28.7 | 2.5 | 2.7 | 2.8 | 2.3 | 2.2 |
| 12 | 13.00 | 13.50 | 13.27 | 13.93 | 37.00 | 36.38 | 35.4 | 3 | 3.3 | 3.6 | 2.7 | 2.4 |
| (14) | 15.00 | 15.50 | 15.27 | 15.93 | 44.00 | 43.38 | 42.4 | 3 | 3.3 | 3.6 | 2.7 | 2.4 |
| 16 | 17.00 | 17.50 | 17.27 | 17.93 | 50.00 | 49.38 | 48.4 | 3 | 3.3 | 3.6 | 2.7 | 2.4 |
| (18) | 19.00 | 20.00 | 19.33 | 20.52 | 56.00 | 55.26 | 54.1 | 4 | 4.3 | 4.6 | 3.7 | 3.4 |
| 20 | 21.00 | 22.00 | 21.33 | 22.52 | 60.00 | 59.26 | 58.1 | 4 | 4.3 | 4.6 | 3.7 | 3.4 |
| (22) | 23.00 | 24.00 | 23.52 | 24.84 | 66.0 | 64.8 | 64.1 | 5 | 5.6 | 6 | 4.4 | 4 |
| 24 | 25.00 | 26.00 | 25.52 | 26.84 | 72.0 | 70.8 | 70.1 | 5 | 5.6 | 6 | 4.4 | 4 |
| (27) | 30.00 | 30.00 | 30.52 | 30.84 | 85.0 | 83.6 | 82.8 | 6 | 6.6 | 7 | 5.4 | 5 |
| 30 | 33.00 | 33.00 | 33.62 | 34 | 92.0 | 90.6 | 89.8 | 6 | 6.6 | 7 | 5.4 | 5 |
| (33) | 36.00 | 36.00 | 36.62 | 37 | 105.0 | 103.6 | 102.8 | 6 | 6.6 | 7 | 5.4 | 5 |
| 36 | 39.00 | 39.00 | 39.62 | 40 | 110.0 | 108.6 | 107.8 | 8 | 9 | 9.2 | 7 | 6.8 |
＊呼びに括弧のついたものは第2選択を表す。
特大形 ― 部品等級Cの形状・寸法

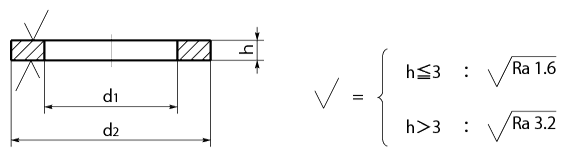

特大形—部品等級Cの形状
| 平座金の呼び径＊ (ねじの呼び径d) |
内径 d1 | 外径 d2 | 厚さ h | ||||
|---|---|---|---|---|---|---|---|
| 基準寸法 (最小) | 最大 | 基準寸法 (最大) | 最小 | 基準寸法 | 最大 | 最小 | |
| 5 | 5.5 | 5.8 | 18.0 | 16.9 | 2 | 2.3 | 1.7 |
| 6 | 6.60 | 6.96 | 22.0 | 20.7 | 2 | 2.3 | 1.7 |
| 8 | 9.00 | 9.36 | 28.0 | 26.7 | 3 | 3.6 | 2.4 |
| 10 | 11.00 | 11.43 | 34.0 | 32.4 | 3 | 3.6 | 2.4 |
| 12 | 13.50 | 13.93 | 44.0 | 42.4 | 4 | 4.6 | 3.4 |
| (14) | 15.50 | 15.93 | 50.0 | 48.4 | 4 | 4.6 | 3.4 |
| 16 | 17.5 | 18.2 | 56.0 | 54.1 | 5 | 6 | 4 |
| (18) | 20.00 | 20.84 | 60.0 | 58.1 | 5 | 6 | 4 |
| 20 | 22.00 | 22.84 | 72.0 | 70.1 | 6 | 7 | 5 |
| (22) | 24.00 | 24.84 | 80.0 | 78.1 | 6 | 7 | 5 |
| 24 | 26.00 | 26.84 | 85.0 | 82.8 | 6 | 7 | 5 |
| (27) | 30.00 | 30.84 | 98.0 | 95.8 | 6 | 7 | 5 |
| 30 | 33 | 34 | 105.0 | 102.8 | 6 | 7 | 5 |
| (33) | 36 | 37 | 115.0 | 112.8 | 8 | 9.2 | 6.8 |
| 36 | 39 | 40 | 125.0 | 122.5 | 8 | 9.2 | 6.8 |
＊呼びに括弧のついたものは第2選択を表す。
