正しい使い方 ここがポイント！

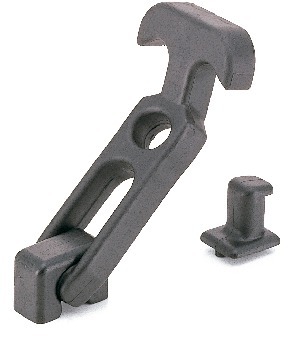

形状図
寸法・CAD・価格
単位 : mm
材質・仕上げ
| F7 | |
|---|---|
| ハンドル | プラスティックラバー（黒） |
| ブラケット・キーパー | ガラス繊維強化ナイロン6（黒） |
特長

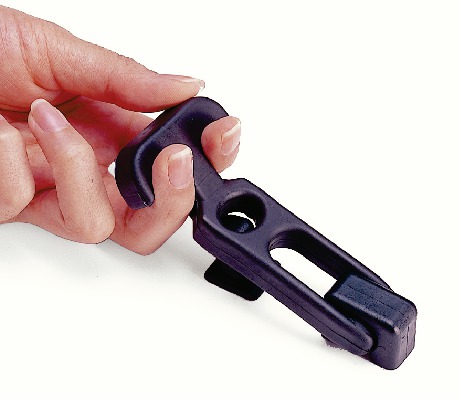

- 頑丈でしかもフレキシブル。振動・衝撃を吸収し、また、ミスアライメントがあっても確実にラッチします。
- 耐蝕性にすぐれ紫外線にも耐える材質。屋外でも使用できます。
- 電気絶縁性があります。
- ラッチをはずした状態でもハンドルはばたつきません。
-
金具が隠れる背面取りつけタイプ、取りつけが簡単な前面取りつけタイプの2種類があります。
F7-＊2----背面取りつけタイプ
F7-＊3----前面取りつけタイプ - 使用可能温度：-30℃～65℃
取りつけ
背面取りつけタイプ：裏側からねじ（M5）で取りつけてください。
ねじ長さ（max.）＝パネル厚さ＋12.7（mm）
前面取りつけタイプ：
表側からねじ（M5）またはリベット（φ5）で取りつけて
ください。

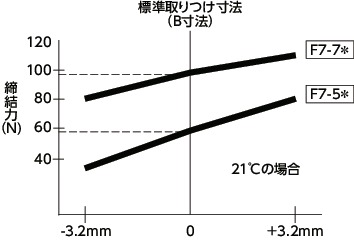

締結力
締結力はB寸法の誤差によって変化します。
