NBK

  • セットカラー

セットカラー - ベアリング固定用 - セットスクリュータイプ

Set Collar for use with Ball Bearing Setscrew Type

NSC-CB

安全上の注意

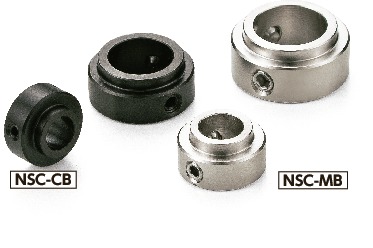

NSC-CBセットカラー - ベアリング固定用 - セットスクリュータイプ

形状図

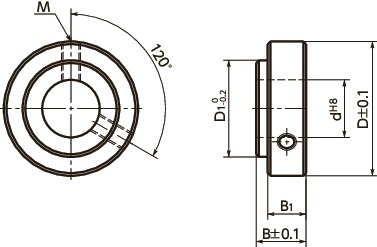

NSC-CBセットカラー - ベアリング固定用 - セットスクリュータイプ寸法図

寸法・CAD・価格

絞り込み

d
すべて
3
4
5
6
8
10
12
15
17
20
25
30
35
40
B
すべて
7.5
9.5
11
13
13.5
15.5
16.5
18.5
Ｄ
すべて
7
8
11
13
18
20
22
25
28
35
38
45
50
60

単位 : mm

品番 d B B1 Ｄ D1 M＊1 適用
ベアリング		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
NSC-3-7-CB 3 7.5 5 7 5 M3 693ZZ・623ZZ 1 410 451 CAD カート 実働1日目出荷
NSC-4-7-CB 4 7.5 5 8 6 M3 694ZZ・624ZZ 2 410 451 CAD カート 実働1日目出荷
NSC-5-7-CB 5 7.5 5 11 7.2 M3 695ZZ・605ZZ・625ZZ 4 520 572 CAD カート 実働1日目出荷
NSC-6-7-CB1 6 7.5 5 13 8.4 M3 606ZZ 4 570 627 CAD カート 実働1日目出荷
NSC-6-7-CB2 6 7.5 5 13 9.2 M3 626ZZ 5 570 627 CAD カート 実働1日目出荷
NSC-6-7-CB3 6 7.5 5 13 8 M3 696ZZ 6 570 627 CAD カート 実働1日目出荷
NSC-8-9-CB1 8 9.5 7 18 11.7 M4 608ZZ 12 610 671 CAD カート 実働1日目出荷
NSC-8-9-CB2 8 9.5 7 18 11.4 M4 628ZZ 11 610 671 CAD カート 実働1日目出荷
NSC-8-9-CB3 8 9.5 7 18 10.4 M4 698ZZ 11 610 671 CAD カート 実働1日目出荷
NSC-10-11-CB1 10 11 8 20 14.2 M5 6000ZZ 16 680 748 CAD カート 実働1日目出荷
NSC-10-11-CB2 10 11 8 20 16.7 M5 6200ZZ 18 680 748 CAD カート 実働1日目出荷
NSC-10-11-CB3 10 11 8 20 13.2 M5 6900ZZ 15 680 748 CAD カート 実働1日目出荷
NSC-12-11-CB1 12 11 8 22 17.2 M5 6001ZZ 19 810 891 CAD カート 実働1日目出荷
NSC-12-11-CB2 12 11 8 22 17.7 M5 6201ZZ 19 810 891 CAD カート 実働1日目出荷
NSC-12-11-CB3 12 11 8 22 15.2 M5 6901ZZ 17 810 891 CAD カート 実働1日目出荷
NSC-15-11-CB1 15 11 8 25 20.2 M5 6002ZZ 22 870 957 CAD カート 実働1日目出荷
NSC-15-11-CB2 15 11 8 25 21.2 M5 6202ZZ 23 870 957 CAD カート 実働1日目出荷
NSC-15-11-CB3 15 11 8 25 18.7 M5 6902ZZ 21 870 957 CAD カート 実働1日目出荷
NSC-17-13-CB1 17 13 10 28 22.2 M6 6003ZZ 33 1,020 1,122 CAD カート 実働1日目出荷
NSC-17-13-CB2 17 13 10 28 24.2 M6 6203ZZ 35 1,020 1,122 CAD カート 実働1日目出荷
NSC-17-13-CB3 17 13 10 28 20.2 M6 6903ZZ 31 1,020 1,122 CAD カート 実働1日目出荷
NSC-20-13-CB1 20 13 10 35 25.2 M6 6004ZZ 52 1,080 1,188 CAD カート 実働1日目出荷
NSC-20-13-CB2 20 13 10 35 27.2 M6 6204ZZ 54 1,080 1,188 CAD カート 実働1日目出荷
NSC-20-13-CB3 20 13 10 35 24.7 M6 6904ZZ 52 1,080 1,188 CAD カート 実働1日目出荷
NSC-25-13-CB1 25 13.5 10 38 31.2 M6 6005ZZ 55 1,190 1,309 CAD カート 実働1日目出荷
NSC-25-13-CB2 25 13.5 10 38 33.2 M6 6205ZZ 58 1,190 1,309 CAD カート 実働1日目出荷
NSC-25-13-CB3 25 13.5 10 38 30.2 M6 6905ZZ 54 1,190 1,309 CAD カート 実働1日目出荷
NSC-30-15-CB1 30 15.5 12 45 38.2 M8 6006ZZ 90 1,360 1,496 CAD カート 実働1日目出荷
NSC-30-15-CB2 30 15.5 12 45 40.2 M8 6206ZZ 94 1,360 1,496 CAD カート 実働1日目出荷
NSC-30-15-CB3 30 15.5 12 45 35.2 M8 6906ZZ 86 1,360 1,496 CAD カート 実働1日目出荷
NSC-35-16-CB1 35 16.5 12 50 43.2 M8 6007ZZ 106 1,740 1,914 CAD カート 実働1日目出荷
NSC-35-16-CB2 35 16.5 12 50 46.2 M8 6207ZZ 114 1,740 1,914 CAD カート 実働1日目出荷
NSC-35-16-CB3 35 16.5 12 50 41.2 M8 6907ZZ 101 1,740 1,914 CAD カート 実働1日目出荷
NSC-40-18-CB1 40 18.5 14 60 48.2 M10 6008ZZ 183 2,390 2,629 CAD カート 実働1日目出荷
NSC-40-18-CB2 40 18.5 14 60 52.2 M10 6208ZZ 195 2,390 2,629 CAD カート 実働1日目出荷
NSC-40-18-CB3 40 18.5 14 60 46.2 M10 6908ZZ 179 2,390 2,629 CAD カート 実働1日目出荷
品番 d B B1 Ｄ D1 M＊1 適用
ベアリング		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
NSC-3-7-CB 3 7.5 5 7 5 M3 693ZZ・623ZZ 1 410 451 CAD カート 実働1日目出荷
NSC-4-7-CB 4 7.5 5 8 6 M3 694ZZ・624ZZ 2 410 451 CAD カート 実働1日目出荷
NSC-5-7-CB 5 7.5 5 11 7.2 M3 695ZZ・605ZZ・625ZZ 4 520 572 CAD カート 実働1日目出荷
NSC-6-7-CB1 6 7.5 5 13 8.4 M3 606ZZ 4 570 627 CAD カート 実働1日目出荷
NSC-6-7-CB2 6 7.5 5 13 9.2 M3 626ZZ 5 570 627 CAD カート 実働1日目出荷
NSC-6-7-CB3 6 7.5 5 13 8 M3 696ZZ 6 570 627 CAD カート 実働1日目出荷
NSC-8-9-CB1 8 9.5 7 18 11.7 M4 608ZZ 12 610 671 CAD カート 実働1日目出荷
NSC-8-9-CB2 8 9.5 7 18 11.4 M4 628ZZ 11 610 671 CAD カート 実働1日目出荷
NSC-8-9-CB3 8 9.5 7 18 10.4 M4 698ZZ 11 610 671 CAD カート 実働1日目出荷
NSC-10-11-CB1 10 11 8 20 14.2 M5 6000ZZ 16 680 748 CAD カート 実働1日目出荷
NSC-10-11-CB2 10 11 8 20 16.7 M5 6200ZZ 18 680 748 CAD カート 実働1日目出荷
NSC-10-11-CB3 10 11 8 20 13.2 M5 6900ZZ 15 680 748 CAD カート 実働1日目出荷
NSC-12-11-CB1 12 11 8 22 17.2 M5 6001ZZ 19 810 891 CAD カート 実働1日目出荷
NSC-12-11-CB2 12 11 8 22 17.7 M5 6201ZZ 19 810 891 CAD カート 実働1日目出荷
NSC-12-11-CB3 12 11 8 22 15.2 M5 6901ZZ 17 810 891 CAD カート 実働1日目出荷
NSC-15-11-CB1 15 11 8 25 20.2 M5 6002ZZ 22 870 957 CAD カート 実働1日目出荷
NSC-15-11-CB2 15 11 8 25 21.2 M5 6202ZZ 23 870 957 CAD カート 実働1日目出荷
NSC-15-11-CB3 15 11 8 25 18.7 M5 6902ZZ 21 870 957 CAD カート 実働1日目出荷
NSC-17-13-CB1 17 13 10 28 22.2 M6 6003ZZ 33 1,020 1,122 CAD カート 実働1日目出荷
NSC-17-13-CB2 17 13 10 28 24.2 M6 6203ZZ 35 1,020 1,122 CAD カート 実働1日目出荷
NSC-17-13-CB3 17 13 10 28 20.2 M6 6903ZZ 31 1,020 1,122 CAD カート 実働1日目出荷
NSC-20-13-CB1 20 13 10 35 25.2 M6 6004ZZ 52 1,080 1,188 CAD カート 実働1日目出荷
NSC-20-13-CB2 20 13 10 35 27.2 M6 6204ZZ 54 1,080 1,188 CAD カート 実働1日目出荷
NSC-20-13-CB3 20 13 10 35 24.7 M6 6904ZZ 52 1,080 1,188 CAD カート 実働1日目出荷
NSC-25-13-CB1 25 13.5 10 38 31.2 M6 6005ZZ 55 1,190 1,309 CAD カート 実働1日目出荷
NSC-25-13-CB2 25 13.5 10 38 33.2 M6 6205ZZ 58 1,190 1,309 CAD カート 実働1日目出荷
NSC-25-13-CB3 25 13.5 10 38 30.2 M6 6905ZZ 54 1,190 1,309 CAD カート 実働1日目出荷
NSC-30-15-CB1 30 15.5 12 45 38.2 M8 6006ZZ 90 1,360 1,496 CAD カート 実働1日目出荷
NSC-30-15-CB2 30 15.5 12 45 40.2 M8 6206ZZ 94 1,360 1,496 CAD カート 実働1日目出荷
NSC-30-15-CB3 30 15.5 12 45 35.2 M8 6906ZZ 86 1,360 1,496 CAD カート 実働1日目出荷
NSC-35-16-CB1 35 16.5 12 50 43.2 M8 6007ZZ 106 1,740 1,914 CAD カート 実働1日目出荷
NSC-35-16-CB2 35 16.5 12 50 46.2 M8 6207ZZ 114 1,740 1,914 CAD カート 実働1日目出荷
NSC-35-16-CB3 35 16.5 12 50 41.2 M8 6907ZZ 101 1,740 1,914 CAD カート 実働1日目出荷
NSC-40-18-CB1 40 18.5 14 60 48.2 M10 6008ZZ 183 2,390 2,629 CAD カート 実働1日目出荷
NSC-40-18-CB2 40 18.5 14 60 52.2 M10 6208ZZ 195 2,390 2,629 CAD カート 実働1日目出荷
NSC-40-18-CB3 40 18.5 14 60 46.2 M10 6908ZZ 179 2,390 2,629 CAD カート 実働1日目出荷
品番 d B B1 Ｄ D1 M＊1 適用
ベアリング		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
NSC-3-7-CB 3 7.5 5 7 5 M3 693ZZ・623ZZ 1 410 451 CAD カート 実働1日目出荷
NSC-4-7-CB 4 7.5 5 8 6 M3 694ZZ・624ZZ 2 410 451 CAD カート 実働1日目出荷
NSC-5-7-CB 5 7.5 5 11 7.2 M3 695ZZ・605ZZ・625ZZ 4 520 572 CAD カート 実働1日目出荷
NSC-6-7-CB1 6 7.5 5 13 8.4 M3 606ZZ 4 570 627 CAD カート 実働1日目出荷
NSC-6-7-CB2 6 7.5 5 13 9.2 M3 626ZZ 5 570 627 CAD カート 実働1日目出荷
NSC-6-7-CB3 6 7.5 5 13 8 M3 696ZZ 6 570 627 CAD カート 実働1日目出荷
NSC-8-9-CB1 8 9.5 7 18 11.7 M4 608ZZ 12 610 671 CAD カート 実働1日目出荷
NSC-8-9-CB2 8 9.5 7 18 11.4 M4 628ZZ 11 610 671 CAD カート 実働1日目出荷
NSC-8-9-CB3 8 9.5 7 18 10.4 M4 698ZZ 11 610 671 CAD カート 実働1日目出荷
NSC-10-11-CB1 10 11 8 20 14.2 M5 6000ZZ 16 680 748 CAD カート 実働1日目出荷
NSC-10-11-CB2 10 11 8 20 16.7 M5 6200ZZ 18 680 748 CAD カート 実働1日目出荷
NSC-10-11-CB3 10 11 8 20 13.2 M5 6900ZZ 15 680 748 CAD カート 実働1日目出荷
NSC-12-11-CB1 12 11 8 22 17.2 M5 6001ZZ 19 810 891 CAD カート 実働1日目出荷
NSC-12-11-CB2 12 11 8 22 17.7 M5 6201ZZ 19 810 891 CAD カート 実働1日目出荷
NSC-12-11-CB3 12 11 8 22 15.2 M5 6901ZZ 17 810 891 CAD カート 実働1日目出荷
NSC-15-11-CB1 15 11 8 25 20.2 M5 6002ZZ 22 870 957 CAD カート 実働1日目出荷
NSC-15-11-CB2 15 11 8 25 21.2 M5 6202ZZ 23 870 957 CAD カート 実働1日目出荷
NSC-15-11-CB3 15 11 8 25 18.7 M5 6902ZZ 21 870 957 CAD カート 実働1日目出荷
NSC-17-13-CB1 17 13 10 28 22.2 M6 6003ZZ 33 1,020 1,122 CAD カート 実働1日目出荷
NSC-17-13-CB2 17 13 10 28 24.2 M6 6203ZZ 35 1,020 1,122 CAD カート 実働1日目出荷
NSC-17-13-CB3 17 13 10 28 20.2 M6 6903ZZ 31 1,020 1,122 CAD カート 実働1日目出荷
NSC-20-13-CB1 20 13 10 35 25.2 M6 6004ZZ 52 1,080 1,188 CAD カート 実働1日目出荷
NSC-20-13-CB2 20 13 10 35 27.2 M6 6204ZZ 54 1,080 1,188 CAD カート 実働1日目出荷
NSC-20-13-CB3 20 13 10 35 24.7 M6 6904ZZ 52 1,080 1,188 CAD カート 実働1日目出荷
NSC-25-13-CB1 25 13.5 10 38 31.2 M6 6005ZZ 55 1,190 1,309 CAD カート 実働1日目出荷
NSC-25-13-CB2 25 13.5 10 38 33.2 M6 6205ZZ 58 1,190 1,309 CAD カート 実働1日目出荷
NSC-25-13-CB3 25 13.5 10 38 30.2 M6 6905ZZ 54 1,190 1,309 CAD カート 実働1日目出荷
NSC-30-15-CB1 30 15.5 12 45 38.2 M8 6006ZZ 90 1,360 1,496 CAD カート 実働1日目出荷
NSC-30-15-CB2 30 15.5 12 45 40.2 M8 6206ZZ 94 1,360 1,496 CAD カート 実働1日目出荷
NSC-30-15-CB3 30 15.5 12 45 35.2 M8 6906ZZ 86 1,360 1,496 CAD カート 実働1日目出荷
NSC-35-16-CB1 35 16.5 12 50 43.2 M8 6007ZZ 106 1,740 1,914 CAD カート 実働1日目出荷
NSC-35-16-CB2 35 16.5 12 50 46.2 M8 6207ZZ 114 1,740 1,914 CAD カート 実働1日目出荷
NSC-35-16-CB3 35 16.5 12 50 41.2 M8 6907ZZ 101 1,740 1,914 CAD カート 実働1日目出荷
NSC-40-18-CB1 40 18.5 14 60 48.2 M10 6008ZZ 183 2,390 2,629 CAD カート 実働1日目出荷
NSC-40-18-CB2 40 18.5 14 60 52.2 M10 6208ZZ 195 2,390 2,629 CAD カート 実働1日目出荷
NSC-40-18-CB3 40 18.5 14 60 46.2 M10 6908ZZ 179 2,390 2,629 CAD カート 実働1日目出荷
品番 d B B1 Ｄ D1 M＊1 適用
ベアリング		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
NSC-3-7-CB 3 7.5 5 7 5 M3 693ZZ・623ZZ 1 410 451 CAD カート 実働1日目出荷
NSC-4-7-CB 4 7.5 5 8 6 M3 694ZZ・624ZZ 2 410 451 CAD カート 実働1日目出荷
NSC-5-7-CB 5 7.5 5 11 7.2 M3 695ZZ・605ZZ・625ZZ 4 520 572 CAD カート 実働1日目出荷
NSC-6-7-CB1 6 7.5 5 13 8.4 M3 606ZZ 4 570 627 CAD カート 実働1日目出荷
NSC-6-7-CB2 6 7.5 5 13 9.2 M3 626ZZ 5 570 627 CAD カート 実働1日目出荷
NSC-6-7-CB3 6 7.5 5 13 8 M3 696ZZ 6 570 627 CAD カート 実働1日目出荷
NSC-8-9-CB1 8 9.5 7 18 11.7 M4 608ZZ 12 610 671 CAD カート 実働1日目出荷
NSC-8-9-CB2 8 9.5 7 18 11.4 M4 628ZZ 11 610 671 CAD カート 実働1日目出荷
NSC-8-9-CB3 8 9.5 7 18 10.4 M4 698ZZ 11 610 671 CAD カート 実働1日目出荷
NSC-10-11-CB1 10 11 8 20 14.2 M5 6000ZZ 16 680 748 CAD カート 実働1日目出荷
NSC-10-11-CB2 10 11 8 20 16.7 M5 6200ZZ 18 680 748 CAD カート 実働1日目出荷
NSC-10-11-CB3 10 11 8 20 13.2 M5 6900ZZ 15 680 748 CAD カート 実働1日目出荷
NSC-12-11-CB1 12 11 8 22 17.2 M5 6001ZZ 19 810 891 CAD カート 実働1日目出荷
NSC-12-11-CB2 12 11 8 22 17.7 M5 6201ZZ 19 810 891 CAD カート 実働1日目出荷
NSC-12-11-CB3 12 11 8 22 15.2 M5 6901ZZ 17 810 891 CAD カート 実働1日目出荷
NSC-15-11-CB1 15 11 8 25 20.2 M5 6002ZZ 22 870 957 CAD カート 実働1日目出荷
NSC-15-11-CB2 15 11 8 25 21.2 M5 6202ZZ 23 870 957 CAD カート 実働1日目出荷
NSC-15-11-CB3 15 11 8 25 18.7 M5 6902ZZ 21 870 957 CAD カート 実働1日目出荷
NSC-17-13-CB1 17 13 10 28 22.2 M6 6003ZZ 33 1,020 1,122 CAD カート 実働1日目出荷
NSC-17-13-CB2 17 13 10 28 24.2 M6 6203ZZ 35 1,020 1,122 CAD カート 実働1日目出荷
NSC-17-13-CB3 17 13 10 28 20.2 M6 6903ZZ 31 1,020 1,122 CAD カート 実働1日目出荷
NSC-20-13-CB1 20 13 10 35 25.2 M6 6004ZZ 52 1,080 1,188 CAD カート 実働1日目出荷
NSC-20-13-CB2 20 13 10 35 27.2 M6 6204ZZ 54 1,080 1,188 CAD カート 実働1日目出荷
NSC-20-13-CB3 20 13 10 35 24.7 M6 6904ZZ 52 1,080 1,188 CAD カート 実働1日目出荷
NSC-25-13-CB1 25 13.5 10 38 31.2 M6 6005ZZ 55 1,190 1,309 CAD カート 実働1日目出荷
NSC-25-13-CB2 25 13.5 10 38 33.2 M6 6205ZZ 58 1,190 1,309 CAD カート 実働1日目出荷
NSC-25-13-CB3 25 13.5 10 38 30.2 M6 6905ZZ 54 1,190 1,309 CAD カート 実働1日目出荷
NSC-30-15-CB1 30 15.5 12 45 38.2 M8 6006ZZ 90 1,360 1,496 CAD カート 実働1日目出荷
NSC-30-15-CB2 30 15.5 12 45 40.2 M8 6206ZZ 94 1,360 1,496 CAD カート 実働1日目出荷
NSC-30-15-CB3 30 15.5 12 45 35.2 M8 6906ZZ 86 1,360 1,496 CAD カート 実働1日目出荷
NSC-35-16-CB1 35 16.5 12 50 43.2 M8 6007ZZ 106 1,740 1,914 CAD カート 実働1日目出荷
NSC-35-16-CB2 35 16.5 12 50 46.2 M8 6207ZZ 114 1,740 1,914 CAD カート 実働1日目出荷
NSC-35-16-CB3 35 16.5 12 50 41.2 M8 6907ZZ 101 1,740 1,914 CAD カート 実働1日目出荷
NSC-40-18-CB1 40 18.5 14 60 48.2 M10 6008ZZ 183 2,390 2,629 CAD カート 実働1日目出荷
NSC-40-18-CB2 40 18.5 14 60 52.2 M10 6208ZZ 195 2,390 2,629 CAD カート 実働1日目出荷
NSC-40-18-CB3 40 18.5 14 60 46.2 M10 6908ZZ 179 2,390 2,629 CAD カート 実働1日目出荷

●六角穴付き止めねじが付属しています。
＊1：　軸穴径がφ5以下の場合は1ヶ所です。

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

正しい使い方　ここがポイント！

動画はNSC-CP2（NSC-CP2）を用いた例です。本商品でも同様の操作で使用できます。


材質・仕上げ

NSC-CB NSC-MB
本体 S45C
四三酸化鉄皮膜（黒）		 S45C
無電解
ニッケルメッキ
六角穴付き
止めねじ		 SCM435
四三酸化鉄皮膜（黒）		 SUSXM7

特長

  • ベアリング固定用のセットカラー。
  • 本体の凸部で、ベアリングの内輪のみを押さえて固定できます。
  • シャフトにスナップリングなどの固定が困難な場合のベアリングの固定に最適です。
  • シャフトへの締結はセットスクリューで行います。

関連サービス

商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

セットカラーを他の条件で探す

材質を選ぶ

ステンレス スティール(無電解ニッケルメッキ)

固定方法を選ぶ

セットスクリュータイプ クランピングタイプ スプリットタイプ クランピングタイプ（ベアリング固定用）

固定穴の有無を選ぶ

固定穴つき

適用軸径を選ぶ

φ13 φ14 φ16 φ18 φ22 φ28 φ32 φ38 φ45 φ50

セットカラーにはこのような商品があります

NSC-C

品名

セットカラー - セットスクリュータイプ

品番

NSC-C

特長

セットスクリュータイプ

NSC-M

品名

セットカラー - セットスクリュータイプ

品番

NSC-M

特長

セットスクリュータイプ

NSC-MB

品名

セットカラー - ベアリング固定用 - セットスクリュータイプ

品番

NSC-MB

特長

ベアリング内輪固定用
セットスクリュータイプ

NSC-SB

品名

セットカラー（ステンレス製） - ベアリング固定用 - セットスクリュータイプ

品番

NSC-SB

特長

ベアリング内輪固定用
セットスクリュータイプ

機械要素部品にはこのような商品があります

構造部品

構造部品

ポジショニングブラケット

ポジショニングブラケット

回転ハンドル・クランクハンドル

回転ハンドル・クランクハンドル

アジャスタ（レベリングアジャスタ・レベルアジャスター）・水平器

アジャスタ（レベリングアジャスタ・レベルアジャスター）・水平器
