セットカラー - ベアリング固定用 - セットスクリュータイプ

Set Collar for use with Ball Bearing Setscrew Type

NSC-MB

安全上の注意

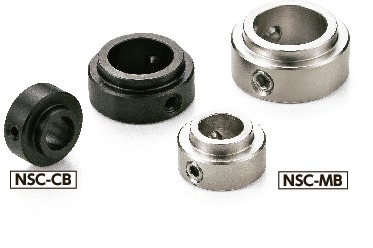

NSC-MBセットカラー - ベアリング固定用 - セットスクリュータイプ

形状図

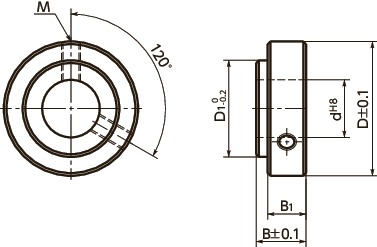

NSC-MBセットカラー - ベアリング固定用 - セットスクリュータイプ寸法図

寸法・CAD・価格

絞り込み

d
すべて
3
4
5
6
8
10
12
15
17
20
25
30
35
40
B
すべて
7.5
9.5
11
13
13.5
15.5
16.5
18.5
Ｄ
すべて
7
8
11
13
18
20
22
25
28
35
38
45
50
60

単位 : mm

品番 d B B1 Ｄ D1 M＊1 適用
ベアリング		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
NSC-3-7-MB 3 7.5 5 7 5 M3 693ZZ・623ZZ 1 440 484 CAD カート 実働1日目出荷
NSC-4-7-MB 4 7.5 5 8 6 M3 694ZZ・624ZZ 2 440 484 CAD カート 実働1日目出荷
NSC-5-7-MB 5 7.5 5 11 7.2 M3 695ZZ・605ZZ・625ZZ 3 550 605 CAD カート 実働1日目出荷
NSC-6-7-MB1 6 7.5 5 13 8.4 M3 606ZZ 4 610 671 CAD カート 実働1日目出荷
NSC-6-7-MB2 6 7.5 5 13 9.2 M3 626ZZ 5 610 671 CAD カート 実働1日目出荷
NSC-6-7-MB3 6 7.5 5 13 8 M3 696ZZ 4 610 671 CAD カート 実働1日目出荷
NSC-8-9-MB1 8 9.5 7 18 11.7 M4 608ZZ 11 720 792 CAD カート 実働1日目出荷
NSC-8-9-MB2 8 9.5 7 18 11.4 M4 628ZZ 12 720 792 CAD カート 実働1日目出荷
NSC-8-9-MB3 8 9.5 7 18 10.4 M4 698ZZ 11 720 792 CAD カート 実働1日目出荷
NSC-10-11-MB1 10 11 8 20 14.2 M5 6000ZZ 16 810 891 CAD カート 実働1日目出荷
NSC-10-11-MB2 10 11 8 20 16.7 M5 6200ZZ 17 810 891 CAD カート 実働1日目出荷
NSC-10-11-MB3 10 11 8 20 13.2 M5 6900ZZ 15 810 891 CAD カート 実働1日目出荷
NSC-12-11-MB1 12 11 8 22 17.2 M5 6001ZZ 19 870 957 CAD カート 実働1日目出荷
NSC-12-11-MB2 12 11 8 22 17.7 M5 6201ZZ 19 870 957 CAD カート 実働1日目出荷
NSC-12-11-MB3 12 11 8 22 15.2 M5 6901ZZ 18 870 957 CAD カート 実働1日目出荷
NSC-15-11-MB1 15 11 8 25 20.2 M5 6002ZZ 22 990 1,089 CAD カート 実働1日目出荷
NSC-15-11-MB2 15 11 8 25 21.2 M5 6202ZZ 23 990 1,089 CAD カート 実働1日目出荷
NSC-15-11-MB3 15 11 8 25 18.7 M5 6902ZZ 23 990 1,089 CAD カート 実働1日目出荷
NSC-17-13-MB1 17 13 10 28 22.2 M6 6003ZZ 33 1,120 1,232 CAD カート 実働1日目出荷
NSC-17-13-MB2 17 13 10 28 24.2 M6 6203ZZ 35 1,120 1,232 CAD カート 実働1日目出荷
NSC-17-13-MB3 17 13 10 28 20.2 M6 6903ZZ 32 1,120 1,232 CAD カート 実働1日目出荷
NSC-20-13-MB1 20 13 10 35 25.2 M6 6004ZZ 52 1,190 1,309 CAD カート 実働1日目出荷
NSC-20-13-MB2 20 13 10 35 27.2 M6 6204ZZ 55 1,190 1,309 CAD カート 実働1日目出荷
NSC-20-13-MB3 20 13 10 35 24.7 M6 6904ZZ 52 1,190 1,309 CAD カート 実働1日目出荷
NSC-25-13-MB1 25 13.5 10 38 31.2 M6 6005ZZ 55 1,360 1,496 CAD カート 実働1日目出荷
NSC-25-13-MB2 25 13.5 10 38 33.2 M6 6205ZZ 58 1,360 1,496 CAD カート 実働1日目出荷
NSC-25-13-MB3 25 13.5 10 38 30.2 M6 6905ZZ 54 1,360 1,496 CAD カート 実働1日目出荷
NSC-30-15-MB1 30 15.5 12 45 38.2 M8 6006ZZ 91 1,570 1,727 CAD カート 実働1日目出荷
NSC-30-15-MB2 30 15.5 12 45 40.2 M8 6206ZZ 94 1,570 1,727 CAD カート 実働1日目出荷
NSC-30-15-MB3 30 15.5 12 45 35.2 M8 6906ZZ 85 1,570 1,727 CAD カート 実働1日目出荷
NSC-35-16-MB1 35 16.5 12 50 43.2 M8 6007ZZ 108 1,910 2,101 CAD カート 実働1日目出荷
NSC-35-16-MB2 35 16.5 12 50 46.2 M8 6207ZZ 115 1,910 2,101 CAD カート 実働1日目出荷
NSC-35-16-MB3 35 16.5 12 50 41.2 M8 6907ZZ 103 1,910 2,101 CAD カート 実働1日目出荷
NSC-40-18-MB1 40 18.5 14 60 48.2 M10 6008ZZ 184 2,630 2,893 CAD カート 実働1日目出荷
NSC-40-18-MB2 40 18.5 14 60 52.2 M10 6208ZZ 195 2,630 2,893 CAD カート 実働1日目出荷
NSC-40-18-MB3 40 18.5 14 60 46.2 M10 6908ZZ 178 2,630 2,893 CAD カート 実働1日目出荷

●六角穴付き止めねじが付属しています。
＊1：　軸穴径がφ5以下の場合は1ヶ所です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

正しい使い方　ここがポイント！

動画はNSC-CP2（NSC-CP2）を用いた例です。本商品でも同様の操作で使用できます。


材質・仕上げ

NSC-MB
本体 S45C
無電解
ニッケルメッキ
六角穴付き
止めねじ		 SUSXM7

特長

  • ベアリング固定用のセットカラー。
  • 本体の凸部で、ベアリングの内輪のみを押さえて固定できます。
  • シャフトにスナップリングなどの固定が困難な場合のベアリングの固定に最適です。
  • シャフトへの締結はセットスクリューで行います。
