NBK

  • セットカラー

セットカラー - ベアリング固定用 - クランピングタイプ

Set Collar for use with Ball Bearing Clamping Type

NSCS-CB

安全上の注意

NSCS-CBセットカラー - ベアリング固定用 - クランピングタイプ

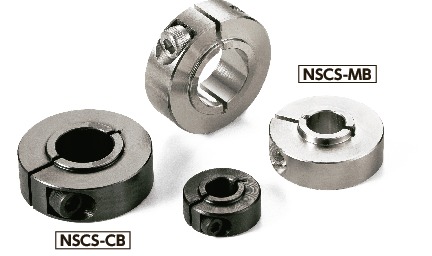

形状図

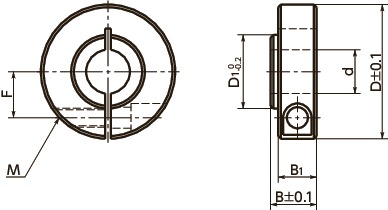

NSCS-CBセットカラー - ベアリング固定用 - クランピングタイプ寸法図

寸法・CAD・価格

絞り込み

d
すべて
3
4
5
6
8
10
12
15
17
20
25
30
35
40
B
すべて
8.5
11
12
15
17
D
すべて
15
20
30
35
40
45
55
60
70

単位 : mm

品番 d B B1 D D1 F M 適用ベアリング 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
NSCS-3-8-CB 3 8.5 7.5 15 5 4.5 M3 693ZZ・623ZZ 9 1,120 1,232 CAD カート 実働1日目出荷
NSCS-4-8-CB 4 8.5 7.5 15 6 4.5 M3 694ZZ・624ZZ 9 1,120 1,232 CAD カート 実働1日目出荷
NSCS-5-8-CB 5 8.5 7.5 20 7.2 6 M3 695ZZ・605ZZ・625ZZ 15 1,120 1,232 CAD カート 実働1日目出荷
NSCS-6-8-CB1 6 8.5 7.5 20 9.4 6.5 M3 606ZZ 15 1,190 1,309 CAD カート 実働1日目出荷
NSCS-6-8-CB2 6 8.5 7.5 20 9.7 6.5 M3 626ZZ 15 1,190 1,309 CAD カート 実働1日目出荷
NSCS-6-8-CB3 6 8.5 7.5 20 9.1 6.5 M3 696ZZ 15 1,190 1,309 CAD カート 実働1日目出荷
NSCS-8-8-CB1 8 8.5 7.5 20 11.7 7 M3 608ZZ 14 1,280 1,408 CAD カート 実働1日目出荷
NSCS-8-8-CB2 8 8.5 7.5 20 13.2 7 M3 628ZZ 15 1,280 1,408 CAD カート 実働1日目出荷
NSCS-8-8-CB3 8 8.5 7.5 20 11.2 7 M3 698ZZ 15 1,280 1,408 CAD カート 実働1日目出荷
NSCS-10-11-CB1 10 11 9 30 14.7 9 M4 6000ZZ 41 1,340 1,474 CAD カート 実働1日目出荷
NSCS-10-11-CB2 10 11 9 30 17.2 9 M4 6200ZZ 42 1,340 1,474 CAD カート 実働1日目出荷
NSCS-10-11-CB3 10 11 9 30 14.2 9 M4 6900ZZ 42 1,340 1,474 CAD カート 実働1日目出荷
NSCS-12-11-CB1 12 11 9 30 17.2 10 M4 6001ZZ 39 1,430 1,573 CAD カート 実働1日目出荷
NSCS-12-11-CB2 12 11 9 30 18.7 10 M4 6201ZZ 41 1,430 1,573 CAD カート 実働1日目出荷
NSCS-12-11-CB3 12 11 9 30 16.2 10 M4 6901ZZ 41 1,430 1,573 CAD カート 実働1日目出荷
NSCS-15-12-CB1 15 12 11 35 20.2 12 M5 6002ZZ 58 1,570 1,727 CAD カート 実働1日目出荷
NSCS-15-12-CB2 15 12 11 35 21.7 12 M5 6202ZZ 59 1,570 1,727 CAD カート 実働1日目出荷
NSCS-15-12-CB3 15 12 11 35 19.2 12 M5 6902ZZ 58 1,570 1,727 CAD カート 実働1日目出荷
NSCS-17-12-CB1 17 12 11 35 22.2 13 M5 6003ZZ 56 1,570 1,727 CAD カート 実働1日目出荷
NSCS-17-12-CB2 17 12 11 35 24.2 13 M5 6203ZZ 56 1,570 1,727 CAD カート 実働1日目出荷
NSCS-17-12-CB3 17 12 11 35 21.2 13 M5 6903ZZ 55 1,570 1,727 CAD カート 実働1日目出荷
NSCS-20-12-CB1 20 12 11 40 27.2 14 M5 6004ZZ 72 1,740 1,914 CAD カート 実働1日目出荷
NSCS-20-12-CB2 20 12 11 40 29.2 14 M5 6204ZZ 73 1,740 1,914 CAD カート 実働1日目出荷
NSCS-20-12-CB3 20 12 11 40 25.2 14 M5 6904ZZ 70 1,740 1,914 CAD カート 実働1日目出荷
NSCS-25-15-CB1 25 15 13 45 31.7 17 M5 6005ZZ 111 1,830 2,013 CAD カート 実働1日目出荷
NSCS-25-15-CB2 25 15 13 45 33.2 17 M5 6205ZZ 110 1,830 2,013 CAD カート 実働1日目出荷
NSCS-25-15-CB3 25 15 13 45 30.2 17 M5 6905ZZ 109 1,830 2,013 CAD カート 実働1日目出荷
NSCS-30-15-CB1 30 15 13 55 38.2 20 M6 6006ZZ 167 2,300 2,530 CAD カート 実働1日目出荷
NSCS-30-15-CB2 30 15 13 55 40.2 20 M6 6206ZZ 167 2,300 2,530 CAD カート 実働1日目出荷
NSCS-30-15-CB3 30 15 13 55 35.2 20 M6 6906ZZ 165 2,300 2,530 CAD カート 実働1日目出荷
NSCS-35-15-CB1 35 15 13 60 43.2 23 M6 6007ZZ 187 2,390 2,629 CAD カート 実働1日目出荷
NSCS-35-15-CB2 35 15 13 60 46.2 23 M6 6207ZZ 191 2,390 2,629 CAD カート 実働1日目出荷
NSCS-35-15-CB3 35 15 13 60 41.2 23 M6 6907ZZ 184 2,390 2,629 CAD カート 実働1日目出荷
NSCS-40-17-CB1 40 17 15 70 48.2 26 M8 6008ZZ 293 3,030 3,333 CAD カート 実働1日目出荷
NSCS-40-17-CB2 40 17 15 70 52.2 26 M8 6208ZZ 298 3,030 3,333 CAD カート 実働1日目出荷
NSCS-40-17-CB3 40 17 15 70 46.2 26 M8 6908ZZ 300 3,030 3,333 CAD カート 実働1日目出荷

●六角穴付きボルトが付属しています。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

正しい使い方　ここがポイント！

動画はNSCS-CP2（NSCS-CP2）を用いた例です。本商品でも同様の操作で使用できます。


材質・仕上げ

NSCS-CB
本体 S45C
四三酸化鉄皮膜（黒）
六角穴付きボルト SCM435
四三酸化鉄皮膜（黒）

特長

  • ベアリング固定用のセットカラー。
  • 本体の凸部で、ベアリングの内輪のみを押さえて固定できます。
  • シャフトにスナップリングなどの固定が困難な場合のベアリングの固定に最適です。
  • クランピングタイプ。取りつけ・取りはずしが容易。しかもシャフトを傷つけません。
