NBK

  • セットカラー

セットカラー - クランピングタイプ

Set Collar Clamping Type

NSCS-S

カタログPDF シャフト保持試験

安全上の注意

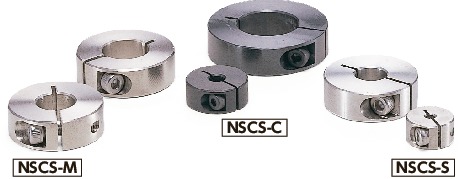

NSCS-Sセットカラー - クランピングタイプ

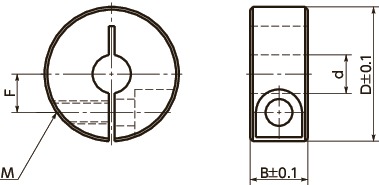

形状図

NSCS-Sセットカラー - クランピングタイプ寸法図

寸法・CAD・価格

絞り込み

d
すべて
3
4
5
6
8
10
12
13
15
16
17
18
20
25
30
35
40
45
50
B
すべて
8
6
10
12
15
18
22
Ｄ
すべて
15
16
20
18
22
25
28
30
35
32
40
45
42
50
55
60
70
65
75
80
85

単位 : mm

品番 d B Ｄ F M 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
NSCS-3-8-S 3 8 15 4.5 M3 10 1,150 1,265 CAD カート 実働1日目出荷
NSCS-4-8-S 4 8 15 4.5 M3 9 1,170 1,287 CAD カート 実働1日目出荷
NSCS-5-6-S 5 6 16 5 M2.6 8 1,250 1,375 CAD カート 実働1日目出荷
NSCS-5-8-S 5 8 20 6 M3 17 1,250 1,375 CAD カート 実働1日目出荷
NSCS-5-10-S 5 10 20 6 M4 21 1,250 1,375 CAD カート 実働1日目出荷
NSCS-6-6-S 6 6 18 6 M2.6 10 1,280 1,408 CAD カート 実働1日目出荷
NSCS-6-8-S 6 8 20 6 M3 16 1,280 1,408 CAD カート 実働1日目出荷
NSCS-6-10-S 6 10 20 6 M4 20 1,280 1,408 CAD カート 実働1日目出荷
NSCS-8-6-S 8 6 22 7 M2.6 14 1,430 1,573 CAD カート 実働1日目出荷
NSCS-8-8-S 8 8 25 8 M3 25 1,430 1,573 CAD カート 実働1日目出荷
NSCS-8-10-S 8 10 25 8 M4 32 1,430 1,573 CAD カート 実働1日目出荷
NSCS-8-12-S 8 12 28 8.5 M5 49 1,430 1,573 CAD カート 実働1日目出荷
NSCS-8-15-S 8 15 30 9 M6 70 1,430 1,573 CAD カート 実働1日目出荷
NSCS-10-6-S 10 6 25 8 M2.6 17 1,530 1,683 CAD カート 実働1日目出荷
NSCS-10-10-S 10 10 30 9 M4 45 1,530 1,683 CAD カート 実働1日目出荷
NSCS-10-12-S 10 12 30 9 M5 54 1,530 1,683 CAD カート 実働1日目出荷
NSCS-10-15-S 10 15 35 10 M6 94 1,530 1,683 CAD カート 実働1日目出荷
NSCS-12-6-S 12 6 25 9 M2.6 16 1,570 1,727 CAD カート 実働1日目出荷
NSCS-12-10-S 12 10 30 10 M4 43 1,570 1,727 CAD カート 実働1日目出荷
NSCS-12-12-S 12 12 30 10 M5 52 1,570 1,727 CAD カート 実働1日目出荷
NSCS-12-15-S 12 15 35 11 M6 92 1,570 1,727 CAD カート 実働1日目出荷
NSCS-13-8-S 13 8 28 11 M3 29 1,570 1,727 CAD カート 実働1日目出荷
NSCS-13-10-S 13 10 30 10 M4 42 1,570 1,727 CAD カート 実働1日目出荷
NSCS-13-15-S 13 15 35 11 M6 90 1,570 1,727 CAD カート 実働1日目出荷
NSCS-15-8-S 15 8 30 11 M3 30 1,700 1,870 CAD カート 実働1日目出荷
NSCS-15-10-S 15 10 32 11 M4 46 1,700 1,870 CAD カート 実働1日目出荷
NSCS-15-12-S 15 12 35 12 M5 69 1,700 1,870 CAD カート 実働1日目出荷
NSCS-15-15-S 15 15 40 13 M6 119 1,700 1,870 CAD カート 実働1日目出荷
NSCS-16-8-S 16 8 30 11.5 M3 30 1,780 1,958 CAD カート 実働1日目出荷
NSCS-16-10-S 16 10 35 12 M4 55 1,780 1,958 CAD カート 実働1日目出荷
NSCS-16-12-S 16 12 35 12 M5 67 1,780 1,958 CAD カート 実働1日目出荷
NSCS-16-15-S 16 15 40 13 M6 116 1,780 1,958 CAD カート 実働1日目出荷
NSCS-17-15-S 17 15 40 13 M6 113 2,020 2,222 CAD カート 実働1日目出荷
NSCS-18-15-S 18 15 45 15 M6 145 2,020 2,222 CAD カート 実働1日目出荷
NSCS-20-8-S 20 8 35 13 M3 37 2,020 2,222 CAD カート 実働1日目出荷
NSCS-20-10-S 20 10 40 14 M4 70 2,020 2,222 CAD カート 実働1日目出荷
NSCS-20-12-S 20 12 40 14 M5 83 2,020 2,222 CAD カート 実働1日目出荷
NSCS-20-15-S 20 15 45 15 M6 140 2,020 2,222 CAD カート 実働1日目出荷
NSCS-25-10-S 25 10 42 16.5 M4 65 2,510 2,761 CAD カート 実働1日目出荷
NSCS-25-12-S 25 12 45 17 M5 97 2,510 2,761 CAD カート 実働1日目出荷
NSCS-25-15-S 25 15 50 18 M6 164 2,510 2,761 CAD カート 実働1日目出荷
NSCS-30-12-S 30 12 50 20 M5 111 2,990 3,289 CAD カート 実働1日目出荷
NSCS-30-15-S 30 15 55 20 M6 185 2,990 3,289 CAD カート 実働1日目出荷
NSCS-35-12-S 35 12 55 22.5 M5 125 3,640 4,004 CAD カート 実働1日目出荷
NSCS-35-15-S 35 15 60 23 M6 207 3,640 4,004 CAD カート 実働1日目出荷
NSCS-40-12-S 40 12 60 25 M5 139 5,050 5,555 CAD カート 実働1日目出荷
NSCS-40-18-S 40 18 70 26 M8 347 5,050 5,555 CAD カート 実働1日目出荷
NSCS-45-12-S 45 12 65 28 M5 154 5,390 5,929 CAD カート 実働1日目出荷
NSCS-45-18-S 45 18 75 28 M8 378 5,390 5,929 CAD カート 実働1日目出荷
NSCS-50-15-S 50 15 75 30.5 M6 274 6,810 7,491 CAD カート 実働1日目出荷
NSCS-50-18-S 50 18 80 32 M8 415 6,810 7,491 CAD カート 実働1日目出荷
NSCS-50-22-S 50 22 85 32 M10 612 6,810 7,491 CAD カート 実働1日目出荷

●六角穴付きボルトが付属しています。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

正しい使い方　ここがポイント！

動画はNSCS-CP2（NSCS-CP2）を用いた例です。本商品でも同様の操作で使用できます。


材質・仕上げ

NSCS-S
本体 SUS304
六角穴付き
ボルト		 SUSXM7

特長

  • クランピングタイプのセットカラー。
  • 取りつけ・取りはずしが容易でシャフトを傷つけません。
  • スライドシャフトなど、取りつけ・取りはずしが多い機械・装置への使用に最適です。
