NBK

  • セットカラー

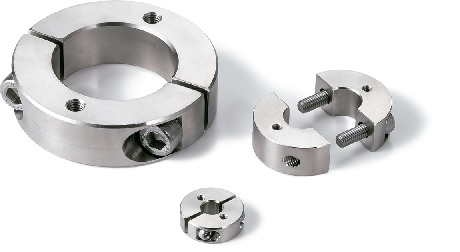

セットカラー - 固定穴（めねじ）つき - スティール（無電解ニッケルメッキ）製 - スプリットタイプ

Set Collar with Installation Screw Holes Split Type

NSCSS-MN2

安全上の注意

NSCSS-MN2

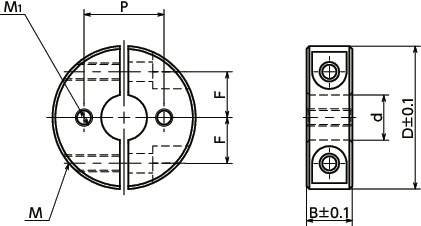

形状図

NSCSS-MN2セットカラー - 固定穴（めねじ）つき - スティール（無電解ニッケルメッキ）製 - スプリットタイプ寸法図

寸法・CAD・価格

絞り込み

d
すべて
8
10
12
15
16
20
25
30
35
40
50
B
すべて
8
10
12
15
18
22
Ｄ
すべて
25
28
30
35
32
40
45
50
55
60
70
85

単位 : mm

品番 d B Ｄ F P M＊1 M1(並目)＊2
ねじの呼び		 ピッチ 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
NSCSS-8-8-MN2 8 8 25 8 16.5 M3 M3 0.5 24 2,330 2,563 CAD カート 実働1日目出荷
NSCSS-8-10-MN2 8 10 25 8 18 M4 M4 0.7 29 2,330 2,563 CAD カート 実働1日目出荷
NSCSS-8-12-MN2 8 12 28 8.5 18 M5 M4 0.7 45 2,330 2,563 CAD カート 実働1日目出荷
NSCSS-8-15-MN2 8 15 30 9 19 M6 M4 0.7 63 2,330 2,563 CAD カート 実働1日目出荷
NSCSS-10-10-MN2 10 10 30 9 20 M4 M4 0.7 40 2,420 2,662 CAD カート 実働1日目出荷
NSCSS-10-12-MN2 10 12 30 9 20 M5 M4 0.7 49 2,420 2,662 CAD カート 実働1日目出荷
NSCSS-10-15-MN2 10 15 35 10 22.5 M6 M4 0.7 85 2,420 2,662 CAD カート 実働1日目出荷
NSCSS-12-10-MN2 12 10 30 10 21 M4 M4 0.7 39 2,420 2,662 CAD カート 実働1日目出荷
NSCSS-12-12-MN2 12 12 30 10 21 M5 M4 0.7 48 2,420 2,662 CAD カート 実働1日目出荷
NSCSS-12-15-MN2 12 15 35 11 23.5 M6 M4 0.7 84 2,420 2,662 CAD カート 実働1日目出荷
NSCSS-15-10-MN2 15 10 32 11 24.5 M4 M4 0.7 42 2,490 2,739 CAD カート 実働1日目出荷
NSCSS-15-12-MN2 15 12 35 12 25 M5 M4 0.7 64 2,490 2,739 CAD カート 実働1日目出荷
NSCSS-15-15-MN2 15 15 40 13 27.5 M6 M4 0.7 109 2,490 2,739 CAD カート 実働1日目出荷
NSCSS-16-10-MN2 16 10 35 12 25.5 M4 M4 0.7 51 2,490 2,739 CAD カート 実働1日目出荷
NSCSS-16-12-MN2 16 12 35 12 25.5 M5 M4 0.7 62 2,490 2,739 CAD カート 実働1日目出荷
NSCSS-16-15-MN2 16 15 40 13 28 M6 M4 0.7 107 2,490 2,739 CAD カート 実働1日目出荷
NSCSS-20-10-MN2 20 10 40 14 30 M4 M5 0.8 63 2,830 3,113 CAD カート 実働1日目出荷
NSCSS-20-12-MN2 20 12 40 14 30 M5 M5 0.8 75 2,830 3,113 CAD カート 実働1日目出荷
NSCSS-20-15-MN2 20 15 45 15 32.5 M6 M5 0.8 128 2,830 3,113 CAD カート 実働1日目出荷
NSCSS-25-12-MN2 25 12 45 17 35 M5 M5 0.8 90 3,000 3,300 CAD カート 実働1日目出荷
NSCSS-25-15-MN2 25 15 50 18 37.5 M6 M5 0.8 154 3,000 3,300 CAD カート 実働1日目出荷
NSCSS-30-15-MN2 30 15 55 20 42.5 M6 M6 1.0 170 4,150 4,565 CAD カート 実働1日目出荷
NSCSS-35-15-MN2 35 15 60 23 47.5 M6 M6 1.0 193 4,650 5,115 CAD カート 実働1日目出荷
NSCSS-40-18-MN2 40 18 70 26 55 M8 M8 1.25 321 4,970 5,467 CAD カート 実働1日目出荷
NSCSS-50-22-MN2 50 22 85 32 67.5 M10 M8 1.25 566 6,130 6,743 CAD カート 実働1日目出荷

＊1：　締めつけ用の六角穴付きボルトが付属しています。
＊2：　固定用のねじは付属していません。別途ご用意ください。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

正しい使い方　ここがポイント！

動画はNSCS-CP2（NSCS-CP2）を用いた例です。本商品でも同様の操作で使用できます。


材質・仕上げ

NSCSS-MN2
本体 S45C
無電解ニッケルメッキ
六角穴付きボルト SUSXM7

特長

  • 固定穴（めねじ）つきのセットカラー。固定穴（めねじ）を利用して、ホイール・フランジ・プレートなどあらゆる機械・装置への取りつけが可能です。
  • スプリットタイプ。軸穴部を完全に分割することができるため、取りつけ・取りはずしが容易でシャフトを傷つけません。
  • 分解が困難な機械・装置への使用に最適です。
