NBK

  • セットカラー

セットカラー - スプリットタイプ

Set Collar Split Type

NSCSS-S

カタログPDF シャフト保持試験

安全上の注意

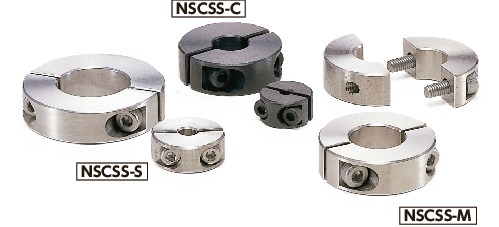

NSCSS-Sセットカラー - スプリットタイプ

形状図

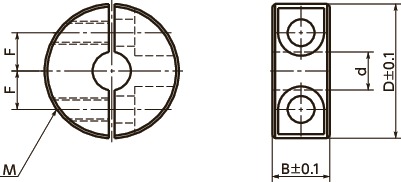

NSCSS-Sセットカラー - スプリットタイプ寸法図

寸法・CAD・価格

絞り込み

d
すべて
3
4
5
6
8
10
12
13
15
16
17
18
20
25
30
35
40
45
50
B
すべて
8
6
10
12
15
18
22
Ｄ
すべて
15
16
20
18
22
25
28
30
35
32
40
45
42
50
55
60
70
65
75
80
85

単位 : mm

品番 d B Ｄ F M 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
NSCSS-3-8-S 3 8 15 4.5 M3 9 1,580 1,738 CAD カート 実働1日目出荷
NSCSS-4-8-S 4 8 15 4.5 M3 6 1,680 1,848 CAD カート 実働1日目出荷
NSCSS-5-6-S 5 6 16 5 M2.6 7 1,780 1,958 CAD カート 実働1日目出荷
NSCSS-5-8-S 5 8 20 5.5 M3 16 1,780 1,958 CAD カート 実働1日目出荷
NSCSS-5-10-S 5 10 20 6 M4 20 1,780 1,958 CAD カート 実働1日目出荷
NSCSS-6-6-S 6 6 18 6 M2.6 9 1,890 2,079 CAD カート 実働1日目出荷
NSCSS-6-8-S 6 8 20 6 M3 16 1,890 2,079 CAD カート 実働1日目出荷
NSCSS-6-10-S 6 10 20 6 M4 19 1,890 2,079 CAD カート 実働1日目出荷
NSCSS-8-6-S 8 6 22 7 M2.6 13 1,910 2,101 CAD カート 実働1日目出荷
NSCSS-8-8-S 8 8 25 8 M3 24 1,910 2,101 CAD カート 実働1日目出荷
NSCSS-8-10-S 8 10 25 8 M4 30 1,910 2,101 CAD カート 実働1日目出荷
NSCSS-8-12-S 8 12 28 8.5 M5 47 1,910 2,101 CAD カート 実働1日目出荷
NSCSS-8-15-S 8 15 30 9 M6 65 1,910 2,101 CAD カート 実働1日目出荷
NSCSS-10-6-S 10 6 25 8 M2.6 16 2,410 2,651 CAD カート 実働1日目出荷
NSCSS-10-10-S 10 10 30 9 M4 42 2,410 2,651 CAD カート 実働1日目出荷
NSCSS-10-12-S 10 12 30 9 M5 52 2,410 2,651 CAD カート 実働1日目出荷
NSCSS-10-15-S 10 15 35 10 M6 87 2,410 2,651 CAD カート 実働1日目出荷
NSCSS-12-6-S 12 6 25 9 M2.6 16 2,410 2,651 CAD カート 実働1日目出荷
NSCSS-12-10-S 12 10 30 10 M4 40 2,410 2,651 CAD カート 実働1日目出荷
NSCSS-12-12-S 12 12 30 10 M5 50 2,410 2,651 CAD カート 実働1日目出荷
NSCSS-12-15-S 12 15 35 11 M6 86 2,410 2,651 CAD カート 実働1日目出荷
NSCSS-13-8-S 13 8 28 11 M3 27 2,410 2,651 CAD カート 実働1日目出荷
NSCSS-13-10-S 13 10 30 10 M4 39 2,410 2,651 CAD カート 実働1日目出荷
NSCSS-13-15-S 13 15 35 11 M6 84 2,410 2,651 CAD カート 実働1日目出荷
NSCSS-15-8-S 15 8 30 11 M3 28 2,490 2,739 CAD カート 実働1日目出荷
NSCSS-15-10-S 15 10 32 11 M4 43 2,490 2,739 CAD カート 実働1日目出荷
NSCSS-15-12-S 15 12 35 12 M5 67 2,490 2,739 CAD カート 実働1日目出荷
NSCSS-15-15-S 15 15 40 13 M6 112 2,490 2,739 CAD カート 実働1日目出荷
NSCSS-16-8-S 16 8 30 11.5 M3 28 2,600 2,860 CAD カート 実働1日目出荷
NSCSS-16-10-S 16 10 35 12 M4 52 2,600 2,860 CAD カート 実働1日目出荷
NSCSS-16-12-S 16 12 35 12 M5 64 2,600 2,860 CAD カート 実働1日目出荷
NSCSS-16-15-S 16 15 40 13 M6 108 2,600 2,860 CAD カート 実働1日目出荷
NSCSS-17-15-S 17 15 40 13 M6 107 2,680 2,948 CAD カート 実働1日目出荷
NSCSS-18-15-S 18 15 45 15 M6 138 2,920 3,212 CAD カート 実働1日目出荷
NSCSS-20-8-S 20 8 35 13 M3 35 2,920 3,212 CAD カート 実働1日目出荷
NSCSS-20-10-S 20 10 40 14 M4 66 2,920 3,212 CAD カート 実働1日目出荷
NSCSS-20-12-S 20 12 40 14 M5 79 2,920 3,212 CAD カート 実働1日目出荷
NSCSS-20-15-S 20 15 45 15 M6 131 2,920 3,212 CAD カート 実働1日目出荷
NSCSS-25-10-S 25 10 42 16.5 M4 62 3,280 3,608 CAD カート 実働1日目出荷
NSCSS-25-12-S 25 12 45 17 M5 94 3,280 3,608 CAD カート 実働1日目出荷
NSCSS-25-15-S 25 15 50 18 M6 158 3,280 3,608 CAD カート 実働1日目出荷
NSCSS-30-12-S 30 12 50 20 M5 105 3,950 4,345 CAD カート 実働1日目出荷
NSCSS-30-15-S 30 15 55 20 M6 175 3,950 4,345 CAD カート 実働1日目出荷
NSCSS-35-12-S 35 12 55 22.5 M5 118 4,450 4,895 CAD カート 実働1日目出荷
NSCSS-35-15-S 35 15 60 23 M6 197 4,450 4,895 CAD カート 実働1日目出荷
NSCSS-40-12-S 40 12 60 25 M5 133 5,700 6,270 CAD カート 実働1日目出荷
NSCSS-40-18-S 40 18 70 26 M8 334 5,700 6,270 CAD カート 実働1日目出荷
NSCSS-45-12-S 45 12 65 28 M5 147 6,340 6,974 CAD カート 実働1日目出荷
NSCSS-45-18-S 45 18 75 28 M8 359 6,340 6,974 CAD カート 実働1日目出荷
NSCSS-50-15-S 50 15 75 30.5 M6 260 7,610 8,371 CAD カート 実働1日目出荷
NSCSS-50-18-S 50 18 80 32 M8 407 7,610 8,371 CAD カート 実働1日目出荷
NSCSS-50-22-S 50 22 85 32 M10 581 7,610 8,371 CAD カート 実働1日目出荷

●六角穴付きボルトが付属しています。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

正しい使い方　ここがポイント！

動画はNSCS-CP2（NSCS-CP2）を用いた例です。本商品でも同様の操作で使用できます。


材質・仕上げ

NSCSS-S
本体 SUS304
六角穴付き
ボルト		 SUSXM7

特長

  • スプリットタイプのセットカラー。
  • 軸穴部を完全に分割することができるため、取りつけ・取りはずしが容易でシャフトを傷つけません。
  • 分解が困難な機械・装置への使用に最適です。
