SSC(INCH)/六角穴付き脱落防止ねじ（インチねじ）

Socket Head Cap Captive Screw/Inch Thread

安全上の注意

  • 紛失防止

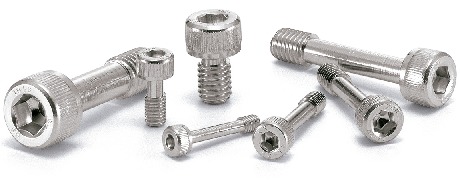

SSC(INCH)六角穴付き脱落防止ねじ（インチねじ）

正しい使い方　ここがポイント！

動画はSSC（SSC）を用いた例です。本商品でも同様の操作で使用できます。


形状図

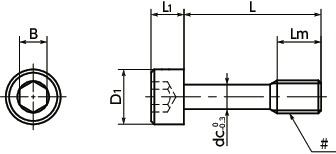

SSC(INCH)六角穴付き脱落防止ねじ（インチねじ）寸法図

寸法・CAD・価格

絞り込み

♯ねじの呼び
すべて
No.4-40UNC
No.6-32UNC
No.8-32UNC
No.10-32UNF
1/4-20UNC
L
すべて
5/16"
3/8"
1/2"
5/8"
3/4"
7/8"
1"
1-1/4"

単位 : inch

品番 ♯ねじの呼び L Lm(mm) D1 L1 B dc
(mm)		 質量
(g)		 価格
(円/本)		 税込
価格		 CAD
ダウンロード		 数量(本) 在庫/非在庫
SSC-#4-40-5/16 No.4-40UNC 5/16 4 0.183 0.112 3/32 1.9 0.63 260 286 CAD カート 在庫品
SSC-#4-40-3/8 No.4-40UNC 3/8 4 0.183 0.112 3/32 1.9 0.69 260 286 CAD カート 在庫品
SSC-#4-40-1/2 No.4-40UNC 1/2 4 0.183 0.112 3/32 1.9 0.82 260 286 CAD カート 在庫品
SSC-#4-40-5/8 No.4-40UNC 5/8 4 0.183 0.112 3/32 1.9 0.94 260 286 CAD カート 在庫品
SSC-#6-32-3/8 No.6-32UNC 3/8 5 0.226 0.138 7/64 2.4 1.2 260 286 CAD カート 在庫品
SSC-#6-32-1/2 No.6-32UNC 1/2 5 0.226 0.138 7/64 2.4 1.4 260 286 CAD カート 在庫品
SSC-#6-32-5/8 No.6-32UNC 5/8 5 0.226 0.138 7/64 2.4 1.5 260 286 CAD カート 在庫品
SSC-#6-32-3/4 No.6-32UNC 3/4 5 0.226 0.138 7/64 2.4 1.7 260 286 CAD カート 在庫品
SSC-#8-32-3/8 No.8-32UNC 3/8 5 0.27 0.164 9/64 3 1.8 230 253 CAD カート 在庫品
SSC-#8-32-1/2 No.8-32UNC 1/2 5 0.27 0.164 9/64 3 2.1 230 253 CAD カート 在庫品
SSC-#8-32-5/8 No.8-32UNC 5/8 5 0.27 0.164 9/64 3 2.4 230 253 CAD カート 在庫品
SSC-#8-32-3/4 No.8-32UNC 3/4 5 0.27 0.164 9/64 3 2.7 230 253 CAD カート 在庫品
SSC-#10-32-3/8 No.10-32UNF 3/8 6 0.312 0.19 5/32 3.7 2.7 240 264 CAD カート 在庫品
SSC-#10-32-1/2 No.10-32UNF 1/2 6 0.312 0.19 5/32 3.7 3.1 240 264 CAD カート 在庫品
SSC-#10-32-5/8 No.10-32UNF 5/8 6 0.312 0.19 5/32 3.7 3.5 240 264 CAD カート 在庫品
SSC-#10-32-3/4 No.10-32UNF 3/4 6 0.312 0.19 5/32 3.7 3.6 260 286 CAD カート 在庫品
SSC-#10-32-7/8 No.10-32UNF 7/8 6 0.312 0.19 5/32 3.7 4.2 260 286 CAD カート 在庫品
SSC-1/4-20-5/8 1/4-20UNC 5/8 9 0.375 0.25 3/16 4.6 6.2 310 341 CAD カート 在庫品
SSC-1/4-20-3/4 1/4-20UNC 3/4 9 0.375 0.25 3/16 4.6 6.8 310 341 CAD カート 在庫品
SSC-1/4-20-7/8 1/4-20UNC 7/8 9 0.375 0.25 3/16 4.6 7.4 320 352 CAD カート 在庫品
SSC-1/4-20-1 1/4-20UNC 1 9 0.375 0.25 3/16 4.6 8.1 330 363 CAD カート 在庫品
SSC-1/4-20-1 1/4 1/4-20UNC 1-1/4 9 0.375 0.25 3/16 4.6 9.3 350 385 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　


関連サービス

材質・仕上げ

SSC(INCH)
本体 SUS304相当
強度区分 A2-50

用途

保護カバー・点検用カバーの固定/CEマーキング対応
工作機械/食品機械/電気・電子機器

特長

  • ねじの脱落・紛失を防止します。取りつけ・取りはずしが頻繁な保護カバーや点検用カバーの固定に。
  • インチねじタイプ。
  • CEマーキングの対応に。⇒脱落防止ねじシリーズ
  • 取りつけ・取りはずしには専用レンチSKH(INCH)をご使用ください。SKH(INCH)
  • 寸法・形状・材質・表面処理など、特殊仕様の脱落防止ねじも製作いたします。コンタクトセンターにお問い合わせください。

SSC(INCH)六角穴付き脱落防止ねじ（インチねじ）


使用上の注意

  • カバー側のねじ穴の内径はdc寸法以上としてください。
  • カバーの厚さは0.8mm以上としてください。

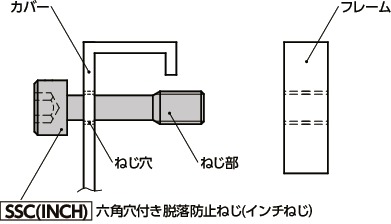

取りつけ例

カバーにねじ穴を加工して、SSC(INCH)のねじ部を貫通させてください。ねじをフレームから取りはずしても、SSC(INCH)のねじ部がカバーのねじ穴に引っかかるため、SSC(INCH)がカバーから抜け落ちることはありません。

SSC(INCH)六角穴付き脱落防止ねじ（インチねじ）
