SPE-M5-SH

樹脂ねじ（PEEK / ヘクサロビュラ穴付き極低頭ボルト）

Plastic Screws - Hexalobular Socket Head Cap Screw with Ultra Low Head - PEEK

安全上の注意特性

  • スペース
  • 耐熱
  • 耐薬品
  • 締めつけ穴破損防止

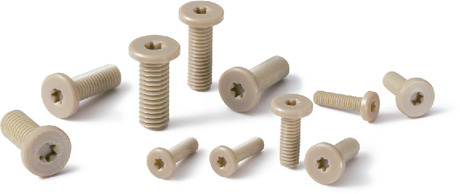

SPE-SH樹脂ねじ（PEEK / ヘクサロビュラ穴付き極低頭ボルト）

形状図

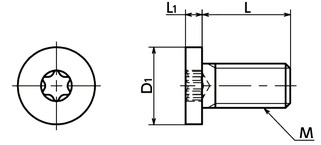

SPE-SH樹脂ねじ（PEEK / ヘクサロビュラ穴付き極低頭ボルト）寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M5
L
すべて
6
8
10
12
16
20
25
30

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ L D1 L1 適用レンチ ヘクサロビュラ 穴の番号 No. 引張破断
荷重(N)＊1		 ねじり破断
トルク
(N・m)＊1		 1袋入り数 質量
(g)		 価格
(円/袋)		 税込
価格		 CAD
ダウンロード		 数量(袋) バラ(本) 在庫/非在庫
SPE-M5-6-SH M5 0.8 6 9 1.5 SKX-15 15 1200 0.81 20 0.22 3,840 4,224 CAD カート カート 在庫品
SPE-M5-8-SH M5 0.8 8 9 1.5 SKX-15 15 1200 0.81 20 0.26 3,840 4,224 CAD カート カート 在庫品
SPE-M5-10-SH M5 0.8 10 9 1.5 SKX-15 15 1200 0.81 20 0.29 3,840 4,224 CAD カート カート 在庫品
SPE-M5-12-SH M5 0.8 12 9 1.5 SKX-15 15 1200 0.81 20 0.34 4,760 5,236 CAD カート カート 在庫品
SPE-M5-16-SH M5 0.8 16 9 1.5 SKX-15 15 1200 0.81 20 0.41 5,080 5,588 CAD カート カート 在庫品
SPE-M5-20-SH M5 0.8 20 9 1.5 SKX-15 15 1200 0.81 20 0.49 5,920 6,512 CAD カート カート 在庫品
SPE-M5-25-SH M5 0.8 25 9 1.5 SKX-15 15 1200 0.81 20 0.59 6,760 7,436 CAD カート カート 在庫品
SPE-M5-30-SH M5 0.8 30 9 1.5 SKX-15 15 1200 0.81 20 0.69 9,320 10,252 CAD カート カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ L D1 L1 適用レンチ ヘクサロビュラ 穴の番号 No. 引張破断
荷重(N)＊1		 ねじり破断
トルク
(N・m)＊1		 1袋入り数 質量
(g)		 価格
(円/袋)		 税込
価格		 CAD
ダウンロード		 数量(袋) バラ(本) 在庫/非在庫
SPE-M5-6-SH M5 0.8 6 9 1.5 SKX-15 15 1200 0.81 20 0.22 3,840 4,224 CAD カート カート 在庫品
SPE-M5-8-SH M5 0.8 8 9 1.5 SKX-15 15 1200 0.81 20 0.26 3,840 4,224 CAD カート カート 在庫品
SPE-M5-10-SH M5 0.8 10 9 1.5 SKX-15 15 1200 0.81 20 0.29 3,840 4,224 CAD カート カート 在庫品
SPE-M5-12-SH M5 0.8 12 9 1.5 SKX-15 15 1200 0.81 20 0.34 4,760 5,236 CAD カート カート 在庫品
SPE-M5-16-SH M5 0.8 16 9 1.5 SKX-15 15 1200 0.81 20 0.41 5,080 5,588 CAD カート カート 在庫品
SPE-M5-20-SH M5 0.8 20 9 1.5 SKX-15 15 1200 0.81 20 0.49 5,920 6,512 CAD カート カート 在庫品
SPE-M5-25-SH M5 0.8 25 9 1.5 SKX-15 15 1200 0.81 20 0.59 6,760 7,436 CAD カート カート 在庫品
SPE-M5-30-SH M5 0.8 30 9 1.5 SKX-15 15 1200 0.81 20 0.69 9,320 10,252 CAD カート カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ L D1 L1 適用レンチ ヘクサロビュラ 穴の番号 No. 引張破断
荷重(N)＊1		 ねじり破断
トルク
(N・m)＊1		 1袋入り数 質量
(g)		 価格
(円/袋)		 税込
価格		 CAD
ダウンロード		 数量(袋) バラ(本) 在庫/非在庫
SPE-M5-6-SH M5 0.8 6 9 1.5 SKX-15 15 1200 0.81 20 0.22 3,840 4,224 CAD カート カート 在庫品
SPE-M5-8-SH M5 0.8 8 9 1.5 SKX-15 15 1200 0.81 20 0.26 3,840 4,224 CAD カート カート 在庫品
SPE-M5-10-SH M5 0.8 10 9 1.5 SKX-15 15 1200 0.81 20 0.29 3,840 4,224 CAD カート カート 在庫品
SPE-M5-12-SH M5 0.8 12 9 1.5 SKX-15 15 1200 0.81 20 0.34 4,760 5,236 CAD カート カート 在庫品
SPE-M5-16-SH M5 0.8 16 9 1.5 SKX-15 15 1200 0.81 20 0.41 5,080 5,588 CAD カート カート 在庫品
SPE-M5-20-SH M5 0.8 20 9 1.5 SKX-15 15 1200 0.81 20 0.49 5,920 6,512 CAD カート カート 在庫品
SPE-M5-25-SH M5 0.8 25 9 1.5 SKX-15 15 1200 0.81 20 0.59 6,760 7,436 CAD カート カート 在庫品
SPE-M5-30-SH M5 0.8 30 9 1.5 SKX-15 15 1200 0.81 20 0.69 9,320 10,252 CAD カート カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ L D1 L1 適用レンチ ヘクサロビュラ 穴の番号 No. 引張破断
荷重(N)＊1		 ねじり破断
トルク
(N・m)＊1		 1袋入り数 質量
(g)		 価格
(円/袋)		 税込
価格		 CAD
ダウンロード		 数量(袋) バラ(本) 在庫/非在庫
SPE-M5-6-SH M5 0.8 6 9 1.5 SKX-15 15 1200 0.81 20 0.22 3,840 4,224 CAD カート カート 在庫品
SPE-M5-8-SH M5 0.8 8 9 1.5 SKX-15 15 1200 0.81 20 0.26 3,840 4,224 CAD カート カート 在庫品
SPE-M5-10-SH M5 0.8 10 9 1.5 SKX-15 15 1200 0.81 20 0.29 3,840 4,224 CAD カート カート 在庫品
SPE-M5-12-SH M5 0.8 12 9 1.5 SKX-15 15 1200 0.81 20 0.34 4,760 5,236 CAD カート カート 在庫品
SPE-M5-16-SH M5 0.8 16 9 1.5 SKX-15 15 1200 0.81 20 0.41 5,080 5,588 CAD カート カート 在庫品
SPE-M5-20-SH M5 0.8 20 9 1.5 SKX-15 15 1200 0.81 20 0.49 5,920 6,512 CAD カート カート 在庫品
SPE-M5-25-SH M5 0.8 25 9 1.5 SKX-15 15 1200 0.81 20 0.59 6,760 7,436 CAD カート カート 在庫品
SPE-M5-30-SH M5 0.8 30 9 1.5 SKX-15 15 1200 0.81 20 0.69 9,320 10,252 CAD カート カート 在庫品

＊1：　表中の数値は参考値であり、保証値ではありません。推奨締めつけトルクはねじり破断トルクの50％です。

●1袋入り数未満でご注文の場合は、別途手数料を申し受けます。詳しくはバラ売りサービスをご確認ください。


品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　


関連サービス

材質・仕上げ

SPE-SH
本体 PEEK（ピーク：ポリエーテルエーテルケトン）（うす茶）
耐熱温度＊1 260℃

＊1：　樹脂素材の値です。商品の使用可能温度は、締めつけトルクなどの使用条件により変わります。


用途

FPD製造装置/半導体製造装置/プリント基板エッチング装置/金属表面処理設備/化学プラント/変圧器/電気・電子機器/熱水ポンプ/ケミカルポンプ

特長

  • PEEK製の極低頭ボルトです。頭部高さはすべて1.5mm以下。
  • PEEKは、物理的・化学的特性にすぐれた熱可塑性スーパーエンジニアリングプラスティックです。
  • すぐれた耐薬品性。濃硫酸・濃硝酸・濃ふっ化水素酸以外の薬品にはほとんど侵されません。
  • 耐熱性・耐水性にすぐれ、高い耐熱強度を保持します。
  • 耐磨耗性・耐衝撃性・耐疲労性にすぐれています。
  • UL規格94のV-0をクリアする高い難燃性があります。
  • リセスは、高い締めつけトルクに耐えるヘクサロビュラ穴＊1を採用。⇒ヘクサロビュラ穴の特長
  • 取りつけ・取りはずしには、専用レンチSKXもしくは、専用ビットSKXBと専用マグネットドライバSRDを組み合わせてご使用ください。
  • 狭い箇所での取りつけ・取りはずしには、狭所作業対応ヘクサロビュラレンチSKX-Nをご使用ください。
  • 樹脂ねじの特性および使用上の注意は「樹脂ねじの特性」をご参照ください。⇒樹脂ねじの特性

＊1：　ヘクサロビュラ穴の形状はJIS B 1015：2008（ISO 10664：2005）「おねじ部品用ヘクサロビュラ穴」に規定されています。


使用上の注意

PEEKねじは成形時にねじの累積ピッチのずれが生じるため、ナットと組み合わせてご使用ください。ナットを使用しない場合は、めねじとのはめあいを20mm以下にしてください。

関連商品

PEEK製の六角ナット・ワッシャSPE-NSPE-Wがあります。
