樹脂ねじ（PVDF / 六角穴付きボルト）

Plastic Screw PVDF / Socket Head Cap Screw

SPV-C

安全上の注意特性

  • 耐薬品

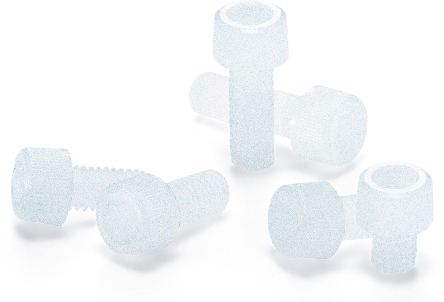

SPV-C樹脂ねじ（PVDF / 六角穴付きボルト）

形状図

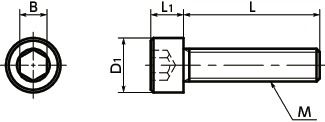

SPV-C樹脂ねじ（PVDF / 六角穴付きボルト）寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M3
M4
M5
M6
M8
M10
M12
L
すべて
5
6
8
10
12
15
20
25
30
35
40

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ L D1 L1 B 引張破断
荷重(N)＊1		 ねじり破断
トルク
(N・m)＊1		 1袋入り数 質量
(g)		 価格
(円/袋)		 税込
価格		 CAD
ダウンロード		 数量(袋) バラ(本) 在庫/非在庫
SPV-M3-5-C M3 0.5 5 5.5 3 2.5 227 0.11 20 0.15 3,700 4,070 CAD カート カート 在庫品
SPV-M3-6-C M3 0.5 6 5.5 3 2.5 227 0.11 20 0.16 3,820 4,202 CAD カート カート 在庫品
SPV-M3-8-C M3 0.5 8 5.5 3 2.5 227 0.11 20 0.18 3,820 4,202 CAD カート カート 在庫品
SPV-M3-10-C M3 0.5 10 5.5 3 2.5 227 0.11 20 0.2 3,900 4,290 CAD カート カート 在庫品
SPV-M3-12-C M3 0.5 12 5.5 3 2.5 227 0.11 20 0.22 3,900 4,290 CAD カート カート 在庫品
SPV-M3-15-C M3 0.5 15 5.5 3 2.5 227 0.11 20 0.23 3,960 4,356 CAD カート カート 在庫品
SPV-M4-5-C M4 0.7 5 7 4 3 429 0.26 20 0.33 3,900 4,290 CAD カート カート 在庫品
SPV-M4-6-C M4 0.7 6 7 4 3 429 0.26 20 0.34 3,960 4,356 CAD カート カート 在庫品
SPV-M4-8-C M4 0.7 8 7 4 3 429 0.26 20 0.38 3,960 4,356 CAD カート カート 在庫品
SPV-M4-10-C M4 0.7 10 7 4 3 429 0.26 20 0.41 4,040 4,444 CAD カート カート 在庫品
SPV-M4-12-C M4 0.7 12 7 4 3 429 0.26 20 0.45 4,040 4,444 CAD カート カート 在庫品
SPV-M4-15-C M4 0.7 15 7 4 3 429 0.26 20 0.5 4,120 4,532 CAD カート カート 在庫品
SPV-M4-20-C M4 0.7 20 7 4 3 429 0.26 20 0.61 4,280 4,708 CAD カート カート 在庫品
SPV-M5-10-C M5 0.8 10 8.5 5 4 688 0.44 20 0.62 4,120 4,532 CAD カート カート 在庫品
SPV-M5-12-C M5 0.8 12 8.5 5 4 688 0.44 20 0.68 4,300 4,730 CAD カート カート 在庫品
SPV-M5-15-C M5 0.8 15 8.5 5 4 688 0.44 20 0.79 4,400 4,840 CAD カート カート 在庫品
SPV-M5-20-C M5 0.8 20 8.5 5 4 688 0.44 20 0.92 4,680 5,148 CAD カート カート 在庫品
SPV-M5-25-C M5 0.8 25 8.5 5 4 688 0.44 20 1.1 5,020 5,522 CAD カート カート 在庫品
SPV-M5-30-C M5 0.8 30 8.5 5 4 688 0.44 20 1.3 5,240 5,764 CAD カート カート 在庫品
SPV-M5-35-C M5 0.8 35 8.5 5 4 688 0.44 20 1.5 5,580 6,138 CAD カート カート 在庫品
SPV-M6-10-C M6 1 10 10 6 5 960 0.81 10 1.1 2,410 2,651 CAD カート カート 在庫品
SPV-M6-12-C M6 1 12 10 6 5 960 0.81 10 1.2 2,540 2,794 CAD カート カート 在庫品
SPV-M6-15-C M6 1 15 10 6 5 960 0.81 10 1.3 2,580 2,838 CAD カート カート 在庫品
SPV-M6-20-C M6 1 20 10 6 5 960 0.81 10 1.5 2,750 3,025 CAD カート カート 在庫品
SPV-M6-25-C M6 1 25 10 6 5 960 0.81 10 1.7 2,960 3,256 CAD カート カート 在庫品
SPV-M6-30-C M6 1 30 10 6 5 960 0.81 10 1.9 3,180 3,498 CAD カート カート 在庫品
SPV-M6-35-C M6 1 35 10 6 5 960 0.81 10 2.3 3,340 3,674 CAD カート カート 在庫品
SPV-M6-40-C M6 1 40 10 6 5 960 0.81 10 2.6 3,480 3,828 CAD カート カート 在庫品
SPV-M8-10-C M8 1.25 10 13 8 6 1803 1.56 10 2.4 5,040 5,544 CAD カート カート 在庫品
SPV-M8-12-C M8 1.25 12 13 8 6 1803 1.56 10 2.5 5,040 5,544 CAD カート カート 在庫品
SPV-M8-15-C M8 1.25 15 13 8 6 1803 1.56 10 2.8 5,040 5,544 CAD カート カート 在庫品
SPV-M8-20-C M8 1.25 20 13 8 6 1803 1.56 10 3.1 5,040 5,544 CAD カート カート 在庫品
SPV-M8-25-C M8 1.25 25 13 8 6 1803 1.56 10 3.5 5,040 5,544 CAD カート カート 在庫品
SPV-M8-30-C M8 1.25 30 13 8 6 1803 1.56 10 3.9 5,840 6,424 CAD カート カート 在庫品
SPV-M8-35-C M8 1.25 35 13 8 6 1803 1.56 10 4.4 5,840 6,424 CAD カート カート 在庫品
SPV-M8-40-C M8 1.25 40 13 8 6 1803 1.56 10 4.8 5,840 6,424 CAD カート カート 在庫品
SPV-M10-15-C M10 1.5 15 16 10 8 2824 3.16 10 4.7 5,040 5,544 CAD カート カート 在庫品
SPV-M10-20-C M10 1.5 20 16 10 8 2824 3.16 10 5.3 5,430 5,973 CAD カート カート 在庫品
SPV-M10-25-C M10 1.5 25 16 10 8 2824 3.16 10 5.9 5,940 6,534 CAD カート カート 在庫品
SPV-M10-30-C M10 1.5 30 16 10 8 2824 3.16 10 6.4 6,420 7,062 CAD カート カート 在庫品
SPV-M10-35-C M10 1.5 35 16 10 8 2824 3.16 10 7 6,910 7,601 CAD カート カート 在庫品
SPV-M10-40-C M10 1.5 40 16 10 8 2824 3.16 10 7.6 8,130 8,943 CAD カート カート 在庫品
SPV-M12-20-C M12 1.75 20 18 12 10 4249 5.73 10 7.4 7,320 8,052 CAD カート カート 在庫品
SPV-M12-25-C M12 1.75 25 18 12 10 4249 5.73 10 8.2 7,680 8,448 CAD カート カート 在庫品
SPV-M12-30-C M12 1.75 30 18 12 10 4249 5.73 10 9.1 8,080 8,888 CAD カート カート 在庫品
SPV-M12-35-C M12 1.75 35 18 12 10 4249 5.73 10 9.9 9,510 10,461 CAD カート カート 在庫品
SPV-M12-40-C M12 1.75 40 18 12 10 4249 5.73 10 11 10,400 11,440 CAD カート カート 在庫品

＊1：　表中の数値は参考値であり、保証値ではありません。推奨締めつけトルクはねじり破断トルクの50％です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

●1袋入り数未満でご注文の場合は、別途手数料を申し受けます。詳しくはバラ売りサービスをご確認ください。


品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　


関連サービス

材質・仕上げ

SPV-C
本体 PVDF（ポリふっ化ビニリデン）（乳白）
耐熱温度＊1 150℃

＊1：　樹脂素材の値です。商品の使用可能温度は、締めつけトルクなどの使用条件により変わります。


用途

FPD製造装置/半導体製造装置/プリント基板エッチング装置/
金属表面処理設備/化学プラント/食品機械

特長

  • PVDFは強酸や有機溶剤、あるいは塩素・臭素などのハロゲン化合物などに対して、すぐれた耐薬品性を有します。
  • 金属やPVC（ポリ塩化ビニル）が使用できない雰囲気においても使用可能です。
  • 使用可能温度＊1（min./max.）：-40℃/150℃
  • 引張強度はPVC以上、衝撃強度はPVCの約3倍です。
  • 自己消炎性があり、難燃性にすぐれています。
  • 樹脂ねじの特性および使用上の注意について⇒樹脂ねじの特性
