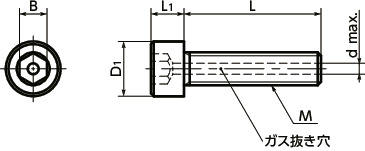

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | L | D1 | L1 | B | d max. |
1袋入り数 | 質量 (g) |
価格 (円/袋) |
税込 価格 |
CAD ダウンロード |
数量(袋) | バラ(本) | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SVSLG-M5-10 | M5 | 0.8 | 10 | 8.5 | 5 | 4 | 1.5 | 10 | 2.5 | 4,590 | 5,049 | CAD | カート | カート | 在庫品 |
| SVSLG-M5-12 | M5 | 0.8 | 12 | 8.5 | 5 | 4 | 1.5 | 10 | 2.8 | 4,840 | 5,324 | CAD | カート | カート | 在庫品 |
| SVSLG-M5-15 | M5 | 0.8 | 15 | 8.5 | 5 | 4 | 1.5 | 10 | 3.3 | 5,310 | 5,841 | CAD | カート | カート | 在庫品 |
| SVSLG-M5-20 | M5 | 0.8 | 20 | 8.5 | 5 | 4 | 1.5 | 10 | 3.7 | 5,830 | 6,413 | CAD | カート | カート | 在庫品 |
| SVSLG-M5-25 | M5 | 0.8 | 25 | 8.5 | 5 | 4 | 1.5 | 10 | 4.4 | 6,430 | 7,073 | CAD | カート | カート | 在庫品 |
| SVSLG-M5-30 | M5 | 0.8 | 30 | 8.5 | 5 | 4 | 1.5 | 10 | 5.1 | 7,000 | 7,700 | CAD | カート | カート | 在庫品 |
●1袋入り数未満でご注文の場合は、別途手数料を申し受けます。詳しくはバラ売りサービスをご確認ください。
材質・仕上げ
| SVSLG | |
|---|---|
| 本体 | SUS316L |
用途
真空装置/真空容器/FPD製造装置/半導体製造装置/電子顕微鏡特長

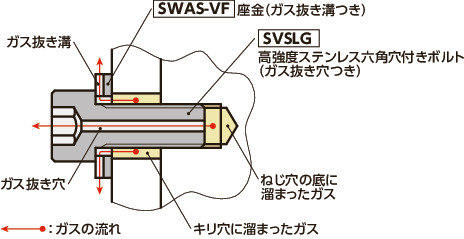

- ガス抜き穴が機器・装置のねじ穴の底に溜まったガスを排出しやすくし、真空装置の真空引きをサポートします。

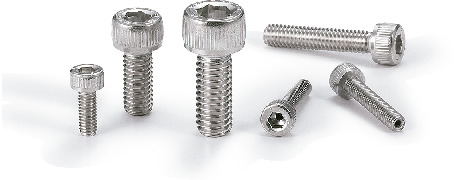

- 高強度ステンレス六角穴付きボルトSNSLG（SNSLG）のガス抜き穴つきタイプ。
- 引張強さ1000N/mm2、0.2%耐力800N/mm2
- 一般的なステンレス製の六角穴付きボルトに比べ約1.8倍の耐力があります。ねじ径のサイズダウンや本数削減による省スペース・軽量化が可能です。
- SUS316L製。耐蝕性にすぐれています。
- 非磁性。
- クリーン洗浄・クリーン梱包済み。⇒クリーン洗浄・クリーン梱包サービス
機械的性質
| SUS316L*1 | |
|---|---|
| 引張強さ（N/mm2） | 1000 |
| 0.2％耐力（N/mm2） | 800 |
| 伸び（mm） | 0.3d |
＊1： 社内規格値です。SNSLGの製造ロットごとのテストピースを使用して、確認しています。
その他の機械的性質はSNSLGをご参照ください。SNSLG
