キー及びキー溝 JIS B 1301：1996より抜粋

このエントリーをはてなブックマークに追加
印刷用PDFダウンロードボタン
キー及びキー溝

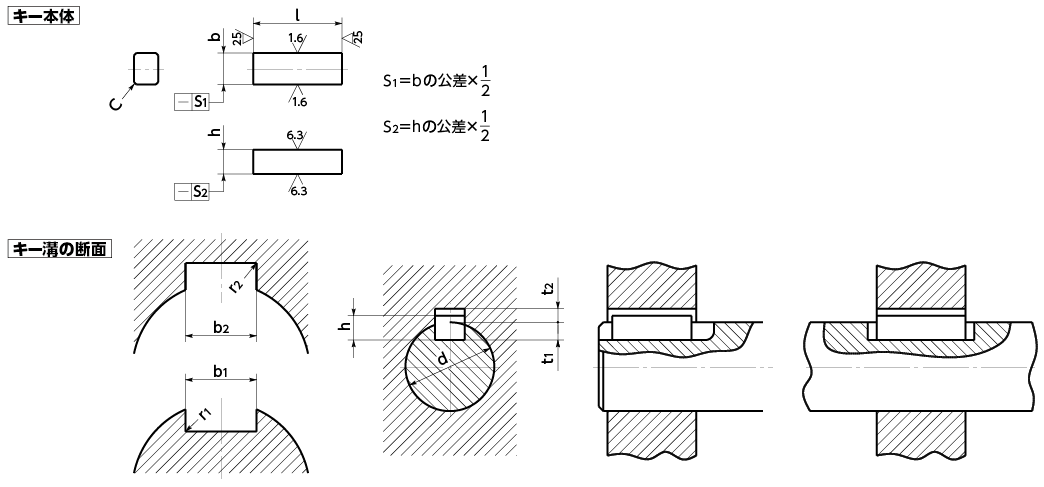

平行キー及びキー溝の形状・寸法

technical09-01

単位 : mm

キーの
呼び寸法
b×h		 キーの寸法 キー溝の寸法 参考
b h C l b1及び
b2の
基準
寸法		 滑動形 普通形 締込み形 r1
及び
r2		 t1の
基準
寸法		 t2の
基準
寸法		 t1及び
t2の
許容差		 適応
する
軸径d
基準
寸法		 許容差
(h9)		 基準
寸法		 許容差 b1  b2  b1  b2  b1及びb2
許容差
(H9)		 許容差
(D10)		 許容差
(N9)		 許容差
(Js9)		 許容差
(P9)
2×2 2  0
-0.025		 2  0
-0.025		 h9 0.16~0.25 6~20 2 +0.025
  0		 +0.060
+0.020		 -0.004
-0.029		 ±0.0125 -0.006
-0.031		 0.08~0.16 1.2 1.0 +0.1
  0		 6~8
3×3 3 3 6~36 3 1.8 1.4 8~10
4×4 4  0
-0.030		 4  0
-0.030		 8~45 4 +0.030
  0		 +0.078
+0.030		  0
-0.030		 ±0.0150 -0.012
-0.042		 2.5 1.8 10~12
5×5 5 5 0.25~0.40 10~56 5 0.16~0.25 3.0 2.3 12~17
6×6 6 6 14~70 6 3.5 2.8 17~22
(7×7) 7  0
-0.036		 7  0
-0.036		 16~80 7 +0.036
  0		 +0.098
+0.040		  0
-0.036		 ±0.0180 -0.015
-0.051		 4.0 3.3 +0.2
  0		 20~25
8×7 8 7  0
-0.090		 h11 18~90 8 4.0 3.3 22~30
10×8 10 8 0.40~0.60 22~110 10 0.25~0.40 5.0 3.3 30~38
12×8 12  0
-0.043		 8 28~140 12 +0.043
  0		 +0.120
+0.050		  0
-0.043		 ±0.0215 -0.018
-0.061		 5.0 3.3 38~44
14×9 14 9 36~160 14 5.5 3.8 44~50
(15×10) 15 10 40~180 15 5.0 5.3 50~55
16×10 16 10 45~180 16 6.0 4.3 50~58
18×11 18 11  0
-0.110		 50~200 18 7.0 4.4 58~65
20×12 20  0
-0.052		 12 0.60~0.80 56~220 20 +0.052
  0		 +0.149
+0.065		  0
-0.052		 ±0.0260 -0.022
-0.074		 0.40~0.60 7.5 4.9 65~75
22×14 22 14 63~250 22 9.0 5.4 75~85
(24×16) 24 16 70~280 24 8.0 8.4 80~90
25×14 25 14 70~280 25 9.0 5.4 85~95
28×16 28 16 80~320 28 10.0 6.4 95~110
32×18 32  0
-0.062		 18 90~360 32 +0.062
  0		 +0.180
+0.080		  0
-0.062		 ±0.0310 -0.026
-0.088		 11.0 7.4 110~130

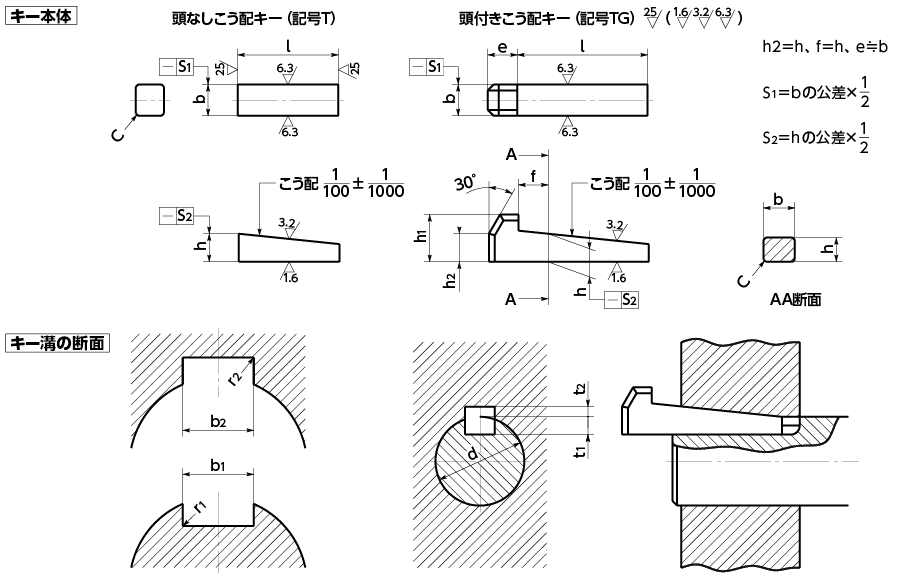

こう配キー・頭付きこう配キー及びキー溝の形状・寸法

technical09-02

単位 : mm

キーの
呼び寸法
b×h 		キーの寸法 キー溝の寸法 参考
b h h1 C l b1及びb2 r1
及び
r2		 t1の
基準
寸法		 t2の
基準
寸法		 t1及び
t2の
許容差		 適応する
軸径d
基準
寸法		 許容差
(h9) 		 基準
寸法		 許容差 基準
寸法		 許容差
(D10)
2×2 2  0
-0.025		 2  0
-0.025		 h9 - 0.16~0.25 6~30  2 +0.060
+0.020		 0.08~0.16 1.2 0.5 +0.05
  0		 6~8
3×3 3 3 - 6~36 3 1.8 0.9 8~10
4×4 4  0
-0.030		 4  0
-0.030		 7 8~45 4 +0.078
+0.030		 2.5 1.2 +0.1
  0		 10~12
5×5 5 5 8 0.25~0.40 10~56 5 0.16~0.25 3.0 1.7 12~17
6×6 6 6 10 14~70 6 3.5 2.2 17~22
(7×7) 7  0
-0.036		 7.2  0
-0.036		 10 16~80 7 +0.098
+0.040		 4.0 3.0 20~25
8×7 8 7  0
-0.090		 h11 11 18~90 8 4.0 2.4 +0.2
  0		 22~30
10×8 10 8 12 0.40~0.60 22~110 10 0.25~0.40 5.0 2.4 30~38
12×8 12  0
-0.043		 8 12 28~140 12 +0.120
+0.050		 5.0 2.4 38~44
14×9 14 9 14 36~160 14 5.5 2.9 44~50
(15×10) 15 10.2  0
-0.070		 h10 15 40~180 15 5.0 5.0 +0.1
  0		 50~55
16×10 16 10  0
-0.090		 h11 16 45~ 180 16 6.0 3.4 +0.2
  0		 50~58
18×11 18 11  0
-0.110		 18 50~200 18 7.0 3.4 58~65
20×12 20  0
-0.052		 12 20 0.60~0.80 56~220 20 +0.149
+0.065		 0.40~0.60 7.5 3.9 65~75
22×14 22 14 22 63~250 22 9.0 4.4 75~85
(24×16) 24 16.2  0
-0.070		 h10 24 70~280 24 8.0 8.0 +0.1
  0		 80~90
25×14 25 14  0
-0.110		 h11 22 70~280 25 9.0 4.4 +0.2
  0		 85~95
28×16  28 16 25 80~320 28 10.0 5.4 95~110
32×18 32  0
-0.062		 18 28 90~360 32 +0.180
+0.080		 11.0 6.4 110~130
