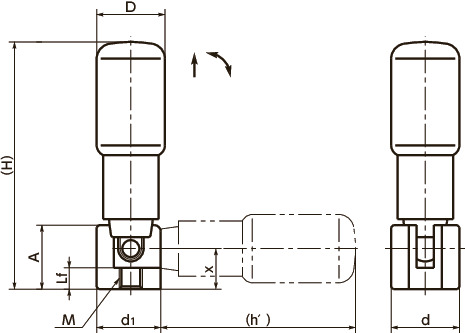

GDRS-24-M6の形状図
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lf | d | d1 | H | A | h' | x | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GDRS-24-M6 | 24 | M6 | 1 | 6 | 20 | 18.5 | 95.5 | 19.5 | 80.5 | 10.5 | 90 | 6,040 | 6,644 | CAD | カート | 在庫品 |
GDRS-24-M6の材質・仕上げ
| GDRS ねじ部：ステンレス製 | |
|---|---|
| グリップ部 | ナイロン6（つや消し黒） |
| ねじ部 | SUS303 |
GDRS-24-M6の特長
- 引き上げてから倒す機構を採用。不用意に倒れません。
