NBK

  • 特殊ねじ
  • 真空

カバーキャップ（PTFE）

Cover Cap / PTFE

SCAP-PT

安全上の注意特性

  • 真空
  • クリーン
  • 耐薬品

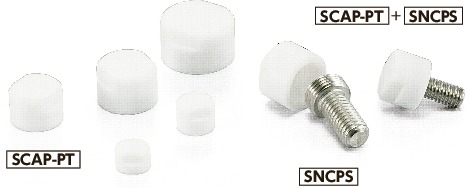

SCAP-PTカバーキャップ（PTFE）

形状図

SCAP-PTカバーキャップ（PTFE）寸法図

寸法・CAD・価格

絞り込み

M(細目)
ねじの呼び
すべて
M5
M6
M8
M10
M12
M16

単位 : mm

品番 M(細目)
ねじの呼び		 ピッチ H D1 h B tB 推奨締め
つけトルク
(N・m)		 適用カバー
キャップ用
ボルト
SNCPS		 質量
(g)		 価格
(円/個)		 税込
価格		 CAD
ダウンロード		 数量(個) 在庫/非在庫
SCAP-3-PT M5 0.5 6 9 2 7 3 0.04 SNCPS-M3 0.65 1,390 1,529 CAD カート 在庫品
SCAP-4-PT M6 0.75 8 10 2.8 8 3 0.08 SNCPS-M4 1.1 1,460 1,606 CAD カート 在庫品
SCAP-5-PT M8 0.75 9 12 3.5 9 3 0.2 SNCPS-M5 1.6 1,570 1,727 CAD カート 在庫品
SCAP-6-PT M10 0.75 10 14 4 11 4 0.35 SNCPS-M6 2.3 1,640 1,804 CAD カート 在庫品
SCAP-8-PT M12 1 11 16 5 13 4 0.45 SNCPS-M8 3.1 1,750 1,925 CAD カート 在庫品
SCAP-10-PT M16 1 12 20 6 17 4 0.6 SNCPS-M10 4.8 2,000 2,200 CAD カート 在庫品
品番 M(細目)
ねじの呼び		 ピッチ H D1 h B tB 推奨締め
つけトルク
(N・m)		 適用カバー
キャップ用
ボルト
SNCPS		 質量
(g)		 価格
(円/個)		 税込
価格		 CAD
ダウンロード		 数量(個) 在庫/非在庫
SCAP-3-PT M5 0.5 6 9 2 7 3 0.04 SNCPS-M3 0.65 1,390 1,529 CAD カート 在庫品
SCAP-4-PT M6 0.75 8 10 2.8 8 3 0.08 SNCPS-M4 1.1 1,460 1,606 CAD カート 在庫品
SCAP-5-PT M8 0.75 9 12 3.5 9 3 0.2 SNCPS-M5 1.6 1,570 1,727 CAD カート 在庫品
SCAP-6-PT M10 0.75 10 14 4 11 4 0.35 SNCPS-M6 2.3 1,640 1,804 CAD カート 在庫品
SCAP-8-PT M12 1 11 16 5 13 4 0.45 SNCPS-M8 3.1 1,750 1,925 CAD カート 在庫品
SCAP-10-PT M16 1 12 20 6 17 4 0.6 SNCPS-M10 4.8 2,000 2,200 CAD カート 在庫品
品番 M(細目)
ねじの呼び		 ピッチ H D1 h B tB 推奨締め
つけトルク
(N・m)		 適用カバー
キャップ用
ボルト
SNCPS		 質量
(g)		 価格
(円/個)		 税込
価格		 CAD
ダウンロード		 数量(個) 在庫/非在庫
SCAP-3-PT M5 0.5 6 9 2 7 3 0.04 SNCPS-M3 0.65 1,390 1,529 CAD カート 在庫品
SCAP-4-PT M6 0.75 8 10 2.8 8 3 0.08 SNCPS-M4 1.1 1,460 1,606 CAD カート 在庫品
SCAP-5-PT M8 0.75 9 12 3.5 9 3 0.2 SNCPS-M5 1.6 1,570 1,727 CAD カート 在庫品
SCAP-6-PT M10 0.75 10 14 4 11 4 0.35 SNCPS-M6 2.3 1,640 1,804 CAD カート 在庫品
SCAP-8-PT M12 1 11 16 5 13 4 0.45 SNCPS-M8 3.1 1,750 1,925 CAD カート 在庫品
SCAP-10-PT M16 1 12 20 6 17 4 0.6 SNCPS-M10 4.8 2,000 2,200 CAD カート 在庫品
品番 M(細目)
ねじの呼び		 ピッチ H D1 h B tB 推奨締め
つけトルク
(N・m)		 適用カバー
キャップ用
ボルト
SNCPS		 質量
(g)		 価格
(円/個)		 税込
価格		 CAD
ダウンロード		 数量(個) 在庫/非在庫
SCAP-3-PT M5 0.5 6 9 2 7 3 0.04 SNCPS-M3 0.65 1,390 1,529 CAD カート 在庫品
SCAP-4-PT M6 0.75 8 10 2.8 8 3 0.08 SNCPS-M4 1.1 1,460 1,606 CAD カート 在庫品
SCAP-5-PT M8 0.75 9 12 3.5 9 3 0.2 SNCPS-M5 1.6 1,570 1,727 CAD カート 在庫品
SCAP-6-PT M10 0.75 10 14 4 11 4 0.35 SNCPS-M6 2.3 1,640 1,804 CAD カート 在庫品
SCAP-8-PT M12 1 11 16 5 13 4 0.45 SNCPS-M8 3.1 1,750 1,925 CAD カート 在庫品
SCAP-10-PT M16 1 12 20 6 17 4 0.6 SNCPS-M10 4.8 2,000 2,200 CAD カート 在庫品

●同一サイズを複数でご注文の場合は、まとめてクリーン梱包します。

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　


材質・仕上げ

SCAP-PT
カバーキャップ
本体 PTFE（四ふっ化エチレン）

用途

FPD・半導体製造のウェットプロセス/プリント基板エッチング装置/
金属表面処理設備/洗浄装置/化学プラント

特長

  • カバーキャップSCAP-PTとカバーキャップ用ボルトSNCPSを組み合わせて使用してください。
  • PTFE（四ふっ化エチレン）製のカバーが薬品によるボルト頭部の腐蝕を防止します。
  • PTFEは耐薬品性にすぐれたプラスティックで、PTFEを侵す薬品はほとんどありません。
  • PTFEの耐薬品性について⇒耐薬品ねじの耐薬品性
  • ねじ締結部はステンレス製のため、PTFEのねじより高い締めつけ力が得られます。
  • 推奨締めつけトルクで締めつけることにより、カバーキャップの座面が取りつけ面に密着しシール効果を発揮します。0.6MPaの気密試験で漏れがないことを確認しています。
  • ハステロイ＊1・PEEKなど、ご希望の材質のカバーキャップも製作いたします。

＊1：　ハステロイはヘインズ社の登録商標です。


使用上の注意

耐薬品性は使用条件により変化します。事前に必ず実際と同じ使用条件でテストしてください。

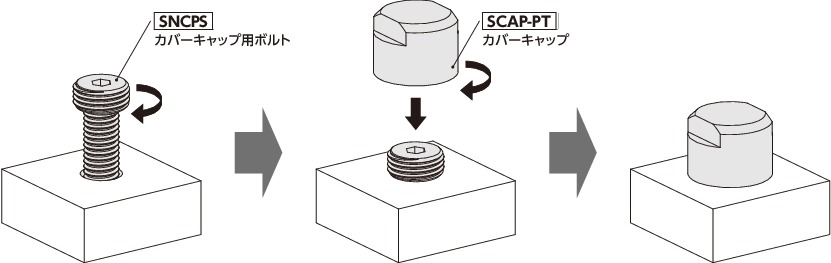

使用方法

カバーキャップ用ボルトSNCPSを締めつけた後、カバーキャップSCAP-PTをSNCPSの頭部をカバーするように取りつけてください。SCAP-PTの締めつけトルクは、表中の推奨締めつけトルクを超えないようにしてください。

SCAP-PTカバーキャップ（PTFE）


関連商品

真空チャンバー内での使用に適したアルミ合金のカバーキャップSCAP-ALがあります。
SCAP-ALSCAP-CESNCPS

SCAP-PT/SNCPSカバーキャップ（PTFE） / カバーキャップ用ボルト

真空チャンバー内での使用に適したセラミック製のカバーキャップSCAP-CEがあります。
SCAP-ALSCAP-CESNCPS

SCAP-PT/SNCPSカバーキャップ（PTFE） / カバーキャップ用ボルト
