SVSS-M6-MOS

六角穴付きボルト（ガス抜き穴つき / 二硫化モリブデンショット）

Socket Head Cap Screw with Ventilation Hole / MOS2 Shot

安全上の注意

  • 真空
  • クリーン
  • かじり・焼きつき防止
SVSS-MOS六角穴付きボルト（ガス抜き穴つき / 二硫化モリブデンショット）

形状図

SVSS-MOS六角穴付きボルト（ガス抜き穴つき / 二硫化モリブデンショット）寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
L
すべて
8
10
12
16
20
25
30

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ L D1 L1 B d 1袋入り数 質量
(g)		 価格
(円/袋)		 税込
価格		 CAD
ダウンロード		 数量(袋) バラ(本) 在庫/非在庫
SVSS-M6-8-MOS M6 1 8 10 6 5 2 10 4.3 4,810 5,291 CAD カート カート 在庫品
SVSS-M6-10-MOS M6 1 10 10 6 5 2 10 4.7 5,030 5,533 CAD カート カート 在庫品
SVSS-M6-12-MOS M6 1 12 10 6 5 2 10 5.1 5,110 5,621 CAD カート カート 在庫品
SVSS-M6-16-MOS M6 1 16 10 6 5 2 10 5.8 5,440 5,984 CAD カート カート 在庫品
SVSS-M6-20-MOS M6 1 20 10 6 5 2 10 6.5 5,940 6,534 CAD カート カート 在庫品
SVSS-M6-25-MOS M6 1 25 10 6 5 2 10 7.6 6,210 6,831 CAD カート カート 在庫品
SVSS-M6-30-MOS M6 1 30 10 6 5 2 10 8.3 6,770 7,447 CAD カート カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ L D1 L1 B d 1袋入り数 質量
(g)		 価格
(円/袋)		 税込
価格		 CAD
ダウンロード		 数量(袋) バラ(本) 在庫/非在庫
SVSS-M6-8-MOS M6 1 8 10 6 5 2 10 4.3 4,810 5,291 CAD カート カート 在庫品
SVSS-M6-10-MOS M6 1 10 10 6 5 2 10 4.7 5,030 5,533 CAD カート カート 在庫品
SVSS-M6-12-MOS M6 1 12 10 6 5 2 10 5.1 5,110 5,621 CAD カート カート 在庫品
SVSS-M6-16-MOS M6 1 16 10 6 5 2 10 5.8 5,440 5,984 CAD カート カート 在庫品
SVSS-M6-20-MOS M6 1 20 10 6 5 2 10 6.5 5,940 6,534 CAD カート カート 在庫品
SVSS-M6-25-MOS M6 1 25 10 6 5 2 10 7.6 6,210 6,831 CAD カート カート 在庫品
SVSS-M6-30-MOS M6 1 30 10 6 5 2 10 8.3 6,770 7,447 CAD カート カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ L D1 L1 B d 1袋入り数 質量
(g)		 価格
(円/袋)		 税込
価格		 CAD
ダウンロード		 数量(袋) バラ(本) 在庫/非在庫
SVSS-M6-8-MOS M6 1 8 10 6 5 2 10 4.3 4,810 5,291 CAD カート カート 在庫品
SVSS-M6-10-MOS M6 1 10 10 6 5 2 10 4.7 5,030 5,533 CAD カート カート 在庫品
SVSS-M6-12-MOS M6 1 12 10 6 5 2 10 5.1 5,110 5,621 CAD カート カート 在庫品
SVSS-M6-16-MOS M6 1 16 10 6 5 2 10 5.8 5,440 5,984 CAD カート カート 在庫品
SVSS-M6-20-MOS M6 1 20 10 6 5 2 10 6.5 5,940 6,534 CAD カート カート 在庫品
SVSS-M6-25-MOS M6 1 25 10 6 5 2 10 7.6 6,210 6,831 CAD カート カート 在庫品
SVSS-M6-30-MOS M6 1 30 10 6 5 2 10 8.3 6,770 7,447 CAD カート カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ L D1 L1 B d 1袋入り数 質量
(g)		 価格
(円/袋)		 税込
価格		 CAD
ダウンロード		 数量(袋) バラ(本) 在庫/非在庫
SVSS-M6-8-MOS M6 1 8 10 6 5 2 10 4.3 4,810 5,291 CAD カート カート 在庫品
SVSS-M6-10-MOS M6 1 10 10 6 5 2 10 4.7 5,030 5,533 CAD カート カート 在庫品
SVSS-M6-12-MOS M6 1 12 10 6 5 2 10 5.1 5,110 5,621 CAD カート カート 在庫品
SVSS-M6-16-MOS M6 1 16 10 6 5 2 10 5.8 5,440 5,984 CAD カート カート 在庫品
SVSS-M6-20-MOS M6 1 20 10 6 5 2 10 6.5 5,940 6,534 CAD カート カート 在庫品
SVSS-M6-25-MOS M6 1 25 10 6 5 2 10 7.6 6,210 6,831 CAD カート カート 在庫品
SVSS-M6-30-MOS M6 1 30 10 6 5 2 10 8.3 6,770 7,447 CAD カート カート 在庫品

●1袋入り数未満でご注文の場合は、別途手数料を申し受けます。詳しくはバラ売りサービスをご確認ください。


品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　


関連サービス

材質・仕上げ

SVSS-MOS
本体 SUSXM7（SUS304相当）
二硫化モリブデンショット
強度区分 A2-70

用途

かじり・焼きつき防止
真空装置/真空容器/FPD製造装置/半導体製造装置/電子顕微鏡

特長

  • ガス抜き穴が機器・装置のねじ穴の底に溜まったガスを排出しやすくし、真空装置の真空引きをサポートします。
  • ショットブラストで打ちつけられた二硫化モリブデン粒子がねじの潤滑性を高め、ねじのかじり・焼きつきを防止します。
  • 二硫化モリブデンショットは一般的な二硫化モリブデン系潤滑剤と異なり、結合剤を使用していないため、含有成分の特定が容易です。

SVSS-MOS六角穴付きボルト（ガス抜き穴つき / 二硫化モリブデンショット）

＊1：　クリーン洗浄後に二硫化モリブデンショットを行い、クリーン梱包をしています。


使用例

ねじ穴の底に溜まったガスはSVSS-MOSで、キリ穴に溜まったガスはSWAS-VFで排出します。SWAS-VFSWAS-VF-PC

SVSS-MOS六角穴付きボルト（ガス抜き穴つき / 二硫化モリブデンショット）

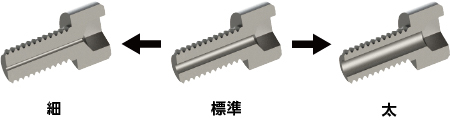

カスタマイズ例

ガス抜き穴径の変更が可能です。
⇒お問い合わせはこちら

SVSS-MOS六角穴付きボルト（ガス抜き穴つき / 二硫化モリブデンショット）


商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
