NBK

  • ノブ・ツマミ

ECY/アルミコントロールノブ

Aluminum Control Knob

安全上の注意

ECYアルミコントロールノブ

形状図

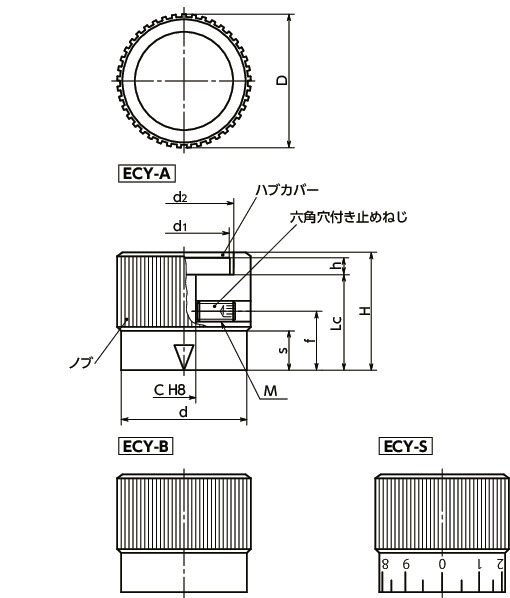

ECYアルミコントロールノブ寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
1-M4
1-M5

単位 : mm

品番 D M(並目)
ねじの呼び		 ピッチ C Lc H s f d1 d 質量
(g)		 価格
(円)		 税込
価格		 標準品を購入 在庫/非在庫
ECY-22-R5-A 22 1-M4 0.7 5 16 22 8 12.5 14 20 17 1,810 1,991 カート 在庫品
ECY-27-R6-A 27 1-M4 0.7 6 20 26 9 14 18 25 33 2,130 2,343 カート 在庫品
ECY-34-R6-A 34 1-M5 0.8 6 24 30 10 15 23 32 58 2,580 2,838 カート 在庫品
ECY-34-R8-A 34 1-M5 0.8 8 24 30 10 15 23 32 58 2,580 2,838 カート 在庫品
ECY-42-R8-A 42 1-M5 0.8 8 28 34 11 16 30 40 105 3,990 4,389 カート 在庫品
ECY-42-R10-A 42 1-M5 0.8 10 28 34 11 16 30 40 105 3,990 4,389 カート 在庫品
ECY-22-R5-B 22 1-M4 0.7 5 16 22 8 12.5 14 20 17 1,680 1,848 カート 在庫品
ECY-27-R6-B 27 1-M4 0.7 6 20 26 9 14 18 25 33 1,810 1,991 カート 在庫品
ECY-34-R6-B 34 1-M5 0.8 6 24 30 10 15 23 32 58 2,250 2,475 カート 在庫品
ECY-34-R8-B 34 1-M5 0.8 8 24 30 10 15 23 32 58 2,250 2,475 カート 在庫品
ECY-42-R8-B 42 1-M5 0.8 8 28 34 11 16 30 40 105 3,730 4,103 カート 在庫品
ECY-42-R10-B 42 1-M5 0.8 10 28 34 11 16 30 40 105 3,730 4,103 カート 在庫品
ECY-22-R5-S 22 1-M4 0.7 5 16 22 8 12.5 14 20 17 2,380 2,618 カート 在庫品
ECY-27-R6-S 27 1-M4 0.7 6 20 26 9 14 18 25 33 2,500 2,750 カート 在庫品
ECY-34-R6-S 34 1-M5 0.8 6 24 30 10 15 23 32 58 2,930 3,223 カート 在庫品
ECY-34-R8-S 34 1-M5 0.8 8 24 30 10 15 23 32 58 2,930 3,223 カート 在庫品
ECY-42-R8-S 42 1-M5 0.8 8 28 34 11 16 30 40 105 4,480 4,928 カート 在庫品
ECY-42-R10-S 42 1-M5 0.8 10 28 34 11 16 30 40 105 4,480 4,928 カート 在庫品

●六角穴付き止めねじが付属しています。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

ECY
ノブ アルミニウム合金
アルマイト処理
ハブカバー ナイロン6（ライトグレー）

特長

  • リーマ穴加工済み（許容差H8）。
  • 全商品に固定用の六角穴付き止めねじが付属しています。
  • ハブカバーは簡単に着脱できます。

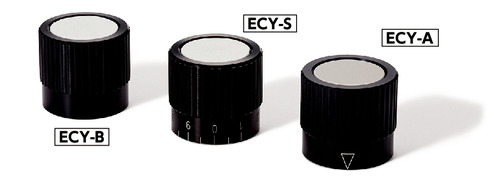

  • 指針つき・無地・スケールつきの3タイプ。品番の末尾記号により選択できます。
    末尾記号A----指針つき
    末尾記号B----無地
    末尾記号S----スケールつき
  • 標準品以外の目盛りの彫刻もいたします。
  • また、シンボルマークつきのハブカバーもあります。コンタクトセンターへお問い合わせください。
