NBK

  • ノブ・ツマミ

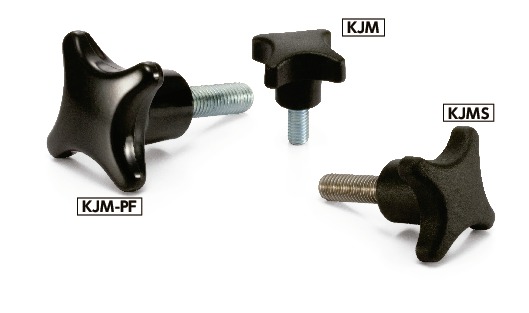

KJM/十字ノブ（おねじ）

Star Knob

安全上の注意

KJM十字ノブ（おねじ）

形状図

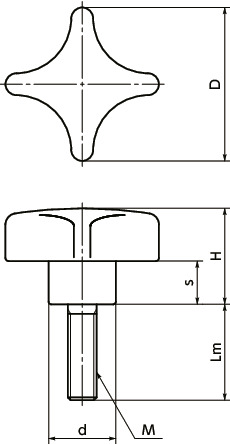

KJM十字ノブ（おねじ）寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
M8
M10
M12
Lm
すべて
10
16
20
25
30
35
45
40
55
50
60

単位 : mm

品番 D M(並目)
ねじの呼び		 ピッチ Lm H s d 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
KJM-32-M6-10 32 M6 1 10 20 10 14 8 240 264 CAD カート 在庫品
KJM-32-M6-16 32 M6 1 16 20 10 14 9 240 264 CAD カート 在庫品
KJM-32-M6-20 32 M6 1 20 20 10 14 10 240 264 CAD カート 在庫品
KJM-32-M6-25 32 M6 1 25 20 10 14 12 240 264 CAD カート 在庫品
KJM-32-M6-30 32 M6 1 30 20 10 14 13 260 286 CAD カート 在庫品
KJM-32-M6-35 32 M6 1 35 20 10 14 14 260 286 CAD カート 在庫品
KJM-32-M6-45 32 M6 1 45 20 10 14 16 290 319 CAD カート 在庫品
KJM-40-M8-16 40 M8 1.25 16 25 13 18 20 340 374 CAD カート 在庫品
KJM-40-M8-20 40 M8 1.25 20 25 13 18 22 340 374 CAD カート 在庫品
KJM-40-M8-25 40 M8 1.25 25 25 13 18 24 340 374 CAD カート 在庫品
KJM-40-M8-30 40 M8 1.25 30 25 13 18 26 340 374 CAD カート 在庫品
KJM-40-M8-40 40 M8 1.25 40 25 13 18 30 340 374 CAD カート 在庫品
KJM-40-M8-55 40 M8 1.25 55 25 13 18 32 360 396 CAD カート 在庫品
KJM-50-M10-25 50 M10 1.5 25 32 20 22 40 480 528 CAD カート 在庫品
KJM-50-M10-30 50 M10 1.5 30 32 20 22 43 500 550 CAD カート 在庫品
KJM-50-M10-35 50 M10 1.5 35 32 20 22 46 500 550 CAD カート 在庫品
KJM-50-M10-45 50 M10 1.5 45 32 20 22 52 510 561 CAD カート 在庫品
KJM-50-M10-55 50 M10 1.5 55 32 20 22 58 510 561 CAD カート 在庫品
KJM-63-M12-30 63 M12 1.75 30 40 25 26 75 640 704 CAD カート 在庫品
KJM-63-M12-35 63 M12 1.75 35 40 25 26 78 640 704 CAD カート 在庫品
KJM-63-M12-40 63 M12 1.75 40 40 25 26 82 660 726 CAD カート 在庫品
KJM-63-M12-50 63 M12 1.75 50 40 25 26 89 670 737 CAD カート 在庫品
KJM-63-M12-60 63 M12 1.75 60 40 25 26 96 670 737 CAD カート 在庫品
品番 D M(並目)
ねじの呼び		 ピッチ Lm H s d 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
KJM-32-M6-10 32 M6 1 10 20 10 14 8 240 264 CAD カート 在庫品
KJM-32-M6-16 32 M6 1 16 20 10 14 9 240 264 CAD カート 在庫品
KJM-32-M6-20 32 M6 1 20 20 10 14 10 240 264 CAD カート 在庫品
KJM-32-M6-25 32 M6 1 25 20 10 14 12 240 264 CAD カート 在庫品
KJM-32-M6-30 32 M6 1 30 20 10 14 13 260 286 CAD カート 在庫品
KJM-32-M6-35 32 M6 1 35 20 10 14 14 260 286 CAD カート 在庫品
KJM-32-M6-45 32 M6 1 45 20 10 14 16 290 319 CAD カート 在庫品
KJM-40-M8-16 40 M8 1.25 16 25 13 18 20 340 374 CAD カート 在庫品
KJM-40-M8-20 40 M8 1.25 20 25 13 18 22 340 374 CAD カート 在庫品
KJM-40-M8-25 40 M8 1.25 25 25 13 18 24 340 374 CAD カート 在庫品
KJM-40-M8-30 40 M8 1.25 30 25 13 18 26 340 374 CAD カート 在庫品
KJM-40-M8-40 40 M8 1.25 40 25 13 18 30 340 374 CAD カート 在庫品
KJM-40-M8-55 40 M8 1.25 55 25 13 18 32 360 396 CAD カート 在庫品
KJM-50-M10-25 50 M10 1.5 25 32 20 22 40 480 528 CAD カート 在庫品
KJM-50-M10-30 50 M10 1.5 30 32 20 22 43 500 550 CAD カート 在庫品
KJM-50-M10-35 50 M10 1.5 35 32 20 22 46 500 550 CAD カート 在庫品
KJM-50-M10-45 50 M10 1.5 45 32 20 22 52 510 561 CAD カート 在庫品
KJM-50-M10-55 50 M10 1.5 55 32 20 22 58 510 561 CAD カート 在庫品
KJM-63-M12-30 63 M12 1.75 30 40 25 26 75 640 704 CAD カート 在庫品
KJM-63-M12-35 63 M12 1.75 35 40 25 26 78 640 704 CAD カート 在庫品
KJM-63-M12-40 63 M12 1.75 40 40 25 26 82 660 726 CAD カート 在庫品
KJM-63-M12-50 63 M12 1.75 50 40 25 26 89 670 737 CAD カート 在庫品
KJM-63-M12-60 63 M12 1.75 60 40 25 26 96 670 737 CAD カート 在庫品
品番 D M(並目)
ねじの呼び		 ピッチ Lm H s d 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
KJM-32-M6-10 32 M6 1 10 20 10 14 8 240 264 CAD カート 在庫品
KJM-32-M6-16 32 M6 1 16 20 10 14 9 240 264 CAD カート 在庫品
KJM-32-M6-20 32 M6 1 20 20 10 14 10 240 264 CAD カート 在庫品
KJM-32-M6-25 32 M6 1 25 20 10 14 12 240 264 CAD カート 在庫品
KJM-32-M6-30 32 M6 1 30 20 10 14 13 260 286 CAD カート 在庫品
KJM-32-M6-35 32 M6 1 35 20 10 14 14 260 286 CAD カート 在庫品
KJM-32-M6-45 32 M6 1 45 20 10 14 16 290 319 CAD カート 在庫品
KJM-40-M8-16 40 M8 1.25 16 25 13 18 20 340 374 CAD カート 在庫品
KJM-40-M8-20 40 M8 1.25 20 25 13 18 22 340 374 CAD カート 在庫品
KJM-40-M8-25 40 M8 1.25 25 25 13 18 24 340 374 CAD カート 在庫品
KJM-40-M8-30 40 M8 1.25 30 25 13 18 26 340 374 CAD カート 在庫品
KJM-40-M8-40 40 M8 1.25 40 25 13 18 30 340 374 CAD カート 在庫品
KJM-40-M8-55 40 M8 1.25 55 25 13 18 32 360 396 CAD カート 在庫品
KJM-50-M10-25 50 M10 1.5 25 32 20 22 40 480 528 CAD カート 在庫品
KJM-50-M10-30 50 M10 1.5 30 32 20 22 43 500 550 CAD カート 在庫品
KJM-50-M10-35 50 M10 1.5 35 32 20 22 46 500 550 CAD カート 在庫品
KJM-50-M10-45 50 M10 1.5 45 32 20 22 52 510 561 CAD カート 在庫品
KJM-50-M10-55 50 M10 1.5 55 32 20 22 58 510 561 CAD カート 在庫品
KJM-63-M12-30 63 M12 1.75 30 40 25 26 75 640 704 CAD カート 在庫品
KJM-63-M12-35 63 M12 1.75 35 40 25 26 78 640 704 CAD カート 在庫品
KJM-63-M12-40 63 M12 1.75 40 40 25 26 82 660 726 CAD カート 在庫品
KJM-63-M12-50 63 M12 1.75 50 40 25 26 89 670 737 CAD カート 在庫品
KJM-63-M12-60 63 M12 1.75 60 40 25 26 96 670 737 CAD カート 在庫品
品番 D M(並目)
ねじの呼び		 ピッチ Lm H s d 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
KJM-32-M6-10 32 M6 1 10 20 10 14 8 240 264 CAD カート 在庫品
KJM-32-M6-16 32 M6 1 16 20 10 14 9 240 264 CAD カート 在庫品
KJM-32-M6-20 32 M6 1 20 20 10 14 10 240 264 CAD カート 在庫品
KJM-32-M6-25 32 M6 1 25 20 10 14 12 240 264 CAD カート 在庫品
KJM-32-M6-30 32 M6 1 30 20 10 14 13 260 286 CAD カート 在庫品
KJM-32-M6-35 32 M6 1 35 20 10 14 14 260 286 CAD カート 在庫品
KJM-32-M6-45 32 M6 1 45 20 10 14 16 290 319 CAD カート 在庫品
KJM-40-M8-16 40 M8 1.25 16 25 13 18 20 340 374 CAD カート 在庫品
KJM-40-M8-20 40 M8 1.25 20 25 13 18 22 340 374 CAD カート 在庫品
KJM-40-M8-25 40 M8 1.25 25 25 13 18 24 340 374 CAD カート 在庫品
KJM-40-M8-30 40 M8 1.25 30 25 13 18 26 340 374 CAD カート 在庫品
KJM-40-M8-40 40 M8 1.25 40 25 13 18 30 340 374 CAD カート 在庫品
KJM-40-M8-55 40 M8 1.25 55 25 13 18 32 360 396 CAD カート 在庫品
KJM-50-M10-25 50 M10 1.5 25 32 20 22 40 480 528 CAD カート 在庫品
KJM-50-M10-30 50 M10 1.5 30 32 20 22 43 500 550 CAD カート 在庫品
KJM-50-M10-35 50 M10 1.5 35 32 20 22 46 500 550 CAD カート 在庫品
KJM-50-M10-45 50 M10 1.5 45 32 20 22 52 510 561 CAD カート 在庫品
KJM-50-M10-55 50 M10 1.5 55 32 20 22 58 510 561 CAD カート 在庫品
KJM-63-M12-30 63 M12 1.75 30 40 25 26 75 640 704 CAD カート 在庫品
KJM-63-M12-35 63 M12 1.75 35 40 25 26 78 640 704 CAD カート 在庫品
KJM-63-M12-40 63 M12 1.75 40 40 25 26 82 660 726 CAD カート 在庫品
KJM-63-M12-50 63 M12 1.75 50 40 25 26 89 670 737 CAD カート 在庫品
KJM-63-M12-60 63 M12 1.75 60 40 25 26 96 670 737 CAD カート 在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

KJM
ノブ ナイロン6（つや消し黒）
ねじ部 SUM22L
三価クロメート処理

特長

  • 力のかかりやすい形状です。
  • ノブの材質は、ナイロン6とフェノール樹脂を標準化。
  • めねじタイプの十字ノブがあります。
    KJFKJF
    KJF-PFKJF-PF
  • 商品記号により、ノブ・ねじ部の材質が選択できます。
商品記号 ノブの材質 ねじ部の材質
KJM ナイロン6 スティール
KJMS ナイロン6 ステンレス
KJM-PF フェノール樹脂 スティール
