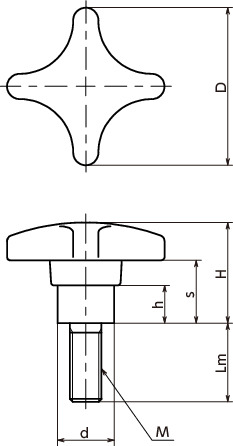

形状図
寸法・CAD・価格
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lm | H | h | s | d | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KJWM-32-M6-16 | 32 | M6 | 1 | 16 | 20 | 9 | 10 | 12 | 20 | 610 | 671 | CAD | カート | 実働10日目出荷 |
| KJWM-32-M6-20 | 32 | M6 | 1 | 20 | 20 | 9 | 10 | 12 | 21 | 630 | 693 | CAD | カート | 実働10日目出荷 |
| KJWM-32-M6-25 | 32 | M6 | 1 | 25 | 20 | 9 | 10 | 12 | 22 | 780 | 858 | CAD | カート | 実働10日目出荷 |
| KJWM-32-M6-30 | 32 | M6 | 1 | 30 | 20 | 9 | 10 | 12 | 23 | 760 | 836 | CAD | カート | 実働10日目出荷 |
| KJWM-32-M6-35 | 32 | M6 | 1 | 35 | 20 | 9 | 10 | 12 | 24 | 760 | 836 | CAD | カート | 実働10日目出荷 |
| KJWM-32-M6-45 | 32 | M6 | 1 | 45 | 20 | 9 | 10 | 12 | 25 | 940 | 1,034 | CAD | カート | 実働10日目出荷 |
| KJWM-40-M8-16 | 40 | M8 | 1.25 | 16 | 25 | 10 | 13 | 14 | 35 | 710 | 781 | CAD | カート | 実働10日目出荷 |
| KJWM-40-M8-20 | 40 | M8 | 1.25 | 20 | 25 | 10 | 13 | 14 | 35 | 670 | 737 | CAD | カート | 実働10日目出荷 |
| KJWM-40-M8-25 | 40 | M8 | 1.25 | 25 | 25 | 10 | 13 | 14 | 37 | 870 | 957 | CAD | カート | 実働10日目出荷 |
| KJWM-40-M8-30 | 40 | M8 | 1.25 | 30 | 25 | 10 | 13 | 14 | 39 | 830 | 913 | CAD | カート | 実働10日目出荷 |
| KJWM-40-M8-35 | 40 | M8 | 1.25 | 35 | 25 | 10 | 13 | 14 | 41 | 840 | 924 | CAD | カート | 実働10日目出荷 |
| KJWM-40-M8-40 | 40 | M8 | 1.25 | 40 | 25 | 10 | 13 | 14 | 42 | 840 | 924 | CAD | カート | 実働10日目出荷 |
| KJWM-40-M8-45 | 40 | M8 | 1.25 | 45 | 25 | 10 | 13 | 14 | 44 | 890 | 979 | CAD | カート | 実働10日目出荷 |
| KJWM-40-M8-55 | 40 | M8 | 1.25 | 55 | 25 | 10 | 13 | 14 | 46 | 1,050 | 1,155 | CAD | カート | 実働10日目出荷 |
| KJWM-50-M10-25 | 50 | M10 | 1.5 | 25 | 32 | 12 | 20 | 18 | 72 | 1,040 | 1,144 | CAD | カート | 実働10日目出荷 |
| KJWM-50-M10-30 | 50 | M10 | 1.5 | 30 | 32 | 12 | 20 | 18 | 75 | 1,060 | 1,166 | CAD | カート | 実働10日目出荷 |
| KJWM-50-M10-35 | 50 | M10 | 1.5 | 35 | 32 | 12 | 20 | 18 | 77 | 1,270 | 1,397 | CAD | カート | 実働10日目出荷 |
| KJWM-50-M10-45 | 50 | M10 | 1.5 | 45 | 32 | 12 | 20 | 18 | 82 | 1,200 | 1,320 | CAD | カート | 実働10日目出荷 |
| KJWM-50-M10-55 | 50 | M10 | 1.5 | 55 | 32 | 12 | 20 | 18 | 88 | 1,280 | 1,408 | CAD | カート | 実働10日目出荷 |
| KJWM-63-M12-30 | 63 | M12 | 1.75 | 30 | 40 | 14 | 25 | 20 | 118 | 1,660 | 1,826 | CAD | カート | 実働10日目出荷 |
| KJWM-63-M12-35 | 63 | M12 | 1.75 | 35 | 40 | 14 | 25 | 20 | 122 | 1,370 | 1,507 | CAD | カート | 実働10日目出荷 |
| KJWM-63-M12-40 | 63 | M12 | 1.75 | 40 | 40 | 14 | 25 | 20 | 124 | 1,490 | 1,639 | CAD | カート | 実働10日目出荷 |
| KJWM-63-M12-50 | 63 | M12 | 1.75 | 50 | 40 | 14 | 25 | 20 | 131 | 1,530 | 1,683 | CAD | カート | 実働10日目出荷 |
| KJWM-63-M12-60 | 63 | M12 | 1.75 | 60 | 40 | 14 | 25 | 20 | 138 | 1,520 | 1,672 | CAD | カート | 実働10日目出荷 |
材質・仕上げ
| KJWM | |
|---|---|
| ノブ | ナイロン6（つや消し黒） |
| ねじ部 | スティール 三価クロメート処理 |
特長
- ナイロン6製のノブ。
- 力のかかりやすい形状です。
- 金属ハブにより、平らで安定した座面を確保。より確実にクランプできます。
