KSM-PF/セブンロブノブ

Seven Lobe Knob

安全上の注意

KSM-PFセブンロブノブ

形状図

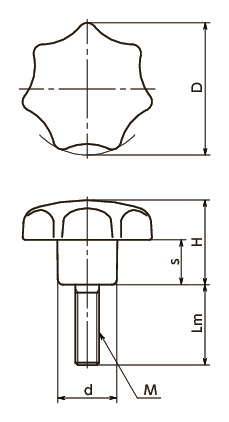

KSM-PFセブンロブノブ寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
M8
M10
M12
M16
Lm
すべて
16
20
25
30
35
45
40
55
50
60
70
SEMI規格準拠
すべて
-
○

単位 : mm

品番 D M(並目)
ねじの呼び		 ピッチ Lm H s d 質量
(g)		 SEMI規格準拠 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
KSM-32-M6-16-PF 32 M6 1 16 20 10 14 9 - 380 418 CAD カート 在庫品
KSM-32-M6-20-PF 32 M6 1 20 20 10 14 10 - 380 418 CAD カート 実働10日目出荷
KSM-32-M6-25-PF 32 M6 1 25 20 10 14 12 - 380 418 CAD カート 実働10日目出荷
KSM-32-M6-30-PF 32 M6 1 30 20 10 14 13 - 380 418 CAD カート 実働10日目出荷
KSM-32-M6-35-PF 32 M6 1 35 20 10 14 14 - 400 440 CAD カート 実働10日目出荷
KSM-32-M6-45-PF 32 M6 1 45 20 10 14 16 - 400 440 CAD カート 実働10日目出荷
KSM-40-M8-16-PF 40 M8 1.25 16 25 13 18 19 - 500 550 CAD カート 在庫品
KSM-40-M8-20-PF 40 M8 1.25 20 25 13 18 21 - 500 550 CAD カート 在庫品
KSM-40-M8-25-PF 40 M8 1.25 25 25 13 18 23 - 500 550 CAD カート 実働10日目出荷
KSM-40-M8-30-PF 40 M8 1.25 30 25 13 18 25 - 510 561 CAD カート 実働10日目出荷
KSM-40-M8-40-PF 40 M8 1.25 40 25 13 18 29 - 540 594 CAD カート 実働10日目出荷
KSM-40-M8-55-PF 40 M8 1.25 55 25 13 18 36 - 590 649 CAD カート 実働10日目出荷
KSM-50-M10-25-PF 50 M10 1.5 25 32 17 22 49 - 620 682 CAD カート 在庫品
KSM-50-M10-30-PF 50 M10 1.5 30 32 17 22 52 - 630 693 CAD カート 実働10日目出荷
KSM-50-M10-35-PF 50 M10 1.5 35 32 17 22 55 - 640 704 CAD カート 在庫品
KSM-50-M10-45-PF 50 M10 1.5 45 32 17 22 59 - 670 737 CAD カート 実働10日目出荷
KSM-50-M10-55-PF 50 M10 1.5 55 32 17 22 64 - 690 759 CAD カート 実働10日目出荷
KSM-63-M12-30-PF 63 M12 1.75 30 40 21 26 91 ○ 860 946 CAD カート 在庫品
KSM-63-M12-35-PF 63 M12 1.75 35 40 21 26 96 ○ 860 946 CAD カート 実働10日目出荷
KSM-63-M12-40-PF 63 M12 1.75 40 40 21 26 100 ○ 870 957 CAD カート 実働10日目出荷
KSM-63-M12-50-PF 63 M12 1.75 50 40 21 26 108 ○ 870 957 CAD カート 実働10日目出荷
KSM-63-M12-60-PF 63 M12 1.75 60 40 21 26 117 ○ 910 1,001 CAD カート 在庫品
KSM-80-M16-30-PF 80 M16 2 30 50 25 35 207 ○ 1,570 1,727 CAD カート 在庫品
KSM-80-M16-40-PF 80 M16 2 40 50 25 35 222 ○ 1,650 1,815 CAD カート 在庫品
KSM-80-M16-50-PF 80 M16 2 50 50 25 35 230 ○ 1,720 1,892 CAD カート 在庫品
KSM-80-M16-60-PF 80 M16 2 60 50 25 35 245 ○ 1,840 2,024 CAD カート 在庫品
KSM-80-M16-70-PF 80 M16 2 70 50 25 35 259 ○ 1,940 2,134 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

KSM-PF
ノブ フェノール樹脂（黒）
ねじ部 スティール
三価クロメート処理

特長

  • 7角形は人間の手になじむ理想的なかたちです。
  • ノブの材質はナイロン6とフェノール樹脂を標準化。
  • めねじタイプのセブンロブノブKSFKSFSKSF-PFKSF-Kがあります。
    KSFKSFSKSF-PFKSF-K

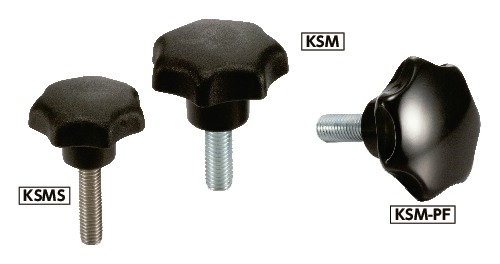

  • 商品記号により、ノブ・ねじ部の材質が選択できます。
商品記号 ノブの材質 ねじ部の材質
KSM ナイロン6 スティール製
KSMS ナイロン6 ステンレス製
KSM-PF フェノール樹脂 スティール製
