NBK

  • ノブ・ツマミ

KTM/セブンロブノブ

Seven Lobe Knob

安全上の注意

KTMセブンロブノブ

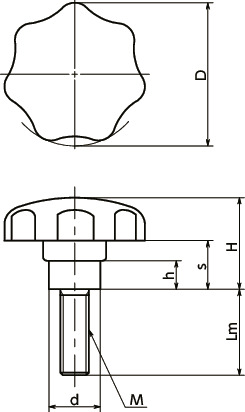

形状図

KTMセブンロブノブ

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M5
M6
M8
M10
M12
Lm
すべて
10
15
20
16
25
30
35
45
40
55
50
60
SEMI規格準拠
すべて
-
○

単位 : mm

品番 D M(並目)
ねじの呼び		 ピッチ Lm H s h d 質量
(g)		 SEMI規格準拠 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
KTM-25-M5-10 25 M5 0.8 10 16 8 6 10 11 - 1,000 1,100 CAD カート 実働10日目出荷
KTM-25-M5-15 25 M5 0.8 15 16 8 6 10 12 - 1,010 1,111 CAD カート 実働10日目出荷
KTM-25-M5-20 25 M5 0.8 20 16 8 6 10 13 - 1,020 1,122 CAD カート 実働10日目出荷
KTM-32-M6-16 32 M6 1 16 20 10 8.5 12 20 - 850 935 CAD カート 実働10日目出荷
KTM-32-M6-20 32 M6 1 20 20 10 8.5 12 21 - 920 1,012 CAD カート 実働10日目出荷
KTM-32-M6-25 32 M6 1 25 20 10 8.5 12 22 - 1,070 1,177 CAD カート 実働10日目出荷
KTM-32-M6-30 32 M6 1 30 20 10 8.5 12 23 - 1,030 1,133 CAD カート 実働10日目出荷
KTM-32-M6-35 32 M6 1 35 20 10 8.5 12 24 - 1,030 1,133 CAD カート 実働10日目出荷
KTM-32-M6-45 32 M6 1 45 20 10 8.5 12 25 - 1,180 1,298 CAD カート 実働10日目出荷
KTM-40-M8-16 40 M8 1.25 16 26 13 10 14 36 - 990 1,089 CAD カート 実働10日目出荷
KTM-40-M8-20 40 M8 1.25 20 26 13 10 14 37 - 950 1,045 CAD カート 実働10日目出荷
KTM-40-M8-25 40 M8 1.25 25 26 13 10 14 38 - 1,070 1,177 CAD カート 実働10日目出荷
KTM-40-M8-30 40 M8 1.25 30 26 13 10 14 40 - 1,090 1,199 CAD カート 実働10日目出荷
KTM-40-M8-35 40 M8 1.25 35 26 13 10 14 43 - 1,140 1,254 CAD カート 実働10日目出荷
KTM-40-M8-40 40 M8 1.25 40 26 13 10 14 43 - 1,160 1,276 CAD カート 実働10日目出荷
KTM-40-M8-45 40 M8 1.25 45 26 13 10 14 45 - 1,160 1,276 CAD カート 実働10日目出荷
KTM-40-M8-55 40 M8 1.25 55 26 13 10 14 47 - 1,320 1,452 CAD カート 実働10日目出荷
KTM-50-M10-25 50 M10 1.5 25 32 17 10 18 77 - 1,320 1,452 CAD カート 実働10日目出荷
KTM-50-M10-30 50 M10 1.5 30 32 17 10 18 80 - 1,350 1,485 CAD カート 実働10日目出荷
KTM-50-M10-35 50 M10 1.5 35 32 17 10 18 83 - 1,350 1,485 CAD カート 実働10日目出荷
KTM-50-M10-45 50 M10 1.5 45 32 17 10 18 86 - 1,470 1,617 CAD カート 実働10日目出荷
KTM-50-M10-55 50 M10 1.5 55 32 17 10 18 93 - 1,540 1,694 CAD カート 実働10日目出荷
KTM-63-M12-30 63 M12 1.75 30 40 21 14 20 123 ○ 2,010 2,211 CAD カート 実働10日目出荷
KTM-63-M12-35 63 M12 1.75 35 40 21 14 20 123 ○ 1,790 1,969 CAD カート 実働10日目出荷
KTM-63-M12-40 63 M12 1.75 40 40 21 14 20 131 ○ 1,830 2,013 CAD カート 実働10日目出荷
KTM-63-M12-50 63 M12 1.75 50 40 21 14 20 135 ○ 1,930 2,123 CAD カート 実働10日目出荷
KTM-63-M12-60 63 M12 1.75 60 40 21 14 20 145 ○ 1,940 2,134 CAD カート 実働10日目出荷
品番 D M(並目)
ねじの呼び		 ピッチ Lm H s h d 質量
(g)		 SEMI規格準拠 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
KTM-25-M5-10 25 M5 0.8 10 16 8 6 10 11 - 1,000 1,100 CAD カート 実働10日目出荷
KTM-25-M5-15 25 M5 0.8 15 16 8 6 10 12 - 1,010 1,111 CAD カート 実働10日目出荷
KTM-25-M5-20 25 M5 0.8 20 16 8 6 10 13 - 1,020 1,122 CAD カート 実働10日目出荷
KTM-32-M6-16 32 M6 1 16 20 10 8.5 12 20 - 850 935 CAD カート 実働10日目出荷
KTM-32-M6-20 32 M6 1 20 20 10 8.5 12 21 - 920 1,012 CAD カート 実働10日目出荷
KTM-32-M6-25 32 M6 1 25 20 10 8.5 12 22 - 1,070 1,177 CAD カート 実働10日目出荷
KTM-32-M6-30 32 M6 1 30 20 10 8.5 12 23 - 1,030 1,133 CAD カート 実働10日目出荷
KTM-32-M6-35 32 M6 1 35 20 10 8.5 12 24 - 1,030 1,133 CAD カート 実働10日目出荷
KTM-32-M6-45 32 M6 1 45 20 10 8.5 12 25 - 1,180 1,298 CAD カート 実働10日目出荷
KTM-40-M8-16 40 M8 1.25 16 26 13 10 14 36 - 990 1,089 CAD カート 実働10日目出荷
KTM-40-M8-20 40 M8 1.25 20 26 13 10 14 37 - 950 1,045 CAD カート 実働10日目出荷
KTM-40-M8-25 40 M8 1.25 25 26 13 10 14 38 - 1,070 1,177 CAD カート 実働10日目出荷
KTM-40-M8-30 40 M8 1.25 30 26 13 10 14 40 - 1,090 1,199 CAD カート 実働10日目出荷
KTM-40-M8-35 40 M8 1.25 35 26 13 10 14 43 - 1,140 1,254 CAD カート 実働10日目出荷
KTM-40-M8-40 40 M8 1.25 40 26 13 10 14 43 - 1,160 1,276 CAD カート 実働10日目出荷
KTM-40-M8-45 40 M8 1.25 45 26 13 10 14 45 - 1,160 1,276 CAD カート 実働10日目出荷
KTM-40-M8-55 40 M8 1.25 55 26 13 10 14 47 - 1,320 1,452 CAD カート 実働10日目出荷
KTM-50-M10-25 50 M10 1.5 25 32 17 10 18 77 - 1,320 1,452 CAD カート 実働10日目出荷
KTM-50-M10-30 50 M10 1.5 30 32 17 10 18 80 - 1,350 1,485 CAD カート 実働10日目出荷
KTM-50-M10-35 50 M10 1.5 35 32 17 10 18 83 - 1,350 1,485 CAD カート 実働10日目出荷
KTM-50-M10-45 50 M10 1.5 45 32 17 10 18 86 - 1,470 1,617 CAD カート 実働10日目出荷
KTM-50-M10-55 50 M10 1.5 55 32 17 10 18 93 - 1,540 1,694 CAD カート 実働10日目出荷
KTM-63-M12-30 63 M12 1.75 30 40 21 14 20 123 ○ 2,010 2,211 CAD カート 実働10日目出荷
KTM-63-M12-35 63 M12 1.75 35 40 21 14 20 123 ○ 1,790 1,969 CAD カート 実働10日目出荷
KTM-63-M12-40 63 M12 1.75 40 40 21 14 20 131 ○ 1,830 2,013 CAD カート 実働10日目出荷
KTM-63-M12-50 63 M12 1.75 50 40 21 14 20 135 ○ 1,930 2,123 CAD カート 実働10日目出荷
KTM-63-M12-60 63 M12 1.75 60 40 21 14 20 145 ○ 1,940 2,134 CAD カート 実働10日目出荷
品番 D M(並目)
ねじの呼び		 ピッチ Lm H s h d 質量
(g)		 SEMI規格準拠 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
KTM-25-M5-10 25 M5 0.8 10 16 8 6 10 11 - 1,000 1,100 CAD カート 実働10日目出荷
KTM-25-M5-15 25 M5 0.8 15 16 8 6 10 12 - 1,010 1,111 CAD カート 実働10日目出荷
KTM-25-M5-20 25 M5 0.8 20 16 8 6 10 13 - 1,020 1,122 CAD カート 実働10日目出荷
KTM-32-M6-16 32 M6 1 16 20 10 8.5 12 20 - 850 935 CAD カート 実働10日目出荷
KTM-32-M6-20 32 M6 1 20 20 10 8.5 12 21 - 920 1,012 CAD カート 実働10日目出荷
KTM-32-M6-25 32 M6 1 25 20 10 8.5 12 22 - 1,070 1,177 CAD カート 実働10日目出荷
KTM-32-M6-30 32 M6 1 30 20 10 8.5 12 23 - 1,030 1,133 CAD カート 実働10日目出荷
KTM-32-M6-35 32 M6 1 35 20 10 8.5 12 24 - 1,030 1,133 CAD カート 実働10日目出荷
KTM-32-M6-45 32 M6 1 45 20 10 8.5 12 25 - 1,180 1,298 CAD カート 実働10日目出荷
KTM-40-M8-16 40 M8 1.25 16 26 13 10 14 36 - 990 1,089 CAD カート 実働10日目出荷
KTM-40-M8-20 40 M8 1.25 20 26 13 10 14 37 - 950 1,045 CAD カート 実働10日目出荷
KTM-40-M8-25 40 M8 1.25 25 26 13 10 14 38 - 1,070 1,177 CAD カート 実働10日目出荷
KTM-40-M8-30 40 M8 1.25 30 26 13 10 14 40 - 1,090 1,199 CAD カート 実働10日目出荷
KTM-40-M8-35 40 M8 1.25 35 26 13 10 14 43 - 1,140 1,254 CAD カート 実働10日目出荷
KTM-40-M8-40 40 M8 1.25 40 26 13 10 14 43 - 1,160 1,276 CAD カート 実働10日目出荷
KTM-40-M8-45 40 M8 1.25 45 26 13 10 14 45 - 1,160 1,276 CAD カート 実働10日目出荷
KTM-40-M8-55 40 M8 1.25 55 26 13 10 14 47 - 1,320 1,452 CAD カート 実働10日目出荷
KTM-50-M10-25 50 M10 1.5 25 32 17 10 18 77 - 1,320 1,452 CAD カート 実働10日目出荷
KTM-50-M10-30 50 M10 1.5 30 32 17 10 18 80 - 1,350 1,485 CAD カート 実働10日目出荷
KTM-50-M10-35 50 M10 1.5 35 32 17 10 18 83 - 1,350 1,485 CAD カート 実働10日目出荷
KTM-50-M10-45 50 M10 1.5 45 32 17 10 18 86 - 1,470 1,617 CAD カート 実働10日目出荷
KTM-50-M10-55 50 M10 1.5 55 32 17 10 18 93 - 1,540 1,694 CAD カート 実働10日目出荷
KTM-63-M12-30 63 M12 1.75 30 40 21 14 20 123 ○ 2,010 2,211 CAD カート 実働10日目出荷
KTM-63-M12-35 63 M12 1.75 35 40 21 14 20 123 ○ 1,790 1,969 CAD カート 実働10日目出荷
KTM-63-M12-40 63 M12 1.75 40 40 21 14 20 131 ○ 1,830 2,013 CAD カート 実働10日目出荷
KTM-63-M12-50 63 M12 1.75 50 40 21 14 20 135 ○ 1,930 2,123 CAD カート 実働10日目出荷
KTM-63-M12-60 63 M12 1.75 60 40 21 14 20 145 ○ 1,940 2,134 CAD カート 実働10日目出荷
品番 D M(並目)
ねじの呼び		 ピッチ Lm H s h d 質量
(g)		 SEMI規格準拠 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
KTM-25-M5-10 25 M5 0.8 10 16 8 6 10 11 - 1,000 1,100 CAD カート 実働10日目出荷
KTM-25-M5-15 25 M5 0.8 15 16 8 6 10 12 - 1,010 1,111 CAD カート 実働10日目出荷
KTM-25-M5-20 25 M5 0.8 20 16 8 6 10 13 - 1,020 1,122 CAD カート 実働10日目出荷
KTM-32-M6-16 32 M6 1 16 20 10 8.5 12 20 - 850 935 CAD カート 実働10日目出荷
KTM-32-M6-20 32 M6 1 20 20 10 8.5 12 21 - 920 1,012 CAD カート 実働10日目出荷
KTM-32-M6-25 32 M6 1 25 20 10 8.5 12 22 - 1,070 1,177 CAD カート 実働10日目出荷
KTM-32-M6-30 32 M6 1 30 20 10 8.5 12 23 - 1,030 1,133 CAD カート 実働10日目出荷
KTM-32-M6-35 32 M6 1 35 20 10 8.5 12 24 - 1,030 1,133 CAD カート 実働10日目出荷
KTM-32-M6-45 32 M6 1 45 20 10 8.5 12 25 - 1,180 1,298 CAD カート 実働10日目出荷
KTM-40-M8-16 40 M8 1.25 16 26 13 10 14 36 - 990 1,089 CAD カート 実働10日目出荷
KTM-40-M8-20 40 M8 1.25 20 26 13 10 14 37 - 950 1,045 CAD カート 実働10日目出荷
KTM-40-M8-25 40 M8 1.25 25 26 13 10 14 38 - 1,070 1,177 CAD カート 実働10日目出荷
KTM-40-M8-30 40 M8 1.25 30 26 13 10 14 40 - 1,090 1,199 CAD カート 実働10日目出荷
KTM-40-M8-35 40 M8 1.25 35 26 13 10 14 43 - 1,140 1,254 CAD カート 実働10日目出荷
KTM-40-M8-40 40 M8 1.25 40 26 13 10 14 43 - 1,160 1,276 CAD カート 実働10日目出荷
KTM-40-M8-45 40 M8 1.25 45 26 13 10 14 45 - 1,160 1,276 CAD カート 実働10日目出荷
KTM-40-M8-55 40 M8 1.25 55 26 13 10 14 47 - 1,320 1,452 CAD カート 実働10日目出荷
KTM-50-M10-25 50 M10 1.5 25 32 17 10 18 77 - 1,320 1,452 CAD カート 実働10日目出荷
KTM-50-M10-30 50 M10 1.5 30 32 17 10 18 80 - 1,350 1,485 CAD カート 実働10日目出荷
KTM-50-M10-35 50 M10 1.5 35 32 17 10 18 83 - 1,350 1,485 CAD カート 実働10日目出荷
KTM-50-M10-45 50 M10 1.5 45 32 17 10 18 86 - 1,470 1,617 CAD カート 実働10日目出荷
KTM-50-M10-55 50 M10 1.5 55 32 17 10 18 93 - 1,540 1,694 CAD カート 実働10日目出荷
KTM-63-M12-30 63 M12 1.75 30 40 21 14 20 123 ○ 2,010 2,211 CAD カート 実働10日目出荷
KTM-63-M12-35 63 M12 1.75 35 40 21 14 20 123 ○ 1,790 1,969 CAD カート 実働10日目出荷
KTM-63-M12-40 63 M12 1.75 40 40 21 14 20 131 ○ 1,830 2,013 CAD カート 実働10日目出荷
KTM-63-M12-50 63 M12 1.75 50 40 21 14 20 135 ○ 1,930 2,123 CAD カート 実働10日目出荷
KTM-63-M12-60 63 M12 1.75 60 40 21 14 20 145 ○ 1,940 2,134 CAD カート 実働10日目出荷

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

KTM
ノブ ナイロン6（つや消し黒）
ねじ部 スティール
三価クロメート処理

特長

  • 7角形は人間の手になじむ理想的なかたちです。
  • めねじタイプのセブンロブノブKTFKTFSKTF-PFがあります。
    KTFKTFSKTF-PF
