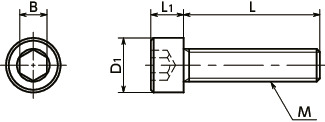

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | L | D1 | L1 | B | 1袋入り数 | 質量 (g) |
価格 (円/袋) |
税込 価格 |
CAD ダウンロード |
数量(袋) | バラ(本) | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNS-M3-4 | M3 | 0.5 | 4 | 5.5 | 3 | 2.5 | 50 | 0.65 | 1,400 | 1,540 | CAD | カート | カート | 在庫品 |
| SNS-M3-5 | M3 | 0.5 | 5 | 5.5 | 3 | 2.5 | 50 | 0.69 | 550 | 605 | CAD | カート | カート | 在庫品 |
| SNS-M3-6 | M3 | 0.5 | 6 | 5.5 | 3 | 2.5 | 50 | 0.73 | 450 | 495 | CAD | カート | カート | 在庫品 |
| SNS-M3-8 | M3 | 0.5 | 8 | 5.5 | 3 | 2.5 | 50 | 0.8 | 450 | 495 | CAD | カート | カート | 在庫品 |
| SNS-M3-10 | M3 | 0.5 | 10 | 5.5 | 3 | 2.5 | 50 | 0.88 | 450 | 495 | CAD | カート | カート | 在庫品 |
| SNS-M3-12 | M3 | 0.5 | 12 | 5.5 | 3 | 2.5 | 50 | 0.96 | 450 | 495 | CAD | カート | カート | 在庫品 |
| SNS-M3-16 | M3 | 0.5 | 16 | 5.5 | 3 | 2.5 | 50 | 1.2 | 450 | 495 | CAD | カート | カート | 在庫品 |
| SNS-M3-20 | M3 | 0.5 | 20 | 5.5 | 3 | 2.5 | 50 | 1.3 | 500 | 550 | CAD | カート | カート | 在庫品 |
| SNS-M3-25 | M3 | 0.5 | 25 | 5.5 | 3 | 2.5 | 50 | 1.5 | 1,400 | 1,540 | CAD | カート | カート | 在庫品 |
●1袋入り数未満でご注文の場合は、別途手数料を申し受けます。詳しくはバラ売りサービスをご確認ください。
材質・仕上げ
| SNS-J | |
|---|---|
| 本体 | SCM435 四三酸化鉄皮膜（黒） |
| 強度区分 | 12.9 |
特長
- JIS B 1176、ISO 4762、DIN 912に準拠。
- 強度区分は12.9。高強度です。
- M3～M16。サイズ展開が豊富なため、機器・装置に合わせて選択可能。
