NBK

  • 特殊ねじ
  • 省スペース

SVSHS-M4

六角穴付き極低頭ボルト（ガス抜き穴つき）

Socket Head Cap Screw with Ventilation Hole / Special Low Head

安全上の注意

  • 真空
  • スペース
  • クリーン

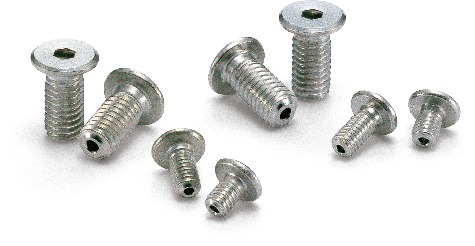

SVSHS六角穴付き極低頭ボルト（ガス抜き穴つき）

形状図

SVSHS六角穴付き極低頭ボルト（ガス抜き穴つき）寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M4
L
すべて
6
8
10
12
16

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ L D1 L1 B t d 1袋入り数 質量
(g)		 価格
(円/袋)		 税込
価格		 CAD
ダウンロード		 数量(袋) バラ(本) 在庫/非在庫
SVSHS-M4-6 M4 0.7 6 8 1.5 2 2.5 1.5 20 1.1 7,000 7,700 CAD カート カート 在庫品
SVSHS-M4-8 M4 0.7 8 8 1.5 2 2.5 1.5 20 1.3 7,340 8,074 CAD カート カート 在庫品
SVSHS-M4-10 M4 0.7 10 8 1.5 2 2.5 1.5 20 1.4 7,720 8,492 CAD カート カート 在庫品
SVSHS-M4-12 M4 0.7 12 8 1.5 2 2.5 1.5 20 1.6 8,200 9,020 CAD カート カート 在庫品
SVSHS-M4-16 M4 0.7 16 8 1.5 2 2.5 1.5 20 1.9 8,900 9,790 CAD カート カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ L D1 L1 B t d 1袋入り数 質量
(g)		 価格
(円/袋)		 税込
価格		 CAD
ダウンロード		 数量(袋) バラ(本) 在庫/非在庫
SVSHS-M4-6 M4 0.7 6 8 1.5 2 2.5 1.5 20 1.1 7,000 7,700 CAD カート カート 在庫品
SVSHS-M4-8 M4 0.7 8 8 1.5 2 2.5 1.5 20 1.3 7,340 8,074 CAD カート カート 在庫品
SVSHS-M4-10 M4 0.7 10 8 1.5 2 2.5 1.5 20 1.4 7,720 8,492 CAD カート カート 在庫品
SVSHS-M4-12 M4 0.7 12 8 1.5 2 2.5 1.5 20 1.6 8,200 9,020 CAD カート カート 在庫品
SVSHS-M4-16 M4 0.7 16 8 1.5 2 2.5 1.5 20 1.9 8,900 9,790 CAD カート カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ L D1 L1 B t d 1袋入り数 質量
(g)		 価格
(円/袋)		 税込
価格		 CAD
ダウンロード		 数量(袋) バラ(本) 在庫/非在庫
SVSHS-M4-6 M4 0.7 6 8 1.5 2 2.5 1.5 20 1.1 7,000 7,700 CAD カート カート 在庫品
SVSHS-M4-8 M4 0.7 8 8 1.5 2 2.5 1.5 20 1.3 7,340 8,074 CAD カート カート 在庫品
SVSHS-M4-10 M4 0.7 10 8 1.5 2 2.5 1.5 20 1.4 7,720 8,492 CAD カート カート 在庫品
SVSHS-M4-12 M4 0.7 12 8 1.5 2 2.5 1.5 20 1.6 8,200 9,020 CAD カート カート 在庫品
SVSHS-M4-16 M4 0.7 16 8 1.5 2 2.5 1.5 20 1.9 8,900 9,790 CAD カート カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ L D1 L1 B t d 1袋入り数 質量
(g)		 価格
(円/袋)		 税込
価格		 CAD
ダウンロード		 数量(袋) バラ(本) 在庫/非在庫
SVSHS-M4-6 M4 0.7 6 8 1.5 2 2.5 1.5 20 1.1 7,000 7,700 CAD カート カート 在庫品
SVSHS-M4-8 M4 0.7 8 8 1.5 2 2.5 1.5 20 1.3 7,340 8,074 CAD カート カート 在庫品
SVSHS-M4-10 M4 0.7 10 8 1.5 2 2.5 1.5 20 1.4 7,720 8,492 CAD カート カート 在庫品
SVSHS-M4-12 M4 0.7 12 8 1.5 2 2.5 1.5 20 1.6 8,200 9,020 CAD カート カート 在庫品
SVSHS-M4-16 M4 0.7 16 8 1.5 2 2.5 1.5 20 1.9 8,900 9,790 CAD カート カート 在庫品

●1袋入り数未満でご注文の場合は、別途手数料を申し受けます。詳しくはバラ売りサービスをご確認ください。


品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　


関連サービス

材質・仕上げ

SVSHS
本体 SUSXM7（SUS304相当）
強度区分 A2-50

用途

真空装置/真空容器/FPD製造装置/半導体製造装置/電子顕微鏡

特長

  • ガス抜き穴が機器・装置のねじ穴の底に溜まったガスを排出しやすくし、真空装置の真空引きをサポートします。
  • 頭部高さはすべて1.5mm以下。機器・装置のコンパクト化や上部スペースが限られた用途に。
  • クリーン洗浄・クリーン梱包済み。⇒クリーン洗浄・クリーン梱包サービス

使用例

ねじ穴の底に溜まったガスの排出が必要な真空装置・真空容器に有効です。

SVSHS六角穴付き極低頭ボルト（ガス抜き穴つき）


関連サービス

商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
