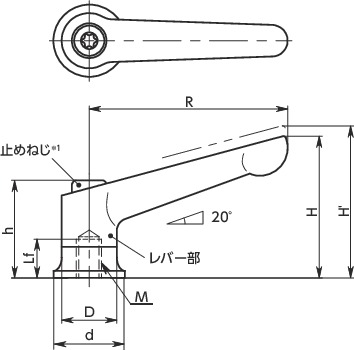

形状図
＊1： 止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | Lf | R | H | H' | h | d | D | 歯数 | 最大荷重＊1 (N) |
最大締付力＊1 (kN) |
質量 (g) |
本体 カラー |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDBF-6-BK | M6 | 1 | 12.5 | 63 | 48.5 | 52.5 | 34.5 | 24 | 17.5 | 24 | 36 | 5.5 | 95 | BK | 6,150 | 6,765 | CAD | カート | 在庫品 |
| LDBF-6-SG | M6 | 1 | 12.5 | 63 | 48.5 | 52.5 | 34.5 | 24 | 17.5 | 24 | 36 | 5.5 | 95 | SG | 6,150 | 6,765 | CAD | カート | 在庫品 |
| LDBF-6-OR | M6 | 1 | 12.5 | 63 | 48.5 | 52.5 | 34.5 | 24 | 17.5 | 24 | 36 | 5.5 | 95 | OR | 6,150 | 6,765 | CAD | カート | 在庫品 |
| LDBF-6-RD | M6 | 1 | 12.5 | 63 | 48.5 | 52.5 | 34.5 | 24 | 17.5 | 24 | 36 | 5.5 | 95 | RD | 6,150 | 6,765 | CAD | カート | 在庫品 |
| LDBF-8-BK | M8 | 1.25 | 14 | 78 | 58.5 | 62.5 | 39.5 | 25 | 21 | 26 | 70 | 10 | 140 | BK | 6,570 | 7,227 | CAD | カート | 在庫品 |
| LDBF-8-SG | M8 | 1.25 | 14 | 78 | 58.5 | 62.5 | 39.5 | 25 | 21 | 26 | 70 | 10 | 140 | SG | 6,570 | 7,227 | CAD | カート | 在庫品 |
| LDBF-8-OR | M8 | 1.25 | 14 | 78 | 58.5 | 62.5 | 39.5 | 25 | 21 | 26 | 70 | 10 | 140 | OR | 6,570 | 7,227 | CAD | カート | 在庫品 |
| LDBF-8-RD | M8 | 1.25 | 14 | 78 | 58.5 | 62.5 | 39.5 | 25 | 21 | 26 | 70 | 10 | 140 | RD | 6,570 | 7,227 | CAD | カート | 在庫品 |
| LDBF-10-BK | M10 | 1.5 | 18 | 92 | 68.5 | 72.5 | 46.5 | 30 | 24 | 28 | 120 | 16 | 210 | BK | 7,130 | 7,843 | CAD | カート | 在庫品 |
| LDBF-10-SG | M10 | 1.5 | 18 | 92 | 68.5 | 72.5 | 46.5 | 30 | 24 | 28 | 120 | 16 | 210 | SG | 7,130 | 7,843 | CAD | カート | 在庫品 |
| LDBF-10-OR | M10 | 1.5 | 18 | 92 | 68.5 | 72.5 | 46.5 | 30 | 24 | 28 | 120 | 16 | 210 | OR | 7,130 | 7,843 | CAD | カート | 在庫品 |
| LDBF-10-RD | M10 | 1.5 | 18 | 92 | 68.5 | 72.5 | 46.5 | 30 | 24 | 28 | 120 | 16 | 210 | RD | 7,130 | 7,843 | CAD | カート | 在庫品 |
| LDBF-12-BK | M12 | 1.75 | 26.5 | 108 | 82 | 87 | 56.5 | 35 | 30 | 30 | 180 | 23 | 356 | BK | 8,160 | 8,976 | CAD | カート | 在庫品 |
| LDBF-12-SG | M12 | 1.75 | 26.5 | 108 | 82 | 87 | 56.5 | 35 | 30 | 30 | 180 | 23 | 356 | SG | 8,160 | 8,976 | CAD | カート | 在庫品 |
| LDBF-12-OR | M12 | 1.75 | 26.5 | 108 | 82 | 87 | 56.5 | 35 | 30 | 30 | 180 | 23 | 356 | OR | 8,160 | 8,976 | CAD | カート | 在庫品 |
| LDBF-12-RD | M12 | 1.75 | 26.5 | 108 | 82 | 87 | 56.5 | 35 | 30 | 30 | 180 | 23 | 356 | RD | 8,160 | 8,976 | CAD | カート | 在庫品 |
＊1： 最大荷重・最大締付力の定義は「クランプレバー・テンションレバーの使用方法について」をご参照ください。⇒クランプレバー・テンションレバーの使用方法について
材質・仕上げ
| LDBF | |
|---|---|
| レバー部 | 亜鉛ダイカスト 静電塗装（各色） |
| ねじ部 | SUM22L 窒化処理（黒） |
| 止めねじ | スティール 四三酸化鉄皮膜（黒） |
| スプリング | ステンレス鋼線またはSWPB |
特長
- アキシアルベアリングを内蔵。座面の摩擦を減少させることで、通常の約半分の締めつけトルクで同じ締めつけ力が得られます。
- 軽い力で締めつけることが可能で、作業者の負担が軽減できるため、繰り返し脱着する箇所におすすめです。
- レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。

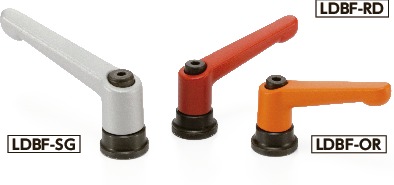

- レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択できます。
| 末尾記号 | レバー部の色 |
|---|---|
| BK | つや消し黒 |
| SG | つや消しシルバー |
| OR | つや消しオレンジ |
| RD | つや消しレッド |
