  • クランプレバー

ミニクランプレバー - 平座金組み込みタイプ

Clamp Lever with Flat Washer - Miniature Type

LDCMS-LW

安全上の注意使用方法

LDCMS-LWミニクランプレバー - 平座金組み込みタイプ

形状図

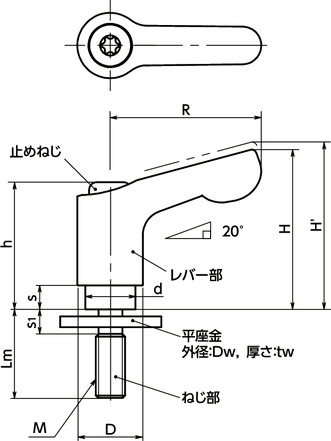

LDCMS-LWミニクランプレバー - 平座金組み込みタイプ寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M5
M6
Lm
すべて
12
16
20
25
32
40
50
本体
カラー
すべて
BK
OR
RD
SG

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d Dw tw s1 歯数 最大荷重＊1
(N)		 最大締付力＊1
(kN)		 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LDCMS-5-12-LW20-BK M5 0.8 12 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 33 BK 1,430 1,573 CAD カート 在庫品
LDCMS-5-12-LW20-OR M5 0.8 12 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 33 OR 1,430 1,573 CAD カート 在庫品
LDCMS-5-12-LW20-RD M5 0.8 12 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 33 RD 1,430 1,573 CAD カート 在庫品
LDCMS-5-12-LW20-SG M5 0.8 12 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 33 SG 1,430 1,573 CAD カート 在庫品
LDCMS-5-16-LW20-BK M5 0.8 16 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 34 BK 1,430 1,573 CAD カート 在庫品
LDCMS-5-16-LW20-OR M5 0.8 16 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 34 OR 1,430 1,573 CAD カート 在庫品
LDCMS-5-16-LW20-RD M5 0.8 16 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 34 RD 1,430 1,573 CAD カート 在庫品
LDCMS-5-16-LW20-SG M5 0.8 16 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 34 SG 1,430 1,573 CAD カート 在庫品
LDCMS-5-20-LW20-BK M5 0.8 20 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 34 BK 1,430 1,573 CAD カート 在庫品
LDCMS-5-20-LW20-OR M5 0.8 20 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 34 OR 1,430 1,573 CAD カート 在庫品
LDCMS-5-20-LW20-RD M5 0.8 20 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 34 RD 1,430 1,573 CAD カート 在庫品
LDCMS-5-20-LW20-SG M5 0.8 20 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 34 SG 1,430 1,573 CAD カート 在庫品
LDCMS-5-25-LW20-BK M5 0.8 25 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 35 BK 1,430 1,573 CAD カート 在庫品
LDCMS-5-25-LW20-OR M5 0.8 25 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 35 OR 1,430 1,573 CAD カート 在庫品
LDCMS-5-25-LW20-RD M5 0.8 25 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 35 RD 1,430 1,573 CAD カート 在庫品
LDCMS-5-25-LW20-SG M5 0.8 25 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 35 SG 1,430 1,573 CAD カート 在庫品
LDCMS-5-32-LW20-BK M5 0.8 32 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 35 BK 1,430 1,573 CAD カート 在庫品
LDCMS-5-32-LW20-OR M5 0.8 32 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 35 OR 1,430 1,573 CAD カート 在庫品
LDCMS-5-32-LW20-RD M5 0.8 32 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 35 RD 1,430 1,573 CAD カート 在庫品
LDCMS-5-32-LW20-SG M5 0.8 32 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 35 SG 1,430 1,573 CAD カート 在庫品
LDCMS-5-40-LW20-BK M5 0.8 40 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 36 BK 1,500 1,650 CAD カート 在庫品
LDCMS-5-40-LW20-OR M5 0.8 40 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 36 OR 1,500 1,650 CAD カート 在庫品
LDCMS-5-40-LW20-RD M5 0.8 40 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 36 RD 1,500 1,650 CAD カート 在庫品
LDCMS-5-40-LW20-SG M5 0.8 40 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 36 SG 1,500 1,650 CAD カート 在庫品
LDCMS-5-50-LW20-BK M5 0.8 50 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 38 BK 1,500 1,650 CAD カート 在庫品
LDCMS-5-50-LW20-OR M5 0.8 50 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 38 OR 1,500 1,650 CAD カート 在庫品
LDCMS-5-50-LW20-RD M5 0.8 50 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 38 RD 1,500 1,650 CAD カート 在庫品
LDCMS-5-50-LW20-SG M5 0.8 50 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 38 SG 1,500 1,650 CAD カート 在庫品
LDCMS-6-12-LW20-BK M6 1 12 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 34 BK 1,430 1,573 CAD カート 在庫品
LDCMS-6-12-LW20-OR M6 1 12 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 34 OR 1,430 1,573 CAD カート 在庫品
LDCMS-6-12-LW20-RD M6 1 12 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 34 RD 1,430 1,573 CAD カート 在庫品
LDCMS-6-12-LW20-SG M6 1 12 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 34 SG 1,430 1,573 CAD カート 在庫品
LDCMS-6-16-LW20-BK M6 1 16 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 34 BK 1,430 1,573 CAD カート 在庫品
LDCMS-6-16-LW20-OR M6 1 16 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 34 OR 1,430 1,573 CAD カート 在庫品
LDCMS-6-16-LW20-RD M6 1 16 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 34 RD 1,430 1,573 CAD カート 在庫品
LDCMS-6-16-LW20-SG M6 1 16 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 34 SG 1,430 1,573 CAD カート 在庫品
LDCMS-6-20-LW20-BK M6 1 20 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 35 BK 1,430 1,573 CAD カート 在庫品
LDCMS-6-20-LW20-OR M6 1 20 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 35 OR 1,430 1,573 CAD カート 在庫品
LDCMS-6-20-LW20-RD M6 1 20 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 35 RD 1,430 1,573 CAD カート 在庫品
LDCMS-6-20-LW20-SG M6 1 20 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 35 SG 1,430 1,573 CAD カート 在庫品
LDCMS-6-25-LW20-BK M6 1 25 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 36 BK 1,430 1,573 CAD カート 在庫品
LDCMS-6-25-LW20-OR M6 1 25 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 36 OR 1,430 1,573 CAD カート 在庫品
LDCMS-6-25-LW20-RD M6 1 25 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 36 RD 1,430 1,573 CAD カート 在庫品
LDCMS-6-25-LW20-SG M6 1 25 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 36 SG 1,430 1,573 CAD カート 在庫品
LDCMS-6-32-LW20-BK M6 1 32 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 37 BK 1,430 1,573 CAD カート 在庫品
LDCMS-6-32-LW20-OR M6 1 32 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 37 OR 1,430 1,573 CAD カート 在庫品
LDCMS-6-32-LW20-RD M6 1 32 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 37 RD 1,430 1,573 CAD カート 在庫品
LDCMS-6-32-LW20-SG M6 1 32 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 37 SG 1,430 1,573 CAD カート 在庫品
LDCMS-6-40-LW20-BK M6 1 40 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 38 BK 1,500 1,650 CAD カート 在庫品
LDCMS-6-40-LW20-OR M6 1 40 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 38 OR 1,500 1,650 CAD カート 在庫品
LDCMS-6-40-LW20-RD M6 1 40 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 38 RD 1,500 1,650 CAD カート 在庫品
LDCMS-6-40-LW20-SG M6 1 40 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 38 SG 1,500 1,650 CAD カート 在庫品
LDCMS-6-50-LW20-BK M6 1 50 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 40 BK 1,500 1,650 CAD カート 在庫品
LDCMS-6-50-LW20-OR M6 1 50 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 40 OR 1,500 1,650 CAD カート 在庫品
LDCMS-6-50-LW20-RD M6 1 50 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 40 RD 1,500 1,650 CAD カート 在庫品
LDCMS-6-50-LW20-SG M6 1 50 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 40 SG 1,500 1,650 CAD カート 在庫品

＊1：　最大荷重・最大締付力の定義について⇒クランプレバー・テンションレバーの使用方法について

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LDCMS-LW
レバー部 亜鉛ダイカスト
静電塗装（各色）
ねじ部 SUS303
平座金 SUS303
止めねじ ステンレス
スプリング ステンレス鋼線

特長

  • 平座金が組み込まれたミニクランプレバー。
  • 平座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。
  • 平座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。
  • 座面圧を大きくできない樹脂部品や長穴部品などの締めつけに適しています。
  • 回し半径30mm。省スペースです。
  • レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。

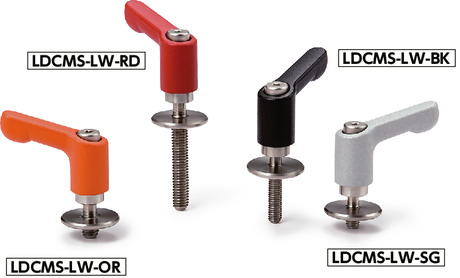

  • レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択できます。
末尾記号 レバー部の色
BK つや消し黒
SG つや消しシルバー
OR つや消しオレンジ
RD つや消しレッド

"落ちない座金"でイライラ解消！座金組み込みクランプレバー


クランプレバー&テンションレバーの正しい使い方

使用上の注意

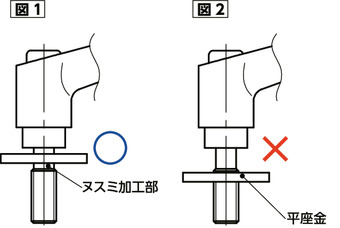

レバーの締めつけ前に、図1のように平座金がヌスミ加工部にあることを確認してください。図2のように平座金がねじ山にかかった状態で締めつけると平座金が変形することがあります。

LDCMS-LWミニクランプレバー - 平座金組み込みタイプ


使用例

長穴部品の締めつけに。

LDCMS-LWミニクランプレバー - 平座金組み込みタイプ
