LDCMS-6-32-LWP20-ASの形状図
LDCMS-6-32-LWP20-ASの材質・仕上げ
| LDCMS-LWP-AS | |
|---|---|
| レバー部 | SCS13(SUS304相当) ショットブラスト |
| ねじ部 | SUS303 |
| 長穴用座金 | SUS303 |
| 止めねじ | ステンレス |
| スプリング | ステンレス鋼線 |
LDCMS-6-32-LWP20-ASの特長

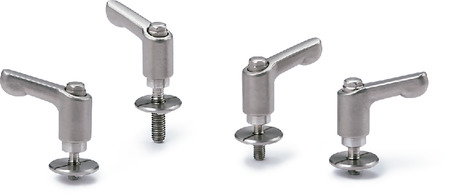

- 長穴用座金が組み込まれた、オールステンレス製のミニクランプレバー。
- すぐれた耐蝕性と強度があります。

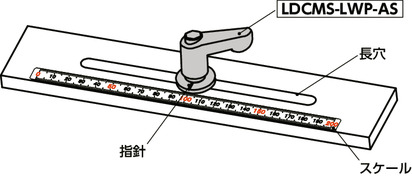

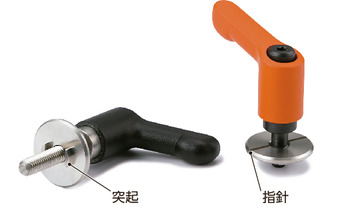

- 座金座面部の突起が座金の回転を防止し、上面の指針が常にスケールを指し示すため、長穴を利用したスライド機構に適しています。
- 座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。
- 座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。
- 回し半径30mm。省スペースです。
- 止めねじにはリセスがなく、ごみやほこりがたまりにくい形状です。衛生管理が求められる食品機械・薬品機械などの用途に適しています。
"落ちない座金"でイライラ解消！座金組み込みクランプレバー
クランプレバー&テンションレバーの正しい使い方
使用上の注意
- 座金の指針は目安として使用してください。

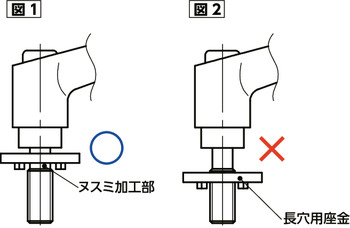

- レバーの締めつけ前に、図1のように座金がヌスミ加工部にあることを確認してください。図2のように座金がねじ山にかかった状態で締めつけると座金が変形することがあります。
