  • クランプレバー

ミニプラクランプレバー - 長穴用座金組み込みタイプ

Plastic Clamp Lever with Flat Washer for Slotted Hole - Miniature Type

LECMS-LWP

安全上の注意使用方法

LECMS-LWPミニプラクランプレバー - 長穴用座金組み込みタイプ

正しい使い方　ここがポイント！

動画はLEM-LWP（LEM-LWP）を用いた例です。本商品でも同様の操作で使用できます。


形状図

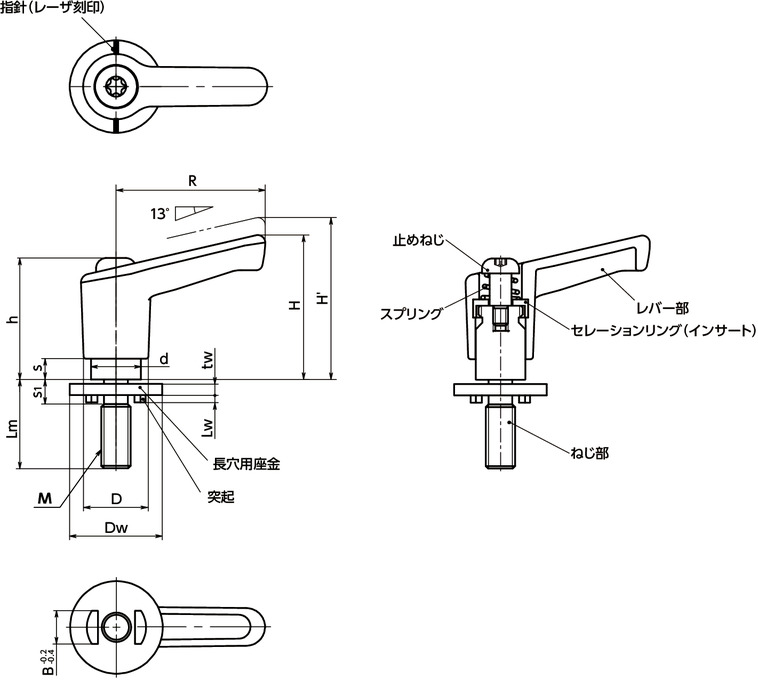

LECMS-LWPミニプラクランプレバー - 長穴用座金組み込みタイプ寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M5
M6
Lm
すべて
12
16
20
25
32
40
50
本体
カラー
すべて
BK
OR
SG
SK
YW

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d Dw tw Lw s1 B＊1 歯数 最大荷重＊2
(N)		 最大締付力＊2
(kN)		 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LECMS-5-12-LWP20-BK M5 0.8 12 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 21 BK 1,780 1,958 CAD カート 在庫品
LECMS-5-12-LWP20-OR M5 0.8 12 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 21 OR 1,780 1,958 CAD カート 在庫品
LECMS-5-12-LWP20-SG M5 0.8 12 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 21 SG 1,780 1,958 CAD カート 在庫品
LECMS-5-12-LWP20-SK M5 0.8 12 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 21 SK 1,780 1,958 CAD カート 在庫品
LECMS-5-12-LWP20-YW M5 0.8 12 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 21 YW 1,780 1,958 CAD カート 在庫品
LECMS-5-16-LWP20-BK M5 0.8 16 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 22 BK 1,780 1,958 CAD カート 在庫品
LECMS-5-16-LWP20-OR M5 0.8 16 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 22 OR 1,780 1,958 CAD カート 在庫品
LECMS-5-16-LWP20-SG M5 0.8 16 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 22 SG 1,780 1,958 CAD カート 在庫品
LECMS-5-16-LWP20-SK M5 0.8 16 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 22 SK 1,780 1,958 CAD カート 在庫品
LECMS-5-16-LWP20-YW M5 0.8 16 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 22 YW 1,780 1,958 CAD カート 在庫品
LECMS-5-20-LWP20-BK M5 0.8 20 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 22 BK 1,780 1,958 CAD カート 在庫品
LECMS-5-20-LWP20-OR M5 0.8 20 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 22 OR 1,780 1,958 CAD カート 在庫品
LECMS-5-20-LWP20-SG M5 0.8 20 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 22 SG 1,780 1,958 CAD カート 在庫品
LECMS-5-20-LWP20-SK M5 0.8 20 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 22 SK 1,780 1,958 CAD カート 在庫品
LECMS-5-20-LWP20-YW M5 0.8 20 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 22 YW 1,780 1,958 CAD カート 在庫品
LECMS-5-25-LWP20-BK M5 0.8 25 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 23 BK 1,780 1,958 CAD カート 在庫品
LECMS-5-25-LWP20-OR M5 0.8 25 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 23 OR 1,780 1,958 CAD カート 在庫品
LECMS-5-25-LWP20-SG M5 0.8 25 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 23 SG 1,780 1,958 CAD カート 在庫品
LECMS-5-25-LWP20-SK M5 0.8 25 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 23 SK 1,780 1,958 CAD カート 在庫品
LECMS-5-25-LWP20-YW M5 0.8 25 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 23 YW 1,780 1,958 CAD カート 在庫品
LECMS-5-32-LWP20-BK M5 0.8 32 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 23 BK 1,780 1,958 CAD カート 在庫品
LECMS-5-32-LWP20-OR M5 0.8 32 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 23 OR 1,780 1,958 CAD カート 在庫品
LECMS-5-32-LWP20-SG M5 0.8 32 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 23 SG 1,780 1,958 CAD カート 在庫品
LECMS-5-32-LWP20-SK M5 0.8 32 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 23 SK 1,780 1,958 CAD カート 在庫品
LECMS-5-32-LWP20-YW M5 0.8 32 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 23 YW 1,780 1,958 CAD カート 在庫品
LECMS-5-40-LWP20-BK M5 0.8 40 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 24 BK 1,820 2,002 CAD カート 在庫品
LECMS-5-40-LWP20-OR M5 0.8 40 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 24 OR 1,820 2,002 CAD カート 在庫品
LECMS-5-40-LWP20-SG M5 0.8 40 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 24 SG 1,820 2,002 CAD カート 在庫品
LECMS-5-40-LWP20-SK M5 0.8 40 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 24 SK 1,820 2,002 CAD カート 在庫品
LECMS-5-40-LWP20-YW M5 0.8 40 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 24 YW 1,820 2,002 CAD カート 在庫品
LECMS-5-50-LWP20-BK M5 0.8 50 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 26 BK 1,820 2,002 CAD カート 在庫品
LECMS-5-50-LWP20-OR M5 0.8 50 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 26 OR 1,820 2,002 CAD カート 在庫品
LECMS-5-50-LWP20-SG M5 0.8 50 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 26 SG 1,820 2,002 CAD カート 在庫品
LECMS-5-50-LWP20-SK M5 0.8 50 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 26 SK 1,820 2,002 CAD カート 在庫品
LECMS-5-50-LWP20-YW M5 0.8 50 30 29 32.5 24.5 4.2 13 10 20 2 2 4 5.5 18 62 2.7 26 YW 1,820 2,002 CAD カート 在庫品
LECMS-6-12-LWP20-BK M6 1 12 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 22 BK 1,820 2,002 CAD カート 在庫品
LECMS-6-12-LWP20-OR M6 1 12 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 22 OR 1,820 2,002 CAD カート 在庫品
LECMS-6-12-LWP20-SG M6 1 12 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 22 SG 1,820 2,002 CAD カート 在庫品
LECMS-6-12-LWP20-SK M6 1 12 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 22 SK 1,820 2,002 CAD カート 在庫品
LECMS-6-12-LWP20-YW M6 1 12 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 22 YW 1,820 2,002 CAD カート 在庫品
LECMS-6-16-LWP20-BK M6 1 16 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 22 BK 1,820 2,002 CAD カート 在庫品
LECMS-6-16-LWP20-OR M6 1 16 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 22 OR 1,820 2,002 CAD カート 在庫品
LECMS-6-16-LWP20-SG M6 1 16 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 22 SG 1,820 2,002 CAD カート 在庫品
LECMS-6-16-LWP20-SK M6 1 16 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 22 SK 1,820 2,002 CAD カート 在庫品
LECMS-6-16-LWP20-YW M6 1 16 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 22 YW 1,820 2,002 CAD カート 在庫品
LECMS-6-20-LWP20-BK M6 1 20 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 23 BK 1,820 2,002 CAD カート 在庫品
LECMS-6-20-LWP20-OR M6 1 20 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 23 OR 1,820 2,002 CAD カート 在庫品
LECMS-6-20-LWP20-SG M6 1 20 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 23 SG 1,820 2,002 CAD カート 在庫品
LECMS-6-20-LWP20-SK M6 1 20 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 23 SK 1,820 2,002 CAD カート 在庫品
LECMS-6-20-LWP20-YW M6 1 20 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 23 YW 1,820 2,002 CAD カート 在庫品
LECMS-6-25-LWP20-BK M6 1 25 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 24 BK 1,820 2,002 CAD カート 在庫品
LECMS-6-25-LWP20-OR M6 1 25 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 24 OR 1,820 2,002 CAD カート 在庫品
LECMS-6-25-LWP20-SG M6 1 25 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 24 SG 1,820 2,002 CAD カート 在庫品
LECMS-6-25-LWP20-SK M6 1 25 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 24 SK 1,820 2,002 CAD カート 在庫品
LECMS-6-25-LWP20-YW M6 1 25 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 24 YW 1,820 2,002 CAD カート 在庫品
LECMS-6-32-LWP20-BK M6 1 32 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 25 BK 1,820 2,002 CAD カート 在庫品
LECMS-6-32-LWP20-OR M6 1 32 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 25 OR 1,820 2,002 CAD カート 在庫品
LECMS-6-32-LWP20-SG M6 1 32 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 25 SG 1,820 2,002 CAD カート 在庫品
LECMS-6-32-LWP20-SK M6 1 32 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 25 SK 1,820 2,002 CAD カート 在庫品
LECMS-6-32-LWP20-YW M6 1 32 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 25 YW 1,820 2,002 CAD カート 在庫品
LECMS-6-40-LWP20-BK M6 1 40 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 26 BK 1,860 2,046 CAD カート 在庫品
LECMS-6-40-LWP20-OR M6 1 40 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 26 OR 1,860 2,046 CAD カート 在庫品
LECMS-6-40-LWP20-SG M6 1 40 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 26 SG 1,860 2,046 CAD カート 在庫品
LECMS-6-40-LWP20-SK M6 1 40 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 26 SK 1,860 2,046 CAD カート 在庫品
LECMS-6-40-LWP20-YW M6 1 40 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 26 YW 1,860 2,046 CAD カート 在庫品
LECMS-6-50-LWP20-BK M6 1 50 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 28 BK 1,860 2,046 CAD カート 在庫品
LECMS-6-50-LWP20-OR M6 1 50 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 28 OR 1,860 2,046 CAD カート 在庫品
LECMS-6-50-LWP20-SG M6 1 50 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 28 SG 1,860 2,046 CAD カート 在庫品
LECMS-6-50-LWP20-SK M6 1 50 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 28 SK 1,860 2,046 CAD カート 在庫品
LECMS-6-50-LWP20-YW M6 1 50 30 29 32.5 24.5 4.2 13 10 20 2 2 5 6.6 18 110 3.8 28 YW 1,860 2,046 CAD カート 在庫品

＊1：　長穴の幅は、座金の突起部B寸法に合わせて設定してください。
＊2：　最大荷重・最大締付力の定義について⇒クランプレバー・テンションレバーの使用方法について

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LECMS-LWP
レバー部 ナイロン6（各色）
ねじ部 SUS303
長穴用座金 SUS303
止めねじ ステンレス
セレーションリング 亜鉛ダイカスト
スプリング ステンレス鋼線

特長

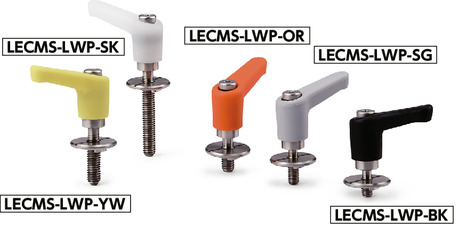

  • 長穴用座金が組み込まれたミニプラクランプレバー。
