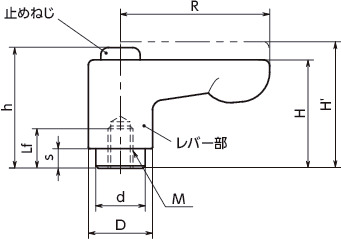

形状図
＊1： 止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | Lf min. | R | H | H' | h | s | D | d | 歯数 | 最大荷重 (N) |
最大締付力 (kN) |
質量 (g) |
本体 カラー |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LHCF-6-BK | M6 | 1 | 9 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 23 | BK | 700 | 770 | CAD | カート | 在庫品 |
| LHCF-6-OR | M6 | 1 | 9 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 23 | OR | 700 | 770 | CAD | カート | 在庫品 |
| LHCF-6-RD | M6 | 1 | 9 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 23 | RD | 700 | 770 | CAD | カート | 在庫品 |
| LHCF-6-SG | M6 | 1 | 9 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 23 | SG | 700 | 770 | CAD | カート | 在庫品 |
材質・仕上げ
| LHCF | |
|---|---|
| レバー部 | 亜鉛ダイカスト 静電塗装（各色） |
| ねじ部 | SUM22L 四三酸化鉄皮膜（黒） |
| 止めねじ | スティール 四三酸化鉄皮膜（黒） |
| スプリング | ステンレス鋼線またはSWPB |
特長
- コンパクトタイプのフラットクランプレバー。上部スペースに制限がある用途に適しています。
- 回し半径30mm。省スペースです。
-
ねじ部の材質は2種類。
LHCF----スティール製
LHCFS----ステンレス製 - レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。

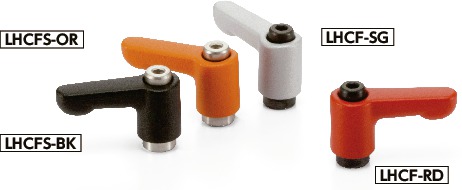

- レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択できます。
| 末尾記号 | レバー部の色 |
|---|---|
| BK | つや消し黒 |
| SG | つや消しシルバー |
| OR | つや消しオレンジ |
| RD | つや消しレッド |
