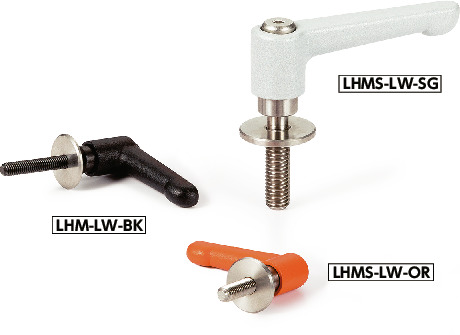

クランプレバー - 平座金組み込みタイプ - フラットタイプ

Name: LHM-LW
Brand: 鍋屋バイテック会社
Price: 1070 JPY
Availability: InStock

Clamp Lever with Flat Washer - Flat Lever Type

LHM-LW

安全上の注意使用方法

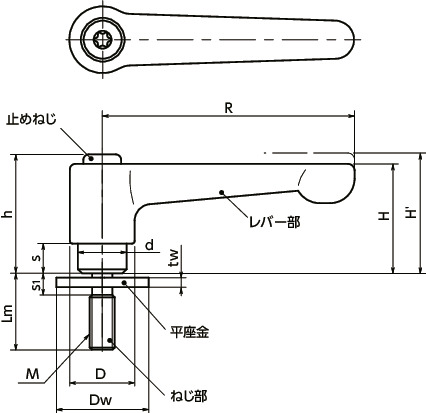

形状図

寸法・CAD・価格

絞り込み

M(並目) ねじの呼び: すべて; M5; M6; M8; M10

Lm: すべて; 12; 16; 20; 25; 32; 40; 50; 63; 80

本体 カラー: すべて; BK; OR; RD; SG

単位 : mm

品番	M(並目) ねじの呼び	ピッチ	Lm	R	H	H'	h	s	D	d	Dw	tw	s1	歯数	最大荷重	最大締付力	質量 (g)	本体カラー	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
LHM-5-12-LW20-BK	M5	0.8	12	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	38	BK	1,070	1,177	CAD	カート	在庫品
LHM-5-12-LW20-OR	M5	0.8	12	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	38	OR	1,070	1,177	CAD	カート	在庫品
LHM-5-12-LW20-RD	M5	0.8	12	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	38	RD	1,070	1,177	CAD	カート	在庫品
LHM-5-12-LW20-SG	M5	0.8	12	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	38	SG	1,070	1,177	CAD	カート	在庫品
LHM-5-16-LW20-BK	M5	0.8	16	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	39	BK	1,070	1,177	CAD	カート	在庫品
LHM-5-16-LW20-OR	M5	0.8	16	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	39	OR	1,070	1,177	CAD	カート	在庫品
LHM-5-16-LW20-RD	M5	0.8	16	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	39	RD	1,070	1,177	CAD	カート	在庫品
LHM-5-16-LW20-SG	M5	0.8	16	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	39	SG	1,070	1,177	CAD	カート	在庫品
LHM-5-20-LW20-BK	M5	0.8	20	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	39	BK	1,070	1,177	CAD	カート	在庫品
LHM-5-20-LW20-OR	M5	0.8	20	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	39	OR	1,070	1,177	CAD	カート	在庫品
LHM-5-20-LW20-RD	M5	0.8	20	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	39	RD	1,070	1,177	CAD	カート	在庫品
LHM-5-20-LW20-SG	M5	0.8	20	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	39	SG	1,070	1,177	CAD	カート	在庫品
LHM-5-25-LW20-BK	M5	0.8	25	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	40	BK	1,070	1,177	CAD	カート	在庫品
LHM-5-25-LW20-OR	M5	0.8	25	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	40	OR	1,070	1,177	CAD	カート	在庫品
LHM-5-25-LW20-RD	M5	0.8	25	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	40	RD	1,070	1,177	CAD	カート	在庫品
LHM-5-25-LW20-SG	M5	0.8	25	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	40	SG	1,070	1,177	CAD	カート	在庫品
LHM-5-32-LW20-BK	M5	0.8	32	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	40	BK	1,070	1,177	CAD	カート	在庫品
LHM-5-32-LW20-OR	M5	0.8	32	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	40	OR	1,070	1,177	CAD	カート	在庫品
LHM-5-32-LW20-RD	M5	0.8	32	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	40	RD	1,070	1,177	CAD	カート	在庫品
LHM-5-32-LW20-SG	M5	0.8	32	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	40	SG	1,070	1,177	CAD	カート	在庫品
LHM-5-40-LW20-BK	M5	0.8	40	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	41	BK	1,110	1,221	CAD	カート	在庫品
LHM-5-40-LW20-OR	M5	0.8	40	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	41	OR	1,110	1,221	CAD	カート	在庫品
LHM-5-40-LW20-RD	M5	0.8	40	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	41	RD	1,110	1,221	CAD	カート	在庫品
LHM-5-40-LW20-SG	M5	0.8	40	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	41	SG	1,110	1,221	CAD	カート	在庫品
LHM-5-50-LW20-BK	M5	0.8	50	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	43	BK	1,110	1,221	CAD	カート	在庫品
LHM-5-50-LW20-OR	M5	0.8	50	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	43	OR	1,110	1,221	CAD	カート	在庫品
LHM-5-50-LW20-RD	M5	0.8	50	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	43	RD	1,110	1,221	CAD	カート	在庫品
LHM-5-50-LW20-SG	M5	0.8	50	45	22	25.5	24.5	4	13	10	20	2	4	18	60	3.9	43	SG	1,110	1,221	CAD	カート	在庫品
LHM-6-12-LW20-BK	M6	1	12	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	39	BK	1,070	1,177	CAD	カート	在庫品
LHM-6-12-LW20-OR	M6	1	12	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	39	OR	1,070	1,177	CAD	カート	在庫品
LHM-6-12-LW20-RD	M6	1	12	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	39	RD	1,070	1,177	CAD	カート	在庫品
LHM-6-12-LW20-SG	M6	1	12	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	39	SG	1,070	1,177	CAD	カート	在庫品
LHM-6-16-LW20-BK	M6	1	16	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	39	BK	1,070	1,177	CAD	カート	在庫品
LHM-6-16-LW20-OR	M6	1	16	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	39	OR	1,070	1,177	CAD	カート	在庫品
LHM-6-16-LW20-RD	M6	1	16	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	39	RD	1,070	1,177	CAD	カート	在庫品
LHM-6-16-LW20-SG	M6	1	16	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	39	SG	1,070	1,177	CAD	カート	在庫品
LHM-6-20-LW20-BK	M6	1	20	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	40	BK	1,070	1,177	CAD	カート	在庫品
LHM-6-20-LW20-OR	M6	1	20	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	40	OR	1,070	1,177	CAD	カート	在庫品
LHM-6-20-LW20-RD	M6	1	20	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	40	RD	1,070	1,177	CAD	カート	在庫品
LHM-6-20-LW20-SG	M6	1	20	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	40	SG	1,070	1,177	CAD	カート	在庫品
LHM-6-25-LW20-BK	M6	1	25	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	41	BK	1,070	1,177	CAD	カート	在庫品
LHM-6-25-LW20-OR	M6	1	25	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	41	OR	1,070	1,177	CAD	カート	在庫品
LHM-6-25-LW20-RD	M6	1	25	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	41	RD	1,070	1,177	CAD	カート	在庫品
LHM-6-25-LW20-SG	M6	1	25	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	41	SG	1,070	1,177	CAD	カート	在庫品
LHM-6-32-LW20-BK	M6	1	32	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	42	BK	1,070	1,177	CAD	カート	在庫品
LHM-6-32-LW20-OR	M6	1	32	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	42	OR	1,070	1,177	CAD	カート	在庫品
LHM-6-32-LW20-RD	M6	1	32	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	42	RD	1,070	1,177	CAD	カート	在庫品
LHM-6-32-LW20-SG	M6	1	32	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	42	SG	1,070	1,177	CAD	カート	在庫品
LHM-6-40-LW20-BK	M6	1	40	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	43	BK	1,110	1,221	CAD	カート	在庫品
LHM-6-40-LW20-OR	M6	1	40	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	43	OR	1,110	1,221	CAD	カート	在庫品
LHM-6-40-LW20-RD	M6	1	40	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	43	RD	1,110	1,221	CAD	カート	在庫品
LHM-6-40-LW20-SG	M6	1	40	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	43	SG	1,110	1,221	CAD	カート	在庫品
LHM-6-50-LW20-BK	M6	1	50	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	45	BK	1,110	1,221	CAD	カート	在庫品
LHM-6-50-LW20-OR	M6	1	50	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	45	OR	1,110	1,221	CAD	カート	在庫品
LHM-6-50-LW20-RD	M6	1	50	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	45	RD	1,110	1,221	CAD	カート	在庫品
LHM-6-50-LW20-SG	M6	1	50	45	22	25.5	24.5	4	13	10	20	2	5	18	100	5.5	45	SG	1,110	1,221	CAD	カート	在庫品
LHM-8-12-LW25-BK	M8	1.25	12	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	89	BK	1,260	1,386	CAD	カート	在庫品
LHM-8-12-LW25-OR	M8	1.25	12	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	89	OR	1,260	1,386	CAD	カート	在庫品
LHM-8-12-LW25-RD	M8	1.25	12	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	89	RD	1,260	1,386	CAD	カート	在庫品
LHM-8-12-LW25-SG	M8	1.25	12	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	89	SG	1,260	1,386	CAD	カート	在庫品
LHM-8-16-LW25-BK	M8	1.25	16	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	91	BK	1,260	1,386	CAD	カート	在庫品
LHM-8-16-LW25-OR	M8	1.25	16	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	91	OR	1,260	1,386	CAD	カート	在庫品
LHM-8-16-LW25-RD	M8	1.25	16	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	91	RD	1,260	1,386	CAD	カート	在庫品
LHM-8-16-LW25-SG	M8	1.25	16	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	91	SG	1,260	1,386	CAD	カート	在庫品
LHM-8-20-LW25-BK	M8	1.25	20	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	92	BK	1,260	1,386	CAD	カート	在庫品
LHM-8-20-LW25-OR	M8	1.25	20	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	92	OR	1,260	1,386	CAD	カート	在庫品
LHM-8-20-LW25-RD	M8	1.25	20	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	92	RD	1,260	1,386	CAD	カート	在庫品
LHM-8-20-LW25-SG	M8	1.25	20	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	92	SG	1,260	1,386	CAD	カート	在庫品
LHM-8-25-LW25-BK	M8	1.25	25	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	94	BK	1,270	1,397	CAD	カート	在庫品
LHM-8-25-LW25-OR	M8	1.25	25	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	94	OR	1,270	1,397	CAD	カート	在庫品
LHM-8-25-LW25-RD	M8	1.25	25	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	94	RD	1,270	1,397	CAD	カート	在庫品
LHM-8-25-LW25-SG	M8	1.25	25	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	94	SG	1,270	1,397	CAD	カート	在庫品
LHM-8-32-LW25-BK	M8	1.25	32	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	96	BK	1,280	1,408	CAD	カート	在庫品
LHM-8-32-LW25-OR	M8	1.25	32	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	96	OR	1,280	1,408	CAD	カート	在庫品
LHM-8-32-LW25-RD	M8	1.25	32	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	96	RD	1,280	1,408	CAD	カート	在庫品
LHM-8-32-LW25-SG	M8	1.25	32	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	96	SG	1,280	1,408	CAD	カート	在庫品
LHM-8-40-LW25-BK	M8	1.25	40	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	98	BK	1,320	1,452	CAD	カート	在庫品
LHM-8-40-LW25-OR	M8	1.25	40	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	98	OR	1,320	1,452	CAD	カート	在庫品
LHM-8-40-LW25-RD	M8	1.25	40	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	98	RD	1,320	1,452	CAD	カート	在庫品
LHM-8-40-LW25-SG	M8	1.25	40	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	98	SG	1,320	1,452	CAD	カート	在庫品
LHM-8-50-LW25-BK	M8	1.25	50	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	101	BK	1,350	1,485	CAD	カート	在庫品
LHM-8-50-LW25-OR	M8	1.25	50	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	101	OR	1,350	1,485	CAD	カート	在庫品
LHM-8-50-LW25-RD	M8	1.25	50	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	101	RD	1,350	1,485	CAD	カート	在庫品
LHM-8-50-LW25-SG	M8	1.25	50	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	101	SG	1,350	1,485	CAD	カート	在庫品
LHM-8-63-LW25-BK	M8	1.25	63	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	105	BK	1,400	1,540	CAD	カート	在庫品
LHM-8-63-LW25-OR	M8	1.25	63	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	105	OR	1,400	1,540	CAD	カート	在庫品
LHM-8-63-LW25-RD	M8	1.25	63	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	105	RD	1,400	1,540	CAD	カート	在庫品
LHM-8-63-LW25-SG	M8	1.25	63	63	28.5	32.5	31	6.5	17.5	13.5	25	3	6	24	180	10	105	SG	1,400	1,540	CAD	カート	在庫品
LHM-10-16-LW30-BK	M10	1.5	16	78	34	38	36	8	21	16	30	3	7	26	290	16	146	BK	1,530	1,683	CAD	カート	在庫品
LHM-10-16-LW30-OR	M10	1.5	16	78	34	38	36	8	21	16	30	3	7	26	290	16	146	OR	1,530	1,683	CAD	カート	在庫品
LHM-10-16-LW30-RD	M10	1.5	16	78	34	38	36	8	21	16	30	3	7	26	290	16	146	RD	1,530	1,683	CAD	カート	在庫品
LHM-10-16-LW30-SG	M10	1.5	16	78	34	38	36	8	21	16	30	3	7	26	290	16	146	SG	1,530	1,683	CAD	カート	在庫品
LHM-10-20-LW30-BK	M10	1.5	20	78	34	38	36	8	21	16	30	3	7	26	290	16	148	BK	1,540	1,694	CAD	カート	在庫品
LHM-10-20-LW30-OR	M10	1.5	20	78	34	38	36	8	21	16	30	3	7	26	290	16	148	OR	1,540	1,694	CAD	カート	在庫品
LHM-10-20-LW30-RD	M10	1.5	20	78	34	38	36	8	21	16	30	3	7	26	290	16	148	RD	1,540	1,694	CAD	カート	在庫品
LHM-10-20-LW30-SG	M10	1.5	20	78	34	38	36	8	21	16	30	3	7	26	290	16	148	SG	1,540	1,694	CAD	カート	在庫品
LHM-10-25-LW30-BK	M10	1.5	25	78	34	38	36	8	21	16	30	3	7	26	290	16	151	BK	1,560	1,716	CAD	カート	在庫品
LHM-10-25-LW30-OR	M10	1.5	25	78	34	38	36	8	21	16	30	3	7	26	290	16	151	OR	1,560	1,716	CAD	カート	在庫品
LHM-10-25-LW30-RD	M10	1.5	25	78	34	38	36	8	21	16	30	3	7	26	290	16	151	RD	1,560	1,716	CAD	カート	在庫品
LHM-10-25-LW30-SG	M10	1.5	25	78	34	38	36	8	21	16	30	3	7	26	290	16	151	SG	1,560	1,716	CAD	カート	在庫品
LHM-10-32-LW30-BK	M10	1.5	32	78	34	38	36	8	21	16	30	3	7	26	290	16	154	BK	1,560	1,716	CAD	カート	在庫品
LHM-10-32-LW30-OR	M10	1.5	32	78	34	38	36	8	21	16	30	3	7	26	290	16	154	OR	1,560	1,716	CAD	カート	在庫品
LHM-10-32-LW30-RD	M10	1.5	32	78	34	38	36	8	21	16	30	3	7	26	290	16	154	RD	1,560	1,716	CAD	カート	在庫品
LHM-10-32-LW30-SG	M10	1.5	32	78	34	38	36	8	21	16	30	3	7	26	290	16	154	SG	1,560	1,716	CAD	カート	在庫品
LHM-10-40-LW30-BK	M10	1.5	40	78	34	38	36	8	21	16	30	3	7	26	290	16	158	BK	1,610	1,771	CAD	カート	在庫品
LHM-10-40-LW30-OR	M10	1.5	40	78	34	38	36	8	21	16	30	3	7	26	290	16	158	OR	1,610	1,771	CAD	カート	在庫品
LHM-10-40-LW30-RD	M10	1.5	40	78	34	38	36	8	21	16	30	3	7	26	290	16	158	RD	1,610	1,771	CAD	カート	在庫品
LHM-10-40-LW30-SG	M10	1.5	40	78	34	38	36	8	21	16	30	3	7	26	290	16	158	SG	1,610	1,771	CAD	カート	在庫品
LHM-10-50-LW30-BK	M10	1.5	50	78	34	38	36	8	21	16	30	3	7	26	290	16	163	BK	1,620	1,782	CAD	カート	在庫品
LHM-10-50-LW30-OR	M10	1.5	50	78	34	38	36	8	21	16	30	3	7	26	290	16	163	OR	1,620	1,782	CAD	カート	在庫品
LHM-10-50-LW30-RD	M10	1.5	50	78	34	38	36	8	21	16	30	3	7	26	290	16	163	RD	1,620	1,782	CAD	カート	在庫品
LHM-10-50-LW30-SG	M10	1.5	50	78	34	38	36	8	21	16	30	3	7	26	290	16	163	SG	1,620	1,782	CAD	カート	在庫品
LHM-10-63-LW30-BK	M10	1.5	63	78	34	38	36	8	21	16	30	3	7	26	290	16	169	BK	1,620	1,782	CAD	カート	在庫品
LHM-10-63-LW30-OR	M10	1.5	63	78	34	38	36	8	21	16	30	3	7	26	290	16	169	OR	1,620	1,782	CAD	カート	在庫品
LHM-10-63-LW30-RD	M10	1.5	63	78	34	38	36	8	21	16	30	3	7	26	290	16	169	RD	1,620	1,782	CAD	カート	在庫品
LHM-10-63-LW30-SG	M10	1.5	63	78	34	38	36	8	21	16	30	3	7	26	290	16	169	SG	1,620	1,782	CAD	カート	在庫品
LHM-10-80-LW30-BK	M10	1.5	80	78	34	38	36	8	21	16	30	3	7	26	290	16	178	BK	1,790	1,969	CAD	カート	在庫品
LHM-10-80-LW30-OR	M10	1.5	80	78	34	38	36	8	21	16	30	3	7	26	290	16	178	OR	1,790	1,969	CAD	カート	在庫品
LHM-10-80-LW30-RD	M10	1.5	80	78	34	38	36	8	21	16	30	3	7	26	290	16	178	RD	1,790	1,969	CAD	カート	在庫品
LHM-10-80-LW30-SG	M10	1.5	80	78	34	38	36	8	21	16	30	3	7	26	290	16	178	SG	1,790	1,969	CAD	カート	在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

材質・仕上げ

	LHM-LW
レバー部	亜鉛ダイカスト静電塗装（各色）
ねじ部	SUM22L 四三酸化鉄皮膜（黒）
平座金	SUS303
止めねじ	スティール四三酸化鉄皮膜（黒）
スプリング	ステンレス鋼線

特長

平座金が組み込まれたクランプレバー。
平座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。
平座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。
座面圧を大きくできない樹脂部品や長穴部品などの締めつけに適しています。
レバー形状はフラットタイプ。上部スペースに制限がある用途に適しています。
レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。

レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択できます。

末尾記号	レバー部の色
BK	つや消し黒
SG	つや消しシルバー
OR	つや消しオレンジ
RD	つや消しレッド

"落ちない座金"でイライラ解消！座金組み込みクランプレバー

クランプレバー&テンションレバーの正しい使い方

使用上の注意

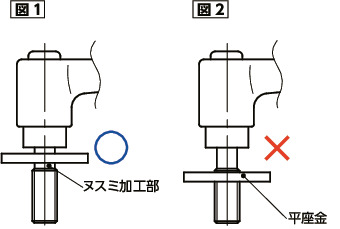

レバーの締めつけ前に、図1のように平座金がヌスミ加工部にあることを確認してください。図2のように平座金がねじ山にかかった状態で締めつけると平座金が変形することがあります。

LHM-LWクランプレバー - 平座金組み込みタイプ - フラットタイプ

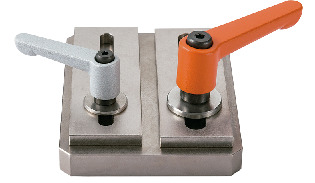

使用例

長穴部品の締めつけに。

LHM-LWクランプレバー - 平座金組み込みタイプ - フラットタイプ

商品品番一覧

LHM-10-LW30

LHM-5-LW20

LHM-6-LW20

LHM-8-LW25

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
