NBK

  • クランプレバー

LHM-10-W

クランプレバー - ばね座金組み込みタイプ - フラットタイプ

Clamp Lever with Spring Washer - Flat Lever Type

安全上の注意使用方法

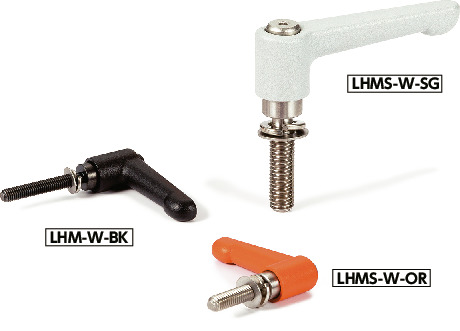

LHM-Wクランプレバー - ばね座金組み込みタイプ - フラットタイプ

形状図

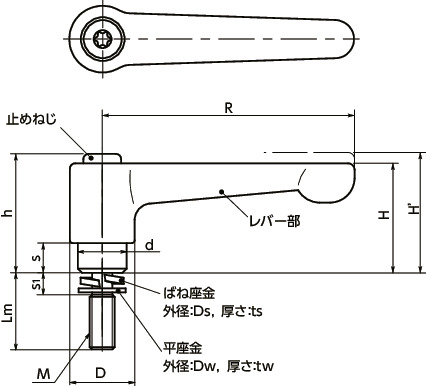

LHM-Wクランプレバー - ばね座金組み込みタイプ - フラットタイプ寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M10
Lm
すべて
16
20
25
32
40
50
63
80
本体
カラー
すべて
BK
OR
RD
SG

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d Ds ts Dw tw s1 歯数 最大荷重 最大締付力 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LHM-10-16-W-BK M10 1.5 16 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 136 BK 1,510 1,661 CAD カート 在庫品
LHM-10-16-W-OR M10 1.5 16 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 136 OR 1,510 1,661 CAD カート 在庫品
LHM-10-16-W-RD M10 1.5 16 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 136 RD 1,510 1,661 CAD カート 在庫品
LHM-10-16-W-SG M10 1.5 16 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 136 SG 1,510 1,661 CAD カート 在庫品
LHM-10-20-W-BK M10 1.5 20 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 138 BK 1,520 1,672 CAD カート 在庫品
LHM-10-20-W-OR M10 1.5 20 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 138 OR 1,520 1,672 CAD カート 在庫品
LHM-10-20-W-RD M10 1.5 20 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 138 RD 1,520 1,672 CAD カート 在庫品
LHM-10-20-W-SG M10 1.5 20 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 138 SG 1,520 1,672 CAD カート 在庫品
LHM-10-25-W-BK M10 1.5 25 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 141 BK 1,560 1,716 CAD カート 在庫品
LHM-10-25-W-OR M10 1.5 25 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 141 OR 1,560 1,716 CAD カート 在庫品
LHM-10-25-W-RD M10 1.5 25 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 141 RD 1,560 1,716 CAD カート 在庫品
LHM-10-25-W-SG M10 1.5 25 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 141 SG 1,560 1,716 CAD カート 在庫品
LHM-10-32-W-BK M10 1.5 32 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 144 BK 1,560 1,716 CAD カート 在庫品
LHM-10-32-W-OR M10 1.5 32 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 144 OR 1,560 1,716 CAD カート 在庫品
LHM-10-32-W-RD M10 1.5 32 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 144 RD 1,560 1,716 CAD カート 在庫品
LHM-10-32-W-SG M10 1.5 32 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 144 SG 1,560 1,716 CAD カート 在庫品
LHM-10-40-W-BK M10 1.5 40 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 148 BK 1,580 1,738 CAD カート 在庫品
LHM-10-40-W-OR M10 1.5 40 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 148 OR 1,580 1,738 CAD カート 在庫品
LHM-10-40-W-RD M10 1.5 40 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 148 RD 1,580 1,738 CAD カート 在庫品
LHM-10-40-W-SG M10 1.5 40 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 148 SG 1,580 1,738 CAD カート 在庫品
LHM-10-50-W-BK M10 1.5 50 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 153 BK 1,620 1,782 CAD カート 在庫品
LHM-10-50-W-OR M10 1.5 50 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 153 OR 1,620 1,782 CAD カート 在庫品
LHM-10-50-W-RD M10 1.5 50 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 153 RD 1,620 1,782 CAD カート 在庫品
LHM-10-50-W-SG M10 1.5 50 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 153 SG 1,620 1,782 CAD カート 在庫品
LHM-10-63-W-BK M10 1.5 63 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 159 BK 1,620 1,782 CAD カート 在庫品
LHM-10-63-W-OR M10 1.5 63 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 159 OR 1,620 1,782 CAD カート 在庫品
LHM-10-63-W-RD M10 1.5 63 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 159 RD 1,620 1,782 CAD カート 在庫品
LHM-10-63-W-SG M10 1.5 63 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 159 SG 1,620 1,782 CAD カート 在庫品
LHM-10-80-W-BK M10 1.5 80 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 168 BK 1,790 1,969 CAD カート 在庫品
LHM-10-80-W-OR M10 1.5 80 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 168 OR 1,790 1,969 CAD カート 在庫品
LHM-10-80-W-RD M10 1.5 80 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 168 RD 1,790 1,969 CAD カート 在庫品
LHM-10-80-W-SG M10 1.5 80 78 34 38 36 8 21 16 18.4 2.5 20 1 7 26 290 16 168 SG 1,790 1,969 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LHM-W
レバー部 亜鉛ダイカスト
静電塗装（各色）
ねじ部 SUM22L
四三酸化鉄皮膜（黒）
ばね座金 SUS304
平座金 SUS304
止めねじ スティール
四三酸化鉄皮膜（黒）
スプリング ステンレス鋼線

特長

  • ばね座金が組み込まれたクランプレバー。
  • ばね座金を組み込む作業が不要です。
  • 特殊形状の平座金が、ばね座金の脱落を防止します。

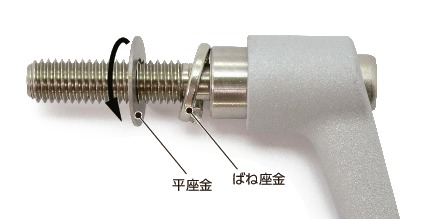

  • 平座金はねじ山に沿って回転させることで、取りはずすことができます。ばね座金を別の座金部品に交換することもできます。

LHM-Wクランプレバー - ばね座金組み込みタイプ - フラットタイプ

  • レバー形状はフラットタイプ。上部スペースに制限がある用途に適しています。
  • レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。
  • レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択できます。
末尾記号 レバー部の色
BK つや消し黒
SG つや消しシルバー
OR つや消しオレンジ
RD つや消しレッド

"落ちない座金"でイライラ解消！座金組み込みクランプレバー


クランプレバー&テンションレバーの正しい使い方

使用上の注意

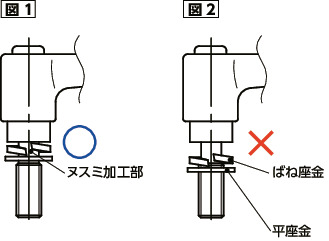

レバーの締めつけ前に、図1のように平座金がヌスミ加工部にあることを確認してください。図2のように平座金がねじ山にかかった状態で締めつけると平座金が変形することがあります。

LHM-Wクランプレバー - ばね座金組み込みタイプ - フラットタイプ

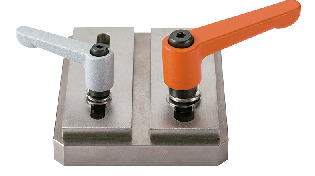

使用例

長穴の締めつけにもご使用いただけます。

LHM-Wクランプレバー - ばね座金組み込みタイプ - フラットタイプ

長穴の幅は、ねじの呼び+0.5mm以下としてください。
