NBK

  • クランプレバー

テンションレバー（めねじ）

Tension Lever

LNTF-E

安全上の注意使用方法

LNTF-Eテンションレバー（めねじ）

形状図

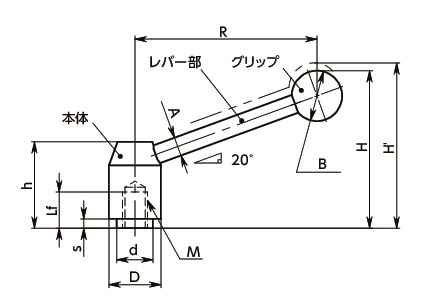

LNTF-Eテンションレバー（めねじ）寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
M8
M10
M12
M14
M16
M20
Lf
すべて
11
14
17
22
36

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lf R H H' h s A B D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LNTF-21-M6-E M6 1 11 65 59 63 33.5 1 8 20 21 13.5 24 70 5.5 97 4,140 4,554 CAD カート 実働10日目出荷
LNTF-21-M8-E M8 1.25 11 65 59 63 33.5 1 8 20 21 13.5 24 170 10 95 4,140 4,554 CAD カート 在庫品
LNTF-24-M8-E M8 1.25 14 89 75 79.5 40 2.5 10 25 24 16 26 130 10 161 4,370 4,807 CAD カート 実働10日目出荷
LNTF-24-M10-E M10 1.5 14 89 75 79.5 40 2.5 10 25 24 16 26 250 16 157 4,370 4,807 CAD カート 在庫品
LNTF-28-M10-E M10 1.5 17 100.5 89 93.5 48.5 4.5 12 30 28 19 28 220 16 264 5,040 5,544 CAD カート 実働10日目出荷
LNTF-28-M12-E M12 1.75 17 100.5 89 93.5 48.5 4.5 12 30 28 19 28 390 23 258 5,040 5,544 CAD カート 在庫品
LNTF-33-M12-E M12 1.75 22 115.5 100 105.5 55 6 12 32 33 23 30 340 23 381 5,700 6,270 CAD カート 在庫品
LNTF-33-M14-E M14 2 22 115.5 100 105.5 55 6 12 32 33 23 30 550 32 373 5,700 6,270 CAD カート 在庫品
LNTF-33-M16-E M16 2 22 115.5 100 105.5 55 6 12 32 33 23 30 850 43 364 5,700 6,270 CAD カート 実働10日目出荷
LNTF-40-M16-E M16 2 36 130 117 122.5 68 6 14 35 40 28 48 750 43 638 8,790 9,669 CAD カート 実働10日目出荷
LNTF-40-M20-E M20 2.5 36 130 117 122.5 68 6 14 35 40 28 48 1500 67 608 8,790 9,669 CAD カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ Lf R H H' h s A B D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LNTF-21-M6-E M6 1 11 65 59 63 33.5 1 8 20 21 13.5 24 70 5.5 97 4,140 4,554 CAD カート 実働10日目出荷
LNTF-21-M8-E M8 1.25 11 65 59 63 33.5 1 8 20 21 13.5 24 170 10 95 4,140 4,554 CAD カート 在庫品
LNTF-24-M8-E M8 1.25 14 89 75 79.5 40 2.5 10 25 24 16 26 130 10 161 4,370 4,807 CAD カート 実働10日目出荷
LNTF-24-M10-E M10 1.5 14 89 75 79.5 40 2.5 10 25 24 16 26 250 16 157 4,370 4,807 CAD カート 在庫品
LNTF-28-M10-E M10 1.5 17 100.5 89 93.5 48.5 4.5 12 30 28 19 28 220 16 264 5,040 5,544 CAD カート 実働10日目出荷
LNTF-28-M12-E M12 1.75 17 100.5 89 93.5 48.5 4.5 12 30 28 19 28 390 23 258 5,040 5,544 CAD カート 在庫品
LNTF-33-M12-E M12 1.75 22 115.5 100 105.5 55 6 12 32 33 23 30 340 23 381 5,700 6,270 CAD カート 在庫品
LNTF-33-M14-E M14 2 22 115.5 100 105.5 55 6 12 32 33 23 30 550 32 373 5,700 6,270 CAD カート 在庫品
LNTF-33-M16-E M16 2 22 115.5 100 105.5 55 6 12 32 33 23 30 850 43 364 5,700 6,270 CAD カート 実働10日目出荷
LNTF-40-M16-E M16 2 36 130 117 122.5 68 6 14 35 40 28 48 750 43 638 8,790 9,669 CAD カート 実働10日目出荷
LNTF-40-M20-E M20 2.5 36 130 117 122.5 68 6 14 35 40 28 48 1500 67 608 8,790 9,669 CAD カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ Lf R H H' h s A B D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LNTF-21-M6-E M6 1 11 65 59 63 33.5 1 8 20 21 13.5 24 70 5.5 97 4,140 4,554 CAD カート 実働10日目出荷
LNTF-21-M8-E M8 1.25 11 65 59 63 33.5 1 8 20 21 13.5 24 170 10 95 4,140 4,554 CAD カート 在庫品
LNTF-24-M8-E M8 1.25 14 89 75 79.5 40 2.5 10 25 24 16 26 130 10 161 4,370 4,807 CAD カート 実働10日目出荷
LNTF-24-M10-E M10 1.5 14 89 75 79.5 40 2.5 10 25 24 16 26 250 16 157 4,370 4,807 CAD カート 在庫品
LNTF-28-M10-E M10 1.5 17 100.5 89 93.5 48.5 4.5 12 30 28 19 28 220 16 264 5,040 5,544 CAD カート 実働10日目出荷
LNTF-28-M12-E M12 1.75 17 100.5 89 93.5 48.5 4.5 12 30 28 19 28 390 23 258 5,040 5,544 CAD カート 在庫品
LNTF-33-M12-E M12 1.75 22 115.5 100 105.5 55 6 12 32 33 23 30 340 23 381 5,700 6,270 CAD カート 在庫品
LNTF-33-M14-E M14 2 22 115.5 100 105.5 55 6 12 32 33 23 30 550 32 373 5,700 6,270 CAD カート 在庫品
LNTF-33-M16-E M16 2 22 115.5 100 105.5 55 6 12 32 33 23 30 850 43 364 5,700 6,270 CAD カート 実働10日目出荷
LNTF-40-M16-E M16 2 36 130 117 122.5 68 6 14 35 40 28 48 750 43 638 8,790 9,669 CAD カート 実働10日目出荷
LNTF-40-M20-E M20 2.5 36 130 117 122.5 68 6 14 35 40 28 48 1500 67 608 8,790 9,669 CAD カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ Lf R H H' h s A B D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LNTF-21-M6-E M6 1 11 65 59 63 33.5 1 8 20 21 13.5 24 70 5.5 97 4,140 4,554 CAD カート 実働10日目出荷
LNTF-21-M8-E M8 1.25 11 65 59 63 33.5 1 8 20 21 13.5 24 170 10 95 4,140 4,554 CAD カート 在庫品
LNTF-24-M8-E M8 1.25 14 89 75 79.5 40 2.5 10 25 24 16 26 130 10 161 4,370 4,807 CAD カート 実働10日目出荷
LNTF-24-M10-E M10 1.5 14 89 75 79.5 40 2.5 10 25 24 16 26 250 16 157 4,370 4,807 CAD カート 在庫品
LNTF-28-M10-E M10 1.5 17 100.5 89 93.5 48.5 4.5 12 30 28 19 28 220 16 264 5,040 5,544 CAD カート 実働10日目出荷
LNTF-28-M12-E M12 1.75 17 100.5 89 93.5 48.5 4.5 12 30 28 19 28 390 23 258 5,040 5,544 CAD カート 在庫品
LNTF-33-M12-E M12 1.75 22 115.5 100 105.5 55 6 12 32 33 23 30 340 23 381 5,700 6,270 CAD カート 在庫品
LNTF-33-M14-E M14 2 22 115.5 100 105.5 55 6 12 32 33 23 30 550 32 373 5,700 6,270 CAD カート 在庫品
LNTF-33-M16-E M16 2 22 115.5 100 105.5 55 6 12 32 33 23 30 850 43 364 5,700 6,270 CAD カート 実働10日目出荷
LNTF-40-M16-E M16 2 36 130 117 122.5 68 6 14 35 40 28 48 750 43 638 8,790 9,669 CAD カート 実働10日目出荷
LNTF-40-M20-E M20 2.5 36 130 117 122.5 68 6 14 35 40 28 48 1500 67 608 8,790 9,669 CAD カート 在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LNTF
レバー部 SUM22L
四三酸化鉄皮膜（黒）
ねじ部 SUM22L
四三酸化鉄皮膜（黒）
本体 SUM22L
四三酸化鉄皮膜（黒）
グリップ フェノール樹脂（黒）

特長

  • テンションレバーのスタンダードタイプ。
  • 回し半径が大きく、小さい力で大きな締付力が得られます。
  • ねじに対するレバーの位相角度を自由に調整できます。
  • LNTF-Dはレバー部が水平のため、上部スペースに制限がある場合に適しています。
  • 商品記号により、タイプおよびねじ部の材質が選択できます。

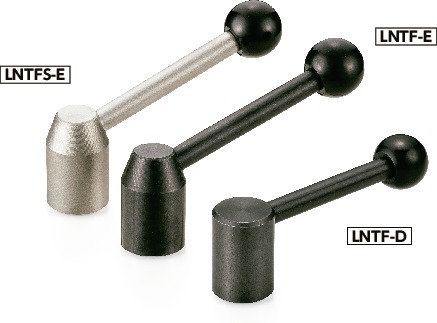

商品記号 タイプ ねじ部材質
LNTF-D 水平レバー スティール製
LNTF-E 角度つきレバー スティール製
LNTFS-E 角度つきレバー ステンレス製
